Voiles

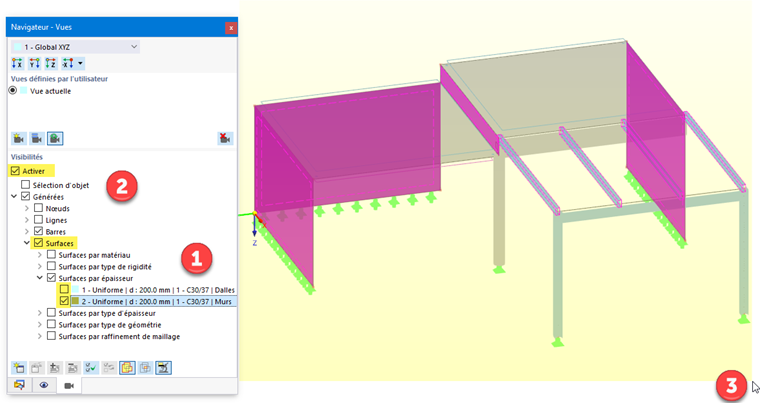

Les paramètres de calcul des trois voiles et de la surface de connexion entre les dalles doivent ensuite être définis. Pour sélectionner ces surfaces, utilisez les visibilités : ouvrez le « Navigateur - Vues » en cliquant sur l'onglet Navigateur - Vues .

Ouvrez l'élément Surfaces par épaisseur, puis activez le type d'épaisseur de voile n° 2, en cochant sa case (1) pendant que le type d'épaisseur de dalle est désactivée. Assurez-vous que la case « Activer » en haut et que la catégorie « Surfaces » sont également cochées (2).

Dessinez une fenêtre sur l'ensemble du modèle (3). Double-cliquez ensuite sur l'une des surfaces sélectionnées pour ouvrir la boîte de dialogue « Modifier les surfaces » et affecter les propriétés de calcul.

Enrobage de béton

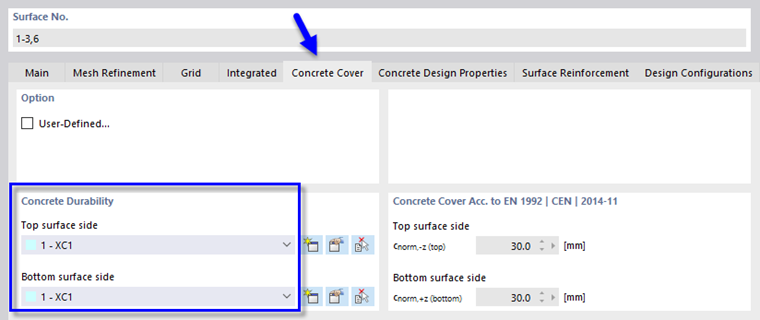

Sélectionnez l'onglet Enrobage de béton. Dans la zone « Durabilité du béton », la catégorie « XC1 » est également prédéfinie pour les côtés supérieur et inférieur des voiles.

Propriétés de vérification du béton

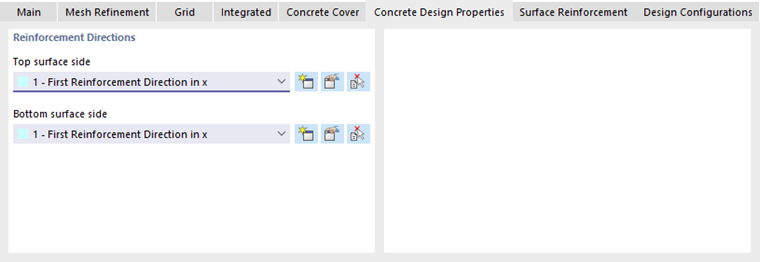

Dans l'onglet Propriétés de vérification du béton, l'option « Direction de la première armature en x » est prédéfinie pour les côtés supérieur et inférieur. La direction de l'armature n'a pas d'importance car une armature treillis Q (treillis soudé carré) avec des fils uniformément disposés sera appliquée.

Armature de surface

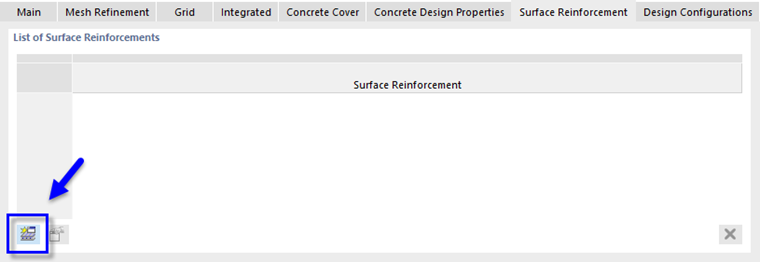

Dans l'onglet Armatures de surface, cliquez sur le bouton Nouvelle armature de surface pour définir un nouveau type d'armatures. Une nouvelle boîte de dialogue s'ouvre.

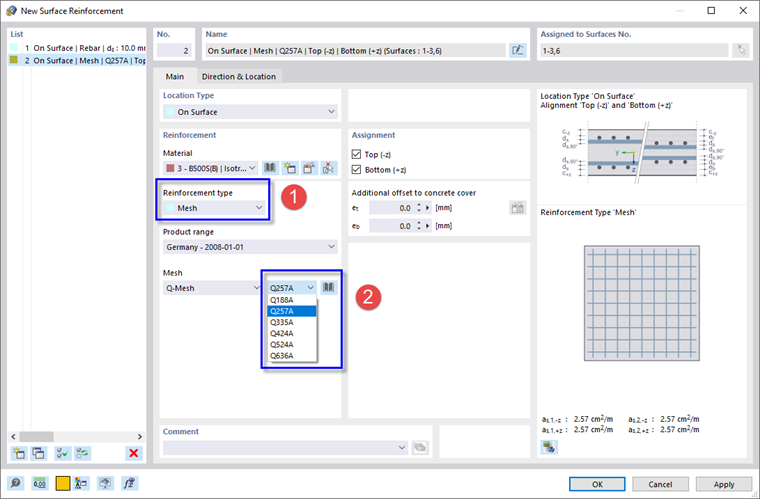

Le matériau « BS500(B) » est prédéfini dans la zone « Armatures ». Sélectionnez le type d'armatures Treillis dans la liste (1). Le type de treillis soudé « Treillis Q » selon la gamme de produits allemande est défini. Sélectionnez la taille Q257A (2).

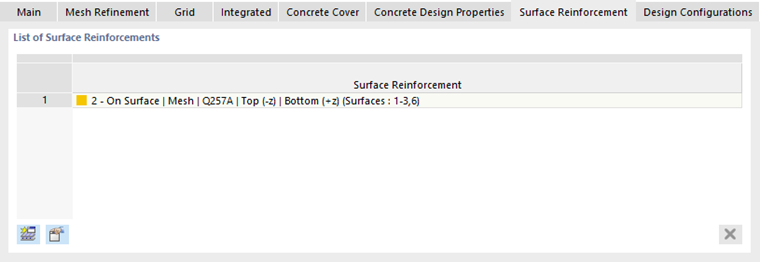

Assurez-vous que l'armature est assignée aux faces « Supérieure » et « Inférieure » des surfaces. Cliquez ensuite sur OK pour fermer la boîte de dialogue « Nouvelle armature de surface » et l'appliquer dans l'onglet « Armatures de surface ».

Configurations de calcul

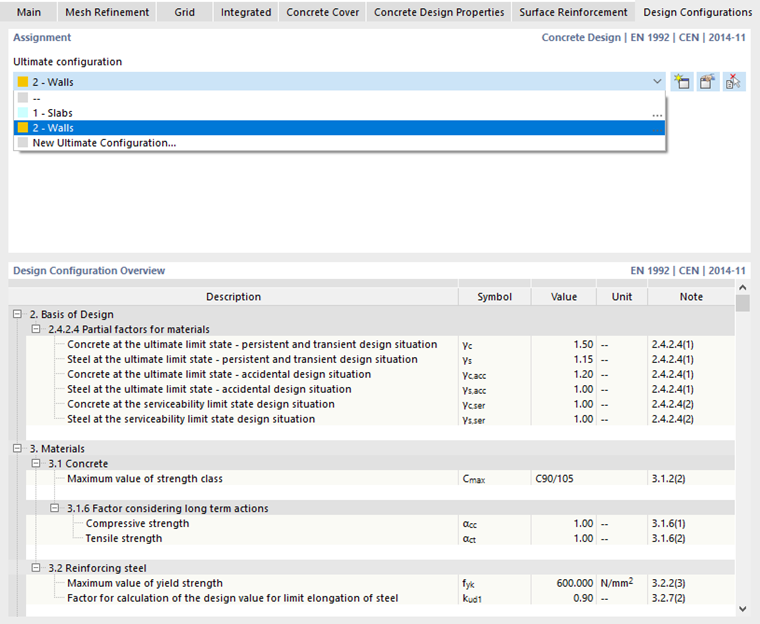

Enfin, sélectionnez l'onglet Configurations de calcul.

Sélectionnez le type de configuration Voiles dans la liste.

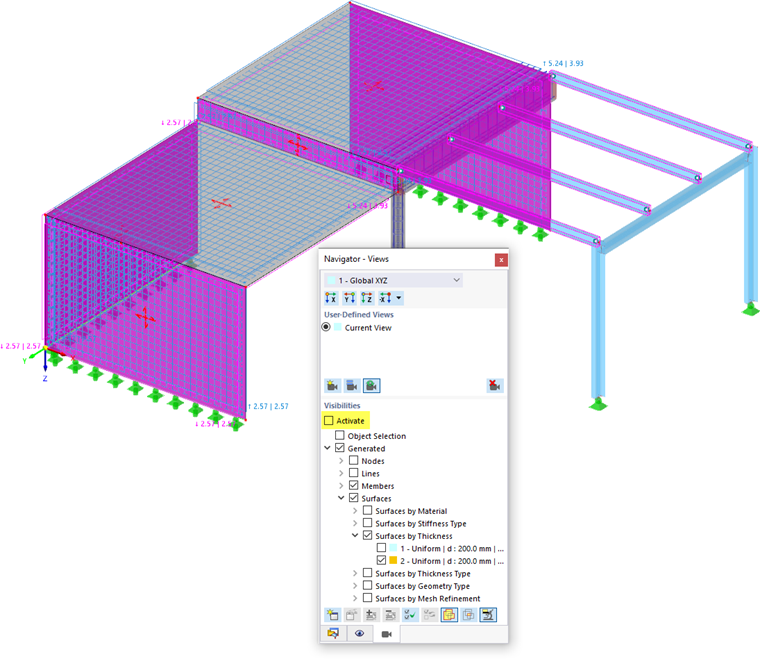

Après avoir défini tous les paramètres de l'armature, cliquez sur OK pour appliquer le treillis soudé aux voiles. Lorsque vous décochez la case Activer des « Visibilités », tous les objets du modèle sont à nouveau affichés.

Astuce

La surface de connexion représente essentiellement une poutre-voile. Elle peut également être calculée à l'aide d'un élément de barre spécifique, la « poutre résultante » (voir le chapitre Poutre résultante).
