Pareti

Successivamente, si devono definire i parametri di progetto delle tre pareti e della superficie di collegamento tra le solette. Per selezionare quelle superfici, utilizza le visibilità: Aprire il 'Navigatore - Viste' facendo clic sulla scheda .

Aprire la voce Superfici per spessore e quindi attivare lo spessore del tipo di parete, nr. 2 , selezionando la sua casella di controllo (1) mentre lo spessore del tipo di soletta è disattivato. Assicurarsi che la casella di controllo 'Attiva' in alto e la categoria 'Superfici' siano selezionate (2).

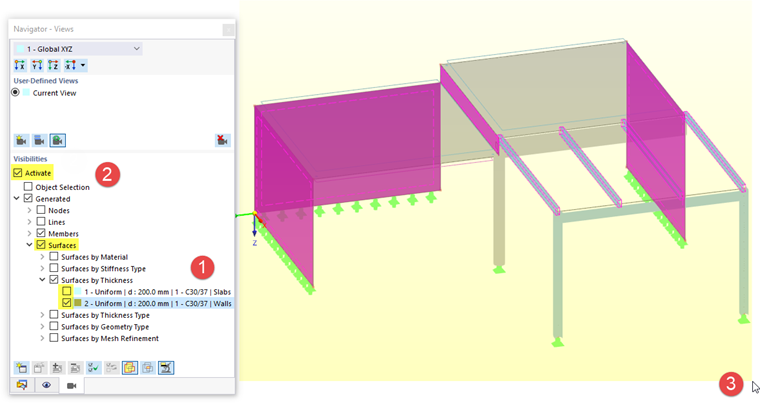

02 Selezione di tutte le superfici delle pareti tramite Visibilità

Disegna una finestra sull'intero modello (3). Quindi, fare doppio clic su una delle superfici selezionate per aprire la finestra di dialogo 'Modifica superfici' e allocare le proprietà del progetto.

Copriferro

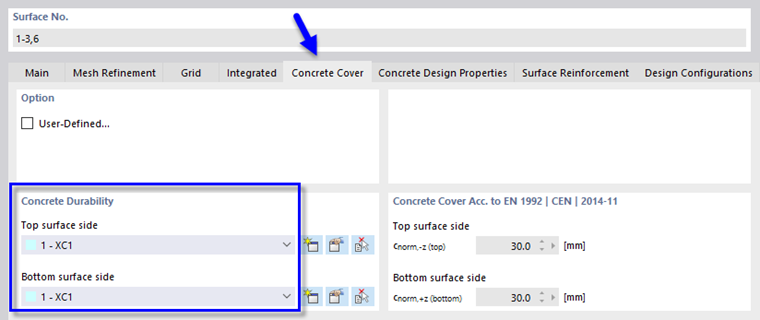

03 Impostazioni del copriferro

Seleziona la scheda Ricoprimento di calcestruzzo. Nell'area 'Durabilità del calcestruzzo', la categoria 'XC1' è preimpostata anche per la parte superiore e inferiore delle pareti.

Proprietà della verifica calcestruzzo

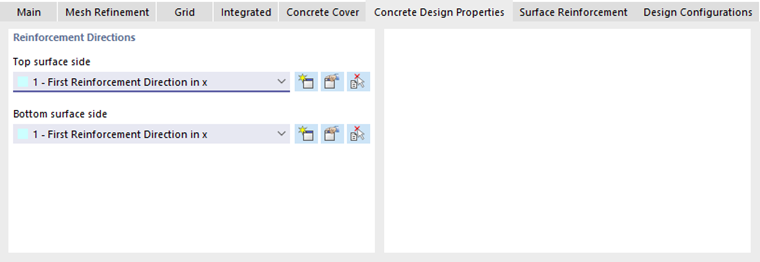

04 Direzioni di armatura delle pareti

Nella scheda Proprietà verifica calcestruzzo, l'opzione 'Prima direzione di armatura in x' è preimpostata per la parte superiore e inferiore. La direzione dell'armatura è di minore importanza in quanto deve essere applicata un'armatura a Q (rete metallica saldata quadrata) con fili posizionati uniformemente.

Armatura di superficie

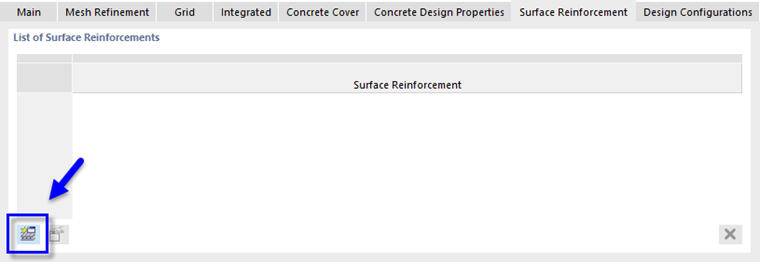

05 Creazione di nuova armatura per superfici

Nella scheda armatura di superficie, fare clic sul pulsante per definire un nuovo tipo di armatura. Si aprirà una nuova finestra di dialogo.

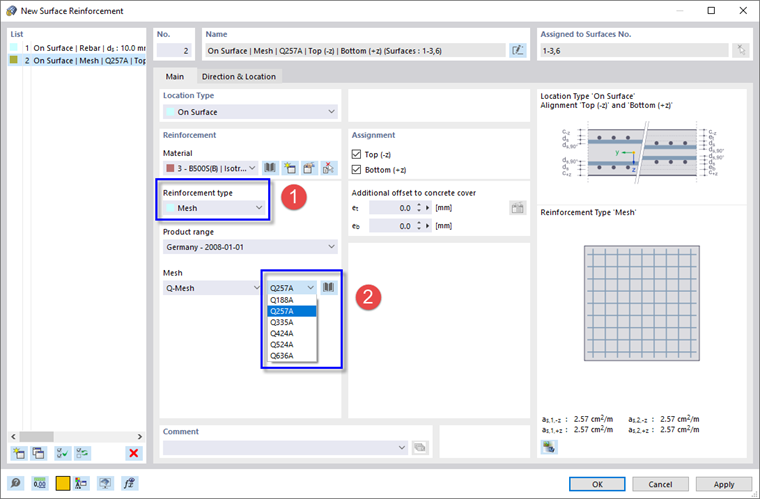

07 Definizione dell'armatura della mesh

Nell'area 'Armatura', il materiale 'BS500(B)' è preimpostato. Selezionare il tipo di armatura Mesh dall'elenco (1). In tal modo, viene impostato il tipo di tessuto in filo saldato 'Q-Mesh' secondo la gamma di prodotti tedeschi. Seleziona la taglia Q257A (2).

Assicurarsi che l'armatura sia assegnata al lato 'Sup' e 'Inferiore' delle superfici. Quindi, fare clic su OK per chiudere la finestra di dialogo 'Nuova armatura per superfici' e applicarla alla scheda 'Armatura per superfici'.

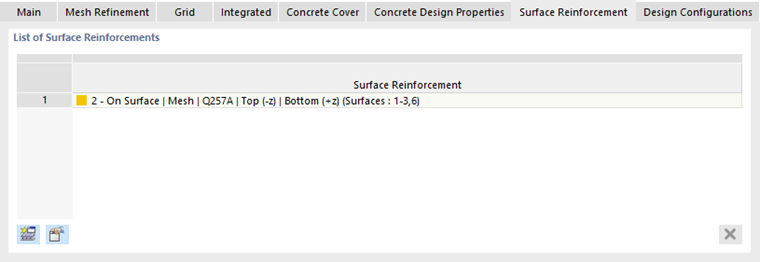

08 Armatura di superficie

Configurazioni per la verifica

Infine, seleziona la scheda Configurazioni verifica.

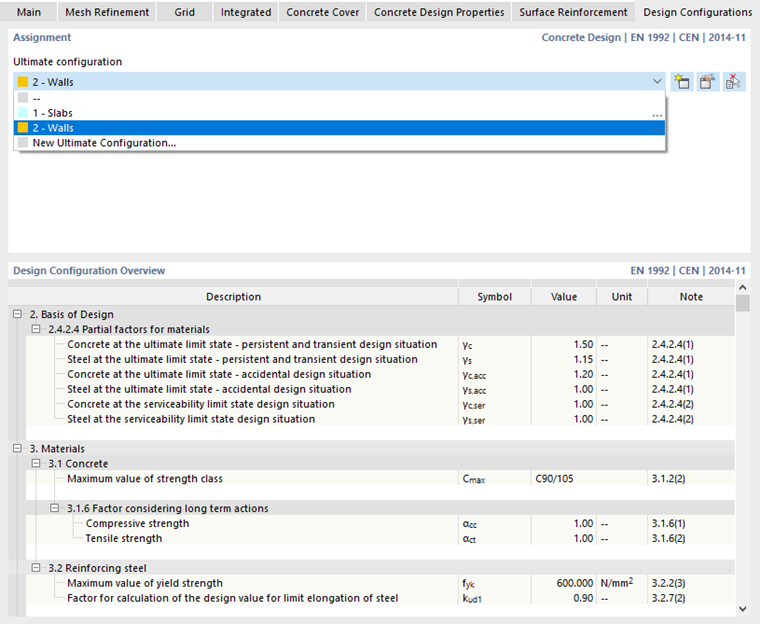

09 Selezione della configurazione di progetto

Seleziona il tipo di configurazione Pareti dall'elenco.

Dopo aver definito tutti i parametri dell'armatura, fare clic su OK per applicare la rete metallica alle pareti. Quando si deseleziona la casella di controllo Attiva in 'Visibilità', tutti gli oggetti del modello saranno visualizzati di nuovo.

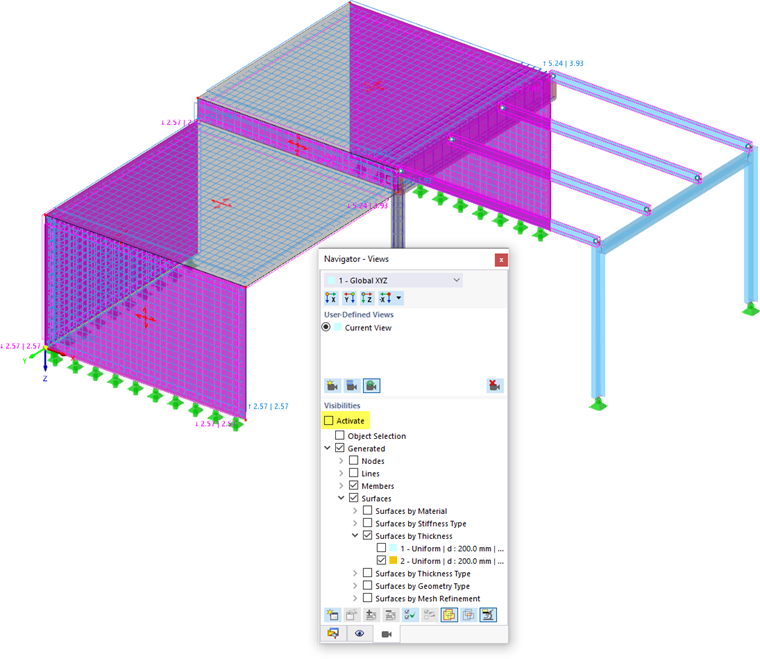

10 Armatura a mesh delle pareti e armatura di solai
