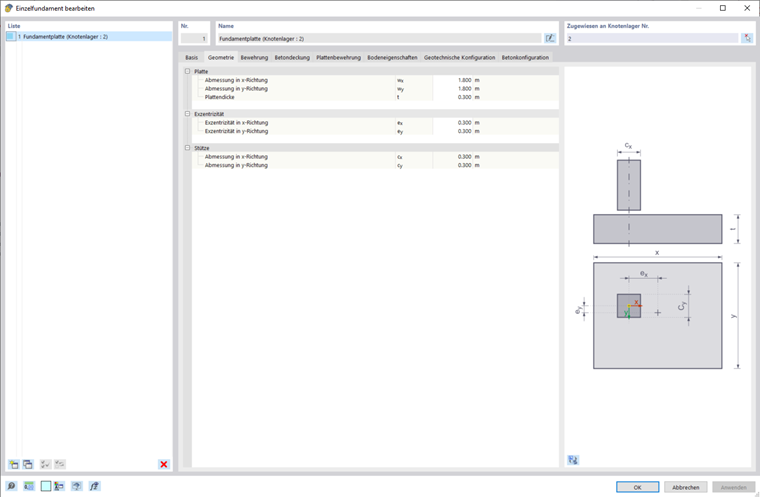

在 几何 选项卡中，您可以确定基础板的尺寸。
请输入板的宽度、长度和厚度，以及必要时柱的偏心距。
| 变量 | 名称 |
|---|---|
| wx | 基础板 x 方向尺寸 |
| wy | 基础板 y 方向尺寸 |
| t | 基础板厚度 |
| ex | 柱在 x 方向的偏心距 |
| ey | 柱在 y 方向的偏心距 |
| cx | 柱在 x 方向的尺寸 |
| cy | 柱在 y 方向的尺寸 |
通过节点支座旋转基础
基础绕 Z 轴的旋转通过相关节点支座的局部坐标系实现。 为此，需要创建一个自定义局部坐标系并将其分配给节点支座。 基础将采用该局部坐标系的方向。基础不支持直接旋转。应用前提是节点支座的局部 Z 轴与全局 Z 轴平行。
柱的朝向不会影响基础的方向。柱绕全局 Z 轴的旋转可独立于基础进行，且对基础设计并非强制要求；不过，使用基础时要求柱的方向与全局 Z 轴平行。
