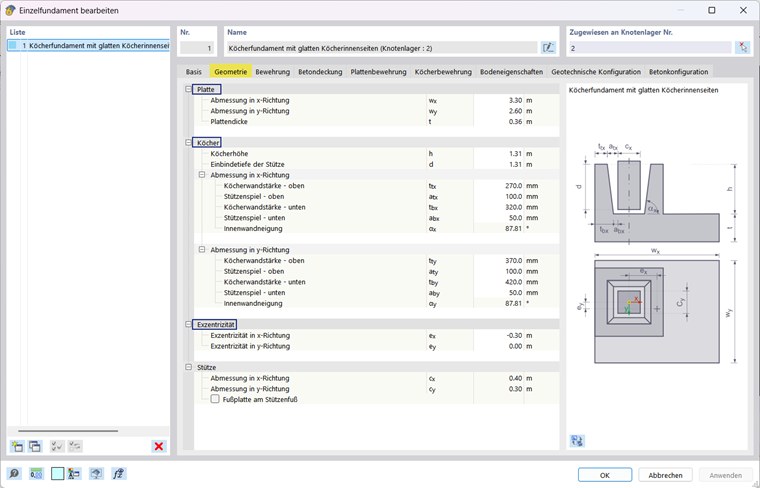

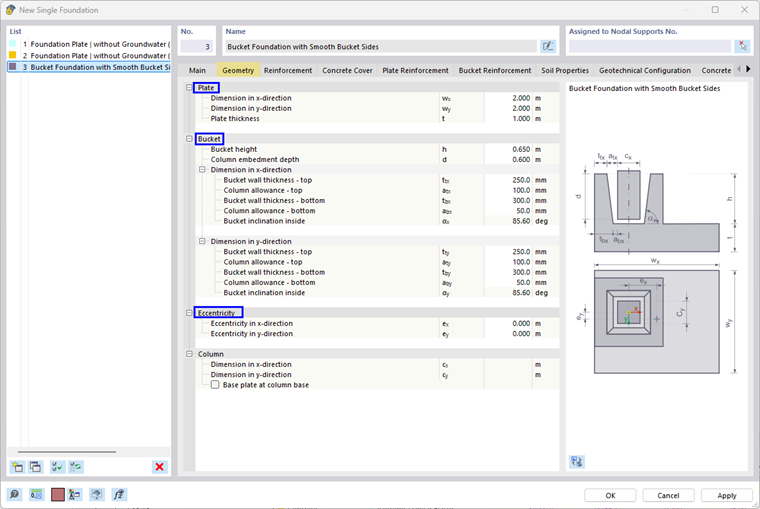

在 **几何** 选项卡中,您可以定义基础板和杯口基础的尺寸。
下表列出了用于描述 **板**、**杯口** 和 **偏心距** 几何形状的参数。
| 变量 | 名称 |
|---|---|
| wx / wy | 基础板 x 方向和 y 方向的尺寸 |
| t | 基础板厚度 |
| h | 杯口高度 |
| d | 柱的埋入深度 |
| ttx / tty | 上部 x 方向和 y 方向的杯口壁厚 |
| atx / aty | 上部 x 方向和 y 方向的柱间隙 |
| tbx / tby | 下部 x 方向和 y 方向的杯口壁厚 |
| abx / aby | 下部 x 方向和 y 方向的柱间隙 |
| αx / αy | 内壁在 x 方向和 y 方向的倾角 |
| ex / ey | x 方向和 y 方向的偏心距 |
| cx / cy | x 方向和 y 方向的柱尺寸 |

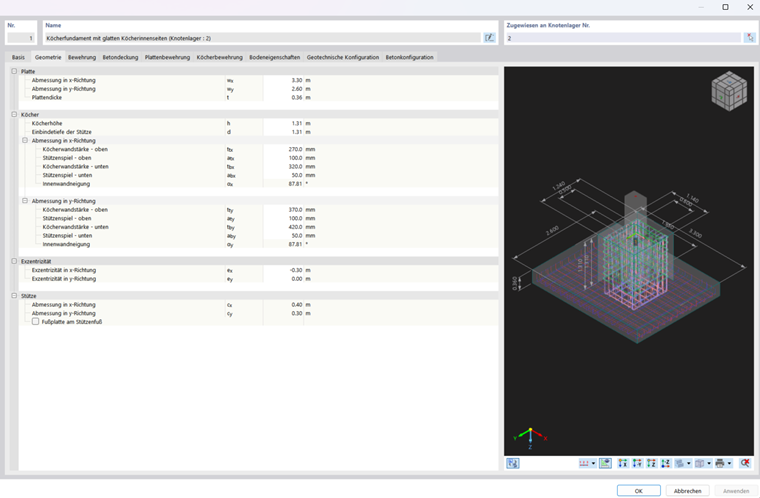

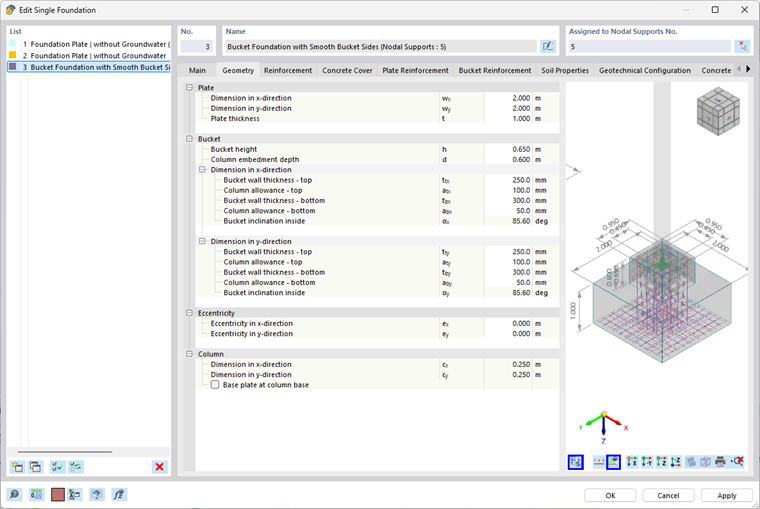

使用系统草图下方的
按钮,可以直接在选项卡中显示带有尺寸的动态模型。
最小尺寸
必须遵守特定的最小尺寸,以确保杯口基础的几何构造正确。
埋入深度
埋入深度不得大于杯口高度。
上部杯口壁厚
上部杯口壁的最小厚度为四个单独最小值中的最大值。这些厚度中的最大者定义了所需的壁厚:
杯口壁(取决于箍筋的排列方式)的设计必须充分考虑到弯芯直径、x 方向静力所需的竖向箍筋直径、y 方向的水平箍筋直径(内侧和外侧)以及两倍的混凝土保护层:
|
ck |
插入式基础壁混凝土保护层 |
|
dm,v,x |
X 方向竖向箍筋最小弯曲滚压直径 |
|
ds,v,x |
此垂直箍筋的直径 |
|
ds,h,x |
水平方向箍筋直径x方向(内部) |
|
ds,h,outer |
最外围水平箍筋直径 |
|
ds,h,y |
Y 方向水平箍筋 |
|
ds,v,y |
y 方向垂直箍筋直径 |
第二个条件取决于柱的宽度以及(上部和下部的)柱间隙:
第三个条件是一个几何规定,取决于柱的宽度:
为确保绝对下限,无论钢筋和几何形状如何,均采用 10 cm 的最小壁厚。
其他最小尺寸
这些关系确保杯口在顶部和底部每个方向的总宽度相同。
所有上述关系保证:
- 底部壁厚至少等于顶部壁厚,并且
- 顶部柱间隙至少等于底部柱间隙。
杯口的内壁可以是垂直的,也可以是向外倾斜的。此处防止向内倾斜。
通过节点支座旋转基础
基础绕 Z 轴的旋转通过相关节点支座的局部坐标系实现。不能直接对基础进行旋转。前提是节点支座的局部 z 轴与整体 Z 轴平行。
创建一个用户自定义的局部坐标系并将其分配给节点支座。基础将采用该局部坐标系的方向。
柱的方向不影响基础的朝向。柱绕整体 Z 轴的旋转可以独立于基础进行,并且对于基础的设计不是绝对必要的,其中使用基础时,前提是假定柱的朝向与整体 Z 轴平行。
