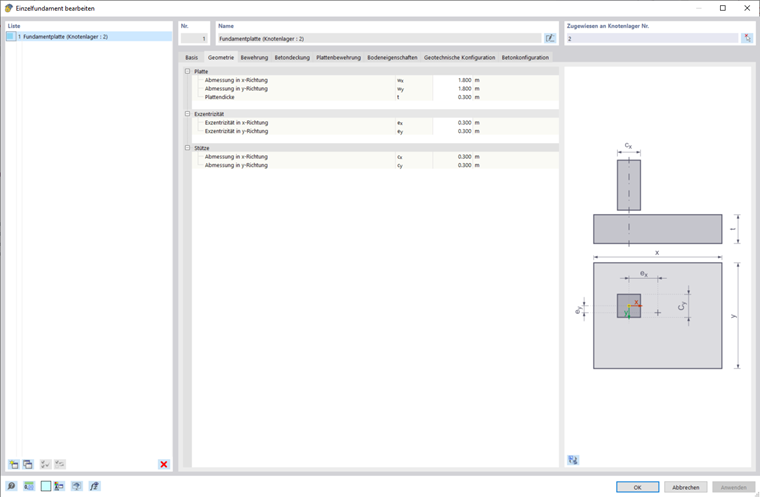

W karcie Geometria można określić wymiary płyty fundamentowej.
Wprowadź szerokość, długość i grubość płyty oraz w razie potrzeby mimośród słupa.
| Variable | Oznaczenie |
|---|---|
| wx | wymiar płyty fundamentowej w kierunku x |
| wy | wymiar płyty fundamentowej w kierunku y |
| t | grubość płyty fundamentowej |
| ex | mimośród słupa w kierunku x |
| ey | mimośród słupa w kierunku y |
| cx | wymiar słupa w kierunku x |
| cy | wymiar słupa w kierunku y |
Obrót fundamentu względem łożyska węzłowego
Obrót fundamentu wokół osi Z odbywa się za pośrednictwem lokalnego układu współrzędnych przypisanego łożyska węzłowego.
W tym celu należy utworzyć zdefiniowany przez użytkownika lokalny układ współrzędnych i przypisać go do łożyska węzłowego.
Fundament przejmuje orientację tego lokalnego układu współrzędnych. Bezpośredni obrót fundamentu nie jest przewidziany. Warunkiem zastosowania jest, aby lokalna oś Z łożyska węzłowego była równoległa do globalnej osi Z.
Orientacja słupa nie ma wpływu na orientację fundamentu. Obrót słupa wokół globalnej osi Z może być wykonany niezależnie od fundamentu i nie jest konieczny do wymiarowania fundamentu, przy czym do stosowania fundamentów wymagane jest ustawienie słupa równolegle do globalnej osi Z.
