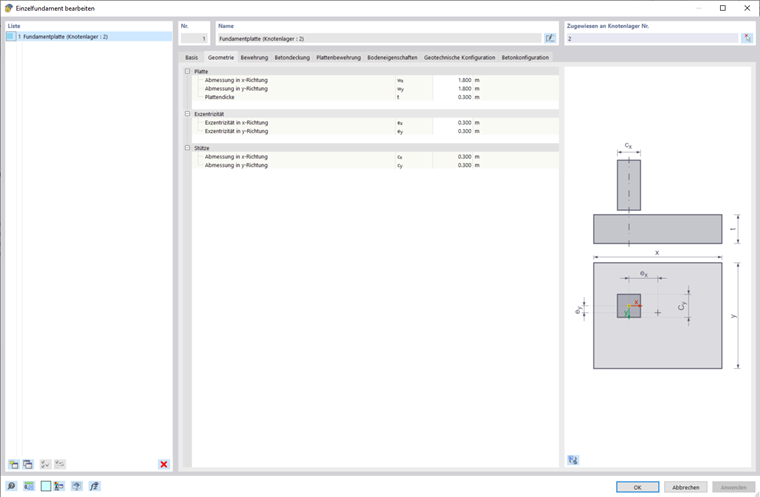

L’onglet Géométrie permet de définir les dimensions de la semelle de fondation.
Indiquez la largeur, la longueur et l’épaisseur de la semelle ainsi que, le cas échéant, l’excentrement du poteau.
| Variable | Désignation |
|---|---|
| wx | Dimension de la semelle de fondation en direction x |
| wy | Dimension de la semelle de fondation en direction y |
| t | Épaisseur de la semelle de fondation |
| ex | Excentrement du poteau en direction x |
| ey | Excentrement du poteau en direction y |
| cx | Dimension du poteau en direction x |
| cy | Dimension du poteau en direction y |
Rotation de la fondation via l’appui nodal
La rotation d’une fondation autour de l’axe Z s’effectue via le système de coordonnées local de l’appui nodal associé.
Pour cela, il convient de créer un système de coordonnées local défini par l’utilisateur et de l’assigner à l’appui nodal.
La fondation reprend l’orientation de ce système de coordonnées local. Une rotation directe de la fondation n’est pas prévue. La condition d’application est que l’axe Z local du palier nodal soit parallèle à l’axe Z global.
L’orientation du poteau n’a aucune influence sur l’orientation de la fondation. Une rotation du poteau autour de l’axe Z global peut être effectuée indépendamment de la fondation et n’est pas nécessairement requise pour la vérification de la fondation, bien que l’utilisation de fondations suppose une orientation du poteau parallèle à l’axe Z global.
