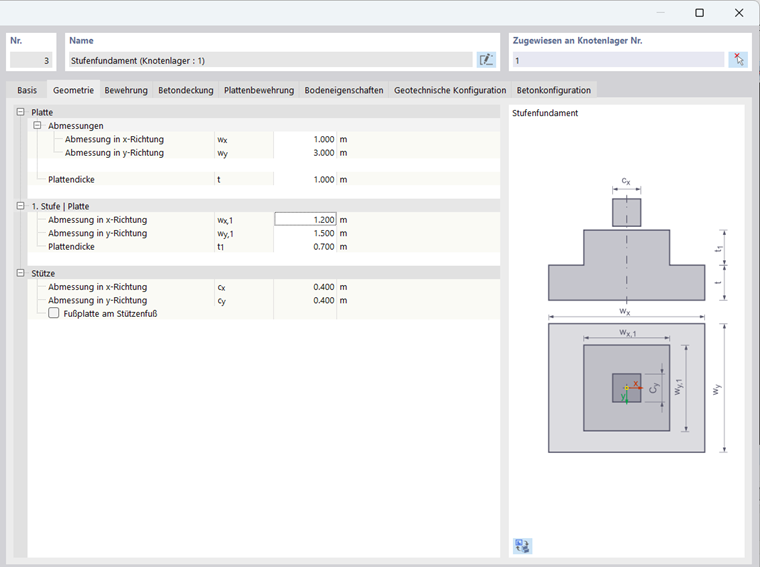

在“几何”选项卡中输入基础底板、台阶和柱的尺寸。
底板
| 变量 | 说明 |
|---|---|
| wx / wy | x 方向或 y 方向的基础底板尺寸 |
| t | 基础底板厚度 |
1. 台阶
| 变量 | 说明 |
|---|---|
| wx,1 / wy,1 | x 方向或 y 方向的台阶尺寸 |
| t1 | 台阶高度 |

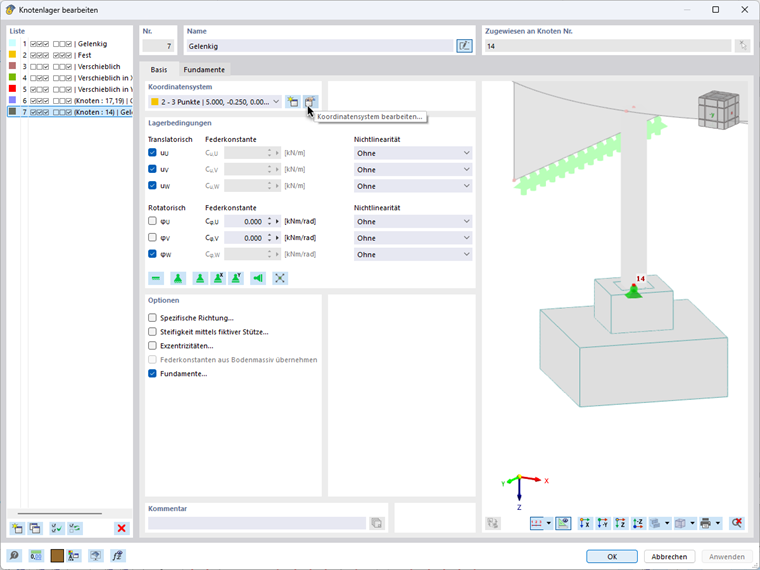

通过节点支座旋转基础
基础绕 Z 轴的旋转通过所属节点支座的局部坐标系实现。 为此，需要创建一个用户自定义的局部坐标系并将其分配给节点支座。 基础将采用该局部坐标系的方向。不支持直接旋转基础。应用前提是节点支座的局部 Z 轴与全局 Z 轴平行。
柱的方向不会影响基础的朝向。柱绕全局 Z 轴的旋转可以独立于基础进行，并非基础设计的必需条件；不过，使用基础时要求柱与全局 Z 轴平行。
