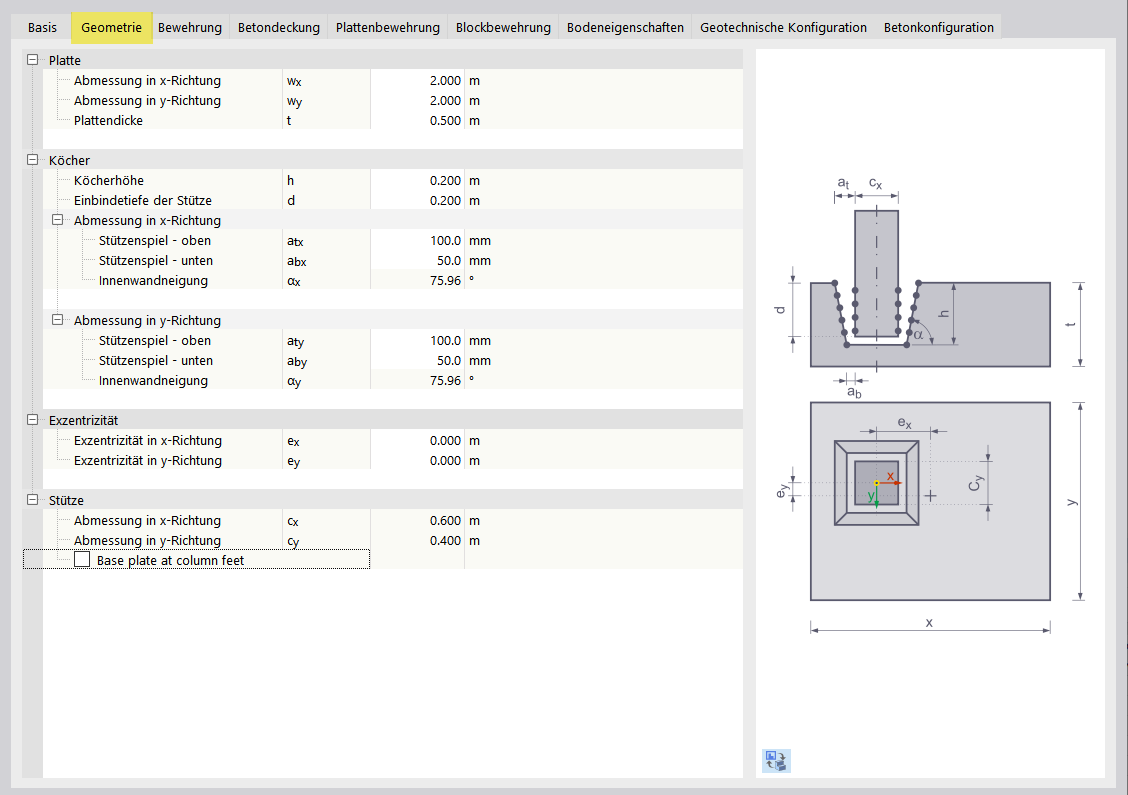

该选项卡 几何 管理基础底板和套筒的尺寸。
您可以通过参数定义底板和套筒的几何形状。
| 变量 | 名称 |
|---|---|
| wx | 基础底板在 x 方向的尺寸 |
| wy | 基础底板在 y 方向的尺寸 |
| t | 基础底板厚度 |
| h | 套筒高度 |
| d | 柱的嵌入深度 |
| atx / aty | 柱上部在 x 方向或 y 方向的间隙 |
| abx / aby | 柱下部在 x 方向或 y 方向的间隙 |
| ex / ey | x 方向或 y 方向的偏心距 |
| cx / cx | 柱在 x 方向或 y 方向的尺寸 |
最小尺寸
请注意以下最小尺寸：
通过节点支座旋转基础
基础绕 Z 轴的旋转通过相关节点支座的局部坐标系进行。
为此，需要创建一个自定义局部坐标系并将其分配给节点支座。
基础采用该局部坐标系的方向。基础不支持直接旋转。应用前提是节点支座的局部 Z 轴与全局 Z 轴平行。
柱的方向不影响基础的朝向。柱绕全局 Z 轴的旋转可独立于基础进行，并非基础设计的必要条件，但使用基础时要求柱与全局 Z 轴平行布置。
