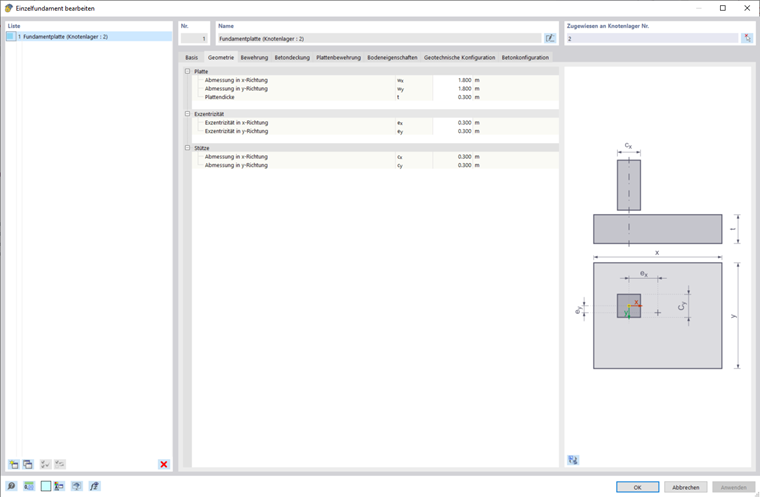

Nella scheda Geometria è possibile definire le dimensioni della piastra di fondazione.
Inserire la larghezza, la lunghezza e lo spessore della piastra, nonché, se necessario, l'eccentricità del pilastro.
| Variabile | Descrizione |
|---|---|
| wx | Dimensione della piastra di fondazione in direzione x |
| wy | Dimensione della piastra di fondazione in direzione y |
| t | Spessore della piastra di fondazione |
| ex | Eccentricità del pilastro in direzione x |
| ey | Eccentricità del pilastro in direzione y |
| cx | Dimensione del pilastro in direzione x |
| cy | Dimensione del pilastro in direzione y |
Rotazione della fondazione tramite il vincolo nodale
La rotazione di una fondazione attorno all'asse Z avviene tramite il sistema di coordinate locale del relativo vincolo nodale.
A tal fine, è necessario creare un sistema di coordinate locale definito dall'utente e assegnarlo al vincolo nodale.
La fondazione adotta l'orientamento di questo sistema di coordinate locale. Non è prevista una rotazione diretta della fondazione. Il requisito per l'applicazione è che l'asse Z locale del vincolo nodale sia parallelo all'asse Z globale.
L'orientamento del pilastro non influisce sull'orientamento della fondazione. Una rotazione del pilastro attorno all'asse Z globale può avvenire indipendentemente dalla fondazione e non è obbligatoria per il dimensionamento della fondazione, mentre per l'impiego delle fondazioni è presupposto un orientamento del pilastro parallelo all'asse Z globale.
