混凝土保护层

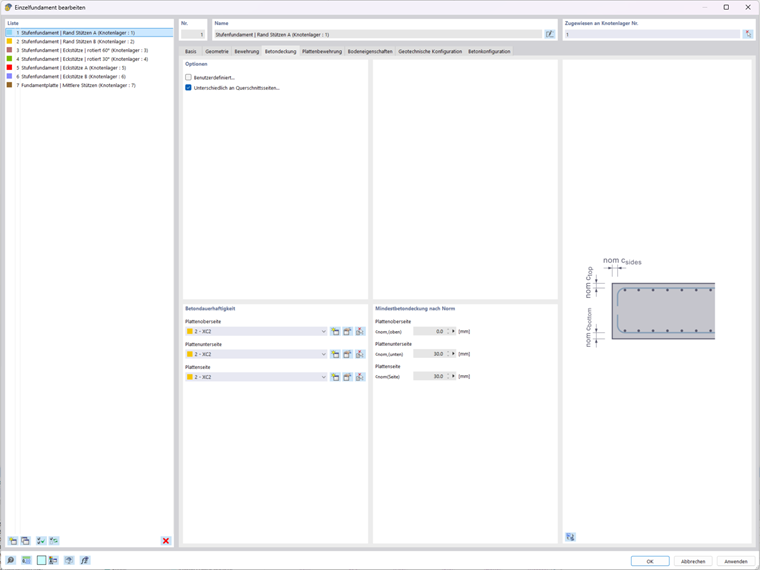

在 混凝土保护层 选项卡中，您可以定义配筋阶形基础的混凝土保护层。

Stufenfundament | 混凝土保护层

选项

使用 选项 区域中的复选框，可以控制混凝土保护层的确定方式：

• 自定义：激活该复选框，可以手动输入所有侧面的名义混凝土保护层 c_nom，与规范无关。如果未勾选该复选框，则由程序确定混凝土保护层。
• 截面侧面不同：如果希望为板顶面、板底面和板侧面分别定义不同的环境作用等级和最小混凝土保护层，请勾选此复选框。这适用于自定义输入和自动确定。如果未激活该复选框，则所有侧面采用相同的混凝土保护层。

混凝土耐久性

在此部分中，您可以为每个基础侧面分配一个环境作用等级。环境作用等级是根据规范确定最小混凝土保护层的基础。 板顶面：基础体顶面的环境作用等级 板底面：基础体底面（与地基的接触面）的环境作用等级 板侧面：基础体侧面的环境作用等级

您可以在列表中选择环境作用等级，或通过右侧的按钮 进行管理。

依据规范的最小混凝土保护层

此区域中的值显示了根据规范确定的每个基础侧面的名义混凝土保护层 c_nom。结果取决于所选的环境作用等级和设计标准。 板顶面：顶面的名义混凝土保护层 c_nom,(顶部) 板底面：底面的名义混凝土保护层 c_nom,(底部) 板侧面：侧面表面的名义混凝土保护层 c_nom,(侧面)

右侧的图形说明了在基础横截面上三个混凝土保护层尺寸的位置。
