板配筋

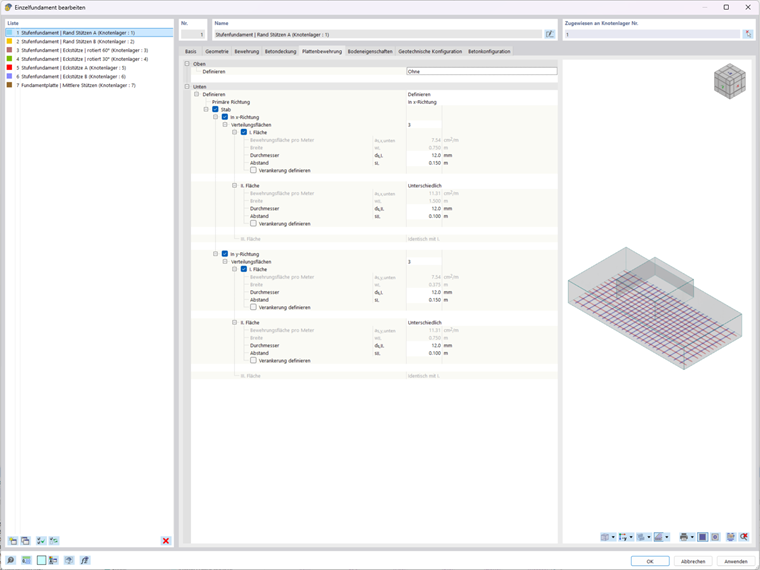

在“板配筋”选项卡中，您可以定义配筋阶梯基础的顶部和底部基础板的配筋层。输入分为'顶部'和'底部'两个类别。

Stufenfundament | 板配筋

顶部

对于顶部配筋，列表中提供了两种选择。

选择上部钢筋的选项

通过选项定义，您可以在基础板顶部区域预设配筋。然后按照Unten 底部部分对底部配筋的描述进行输入。

选项无将禁用顶部配筋。

底部

'底部'类别允许完全定义底部配筋层。通过主方向下拉框，您可以指定哪个方向是控制配筋方向（例如，'x方向'的主配筋）。

网片

如果勾选'网片'复选框，则可以使用钢筋网片进行底部配筋。通过'网片名称'输入框中的按钮 ，您可以访问钢筋网片库，在此库中可以选择合适的网片（参见章节网片）。

钢筋

如果您希望通过钢筋直径和钢筋间距来定义底部配筋，请勾选'钢筋'复选框。这将激活两个方向（x 和 y）的设置。

x方向 / y方向

可以分别定义x方向和 y方向的配筋。这两个方向的概念是相同的。

在'分布面积'列表中，选择该方向基础被划分的区域数量：

• 1：钢筋均匀分布在基础板上。
• 3：钢筋布置在两个相等的边缘区域和一个内部区域中（各占三分之一条带）。

如果有三个分布面积，可以配置这些区域：

• I. 面积：基础边缘区域的分布区
• II. 面积：基础板中间三分之一的分布面积，带有'不同'选项用于特定配置
• III. 面积：另一个边缘区域的分布区，参数与 I. 区相同（不可编辑）

对于分布面积 I 区以及可能的 II 区，可使用以下字段定义配筋。

'定义锚固'复选框允许手动输入该区域钢筋的锚固长度。
