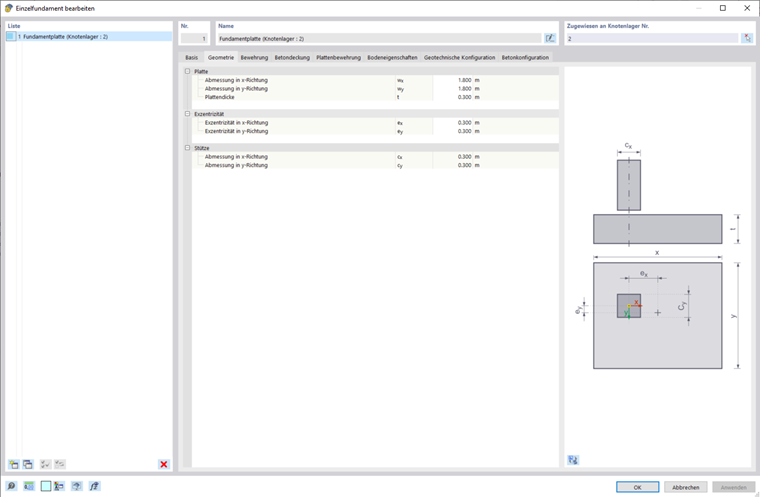

Na kartě Geometrie můžete definovat rozměry základové desky.
Zadejte šířku, délku a tloušťku desky a případně excentricitu sloupu.
| Proměnná | Označení |
|---|---|
| wx | Rozměr základové desky ve směru x |
| wy | Rozměr základové desky ve směru y |
| t | Tloušťka základové desky |
| ex | Excentricita sloupu ve směru x |
| ey | Excentricita sloupu ve směru y |
| cx | Rozměr sloupu ve směru x |
| cy | Rozměr sloupu ve směru y |
Rotace základu přes ložisko uzlu
Rotace základu kolem osy Z se provádí prostřednictvím místního souřadnicového systému příslušného ložiska uzlu.
K tomu je třeba vytvořit uživatelsky definovaný místní souřadnicový systém a přiřadit jej ložisku uzlu.
Základ převezme orientaci tohoto místního souřadnicového systému. Přímá rotace základu není предусмотрена. Předpokladem pro použití je, že místní osa Z ložiska uzlu je rovnoběžná s globální osou Z.
Orientace sloupu nemá vliv na orientaci základu. Rotace sloupu kolem globální osy Z může probíhat nezávisle na základu a pro posouzení základu není nezbytně nutná, přičemž pro použití základů se předpokládá orientace sloupu rovnoběžná s globální osou Z.
