插筋

在本章中，将解释套筒基础的钢筋输入。描述了两种水平钢筋的变体：套筒钢筋与包围箍筋及每面单独的箍筋。此外，还解释了x和y方向的垂直钢筋输入。

水平箍筋

对于水平箍筋，有两种排列方式：

• 包围支柱的箍筋
• 完全位于套筒墙中的箍筋

排列类型在Bewehrung选项卡中选择

带包围箍筋的套筒钢筋

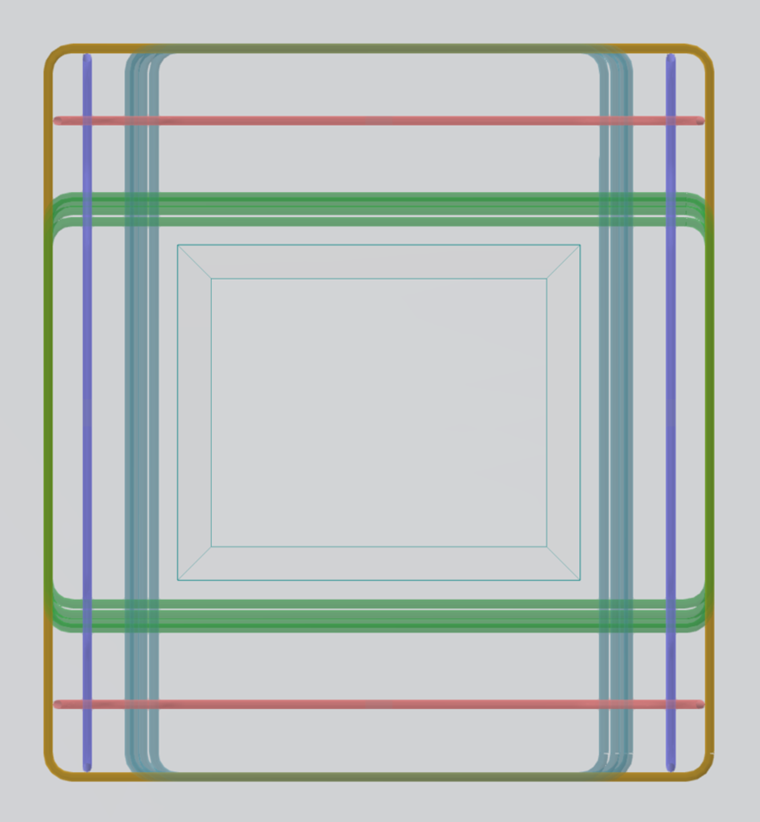

该图显示了一个带支柱包围钢筋的套筒的俯视图。水平箍筋钢筋由三种不同的箍筋组标示：

蓝色和红色的箍筋表示垂直钢筋。

每面单独箍筋的套筒钢筋

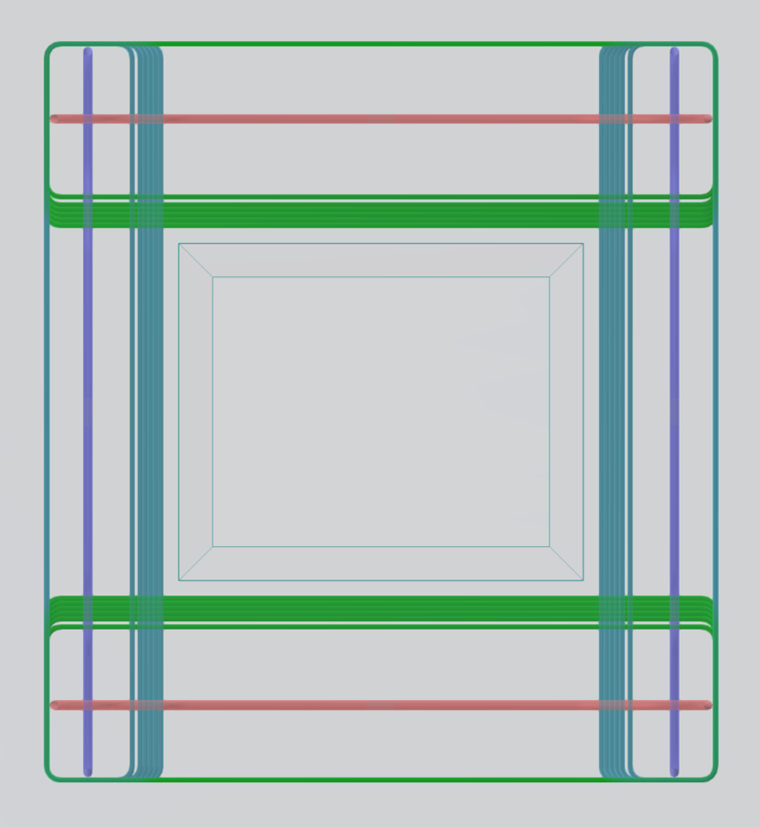

该图显示了一个带每个套筒墙单独箍筋的套筒的俯视图。水平箍筋钢筋分为两种不同的箍筋组：

垂直箍筋

无论箍筋是否包围支柱或者在套筒墙中运行，垂直钢筋在两种情况下均保持相同。垂直箍筋钢筋由以下部分组成：

钢筋输入

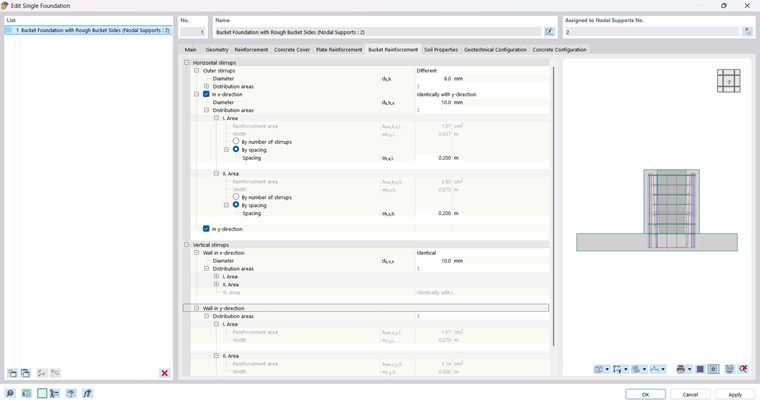

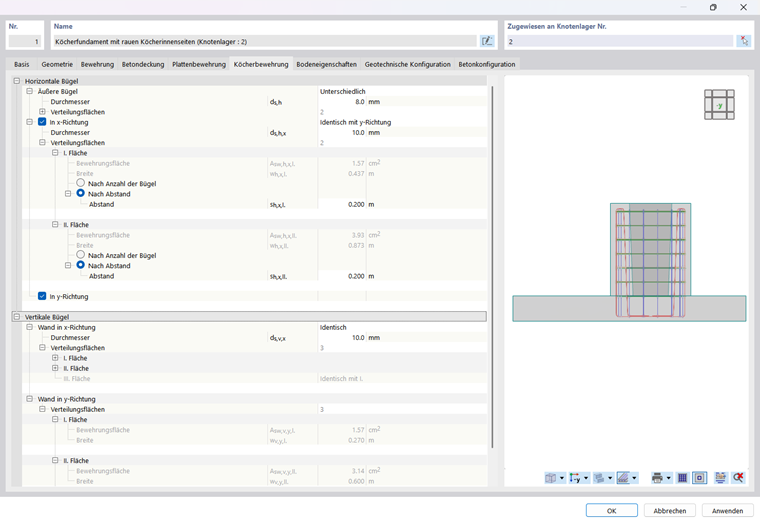

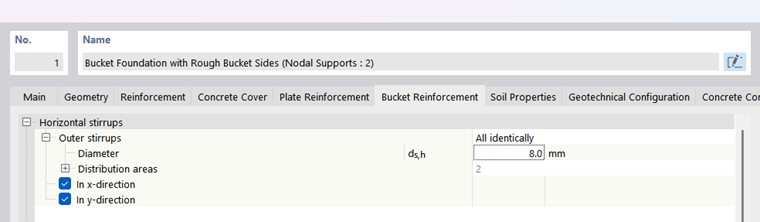

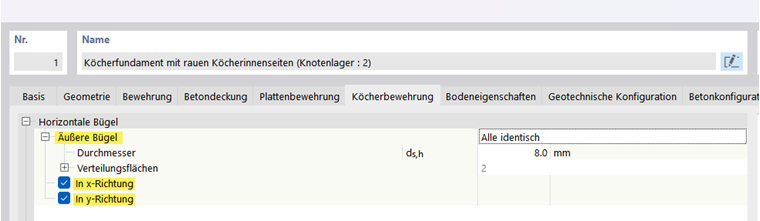

水平和垂直箍筋的输入在套筒钢筋的选项卡中进行。选择带包围箍筋的套筒钢筋时，需要安排三个箍筋组（外侧箍筋以及x和y方向的箍筋）。

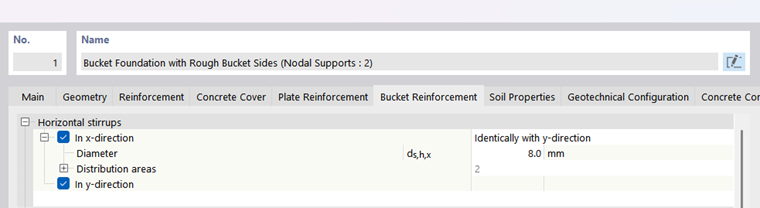

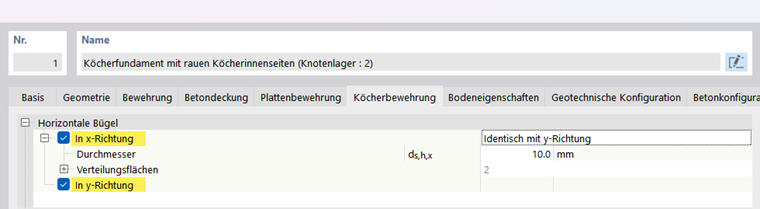

x和y方向的箍筋可以相同或不同。而选择每面单独箍筋的套筒钢筋时，需要输入相应的两个箍筋组。

随后必须指定x和y方向的垂直箍筋。
