验证

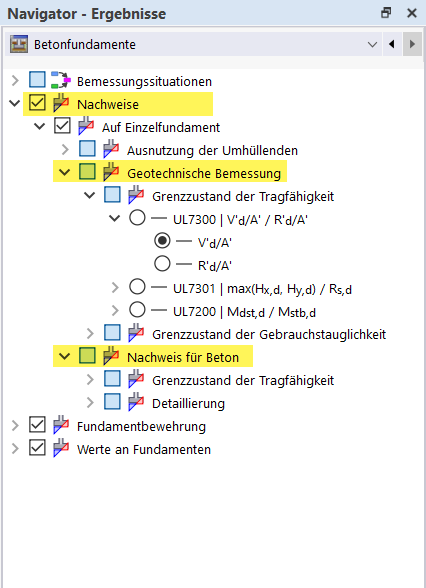

在导航器类别验算中，您可以控制在已设计对象上以图形方式显示哪些验算及其相应利用率。该类别包含用于具体验算类型的其他子类别：

• 岩土设计：可选择极限承载能力极限状态和正常使用极限状态的具体验算类型。
• 混凝土验算：钢筋混凝土验算分为极限承载能力验算和构造详图验算。

岩土验算

岩土验算包括基础与地基之间相互作用的检验，并针对极限承载能力极限状态以及正常使用极限状态进行。结果以图形方式显示在基础底板下方。

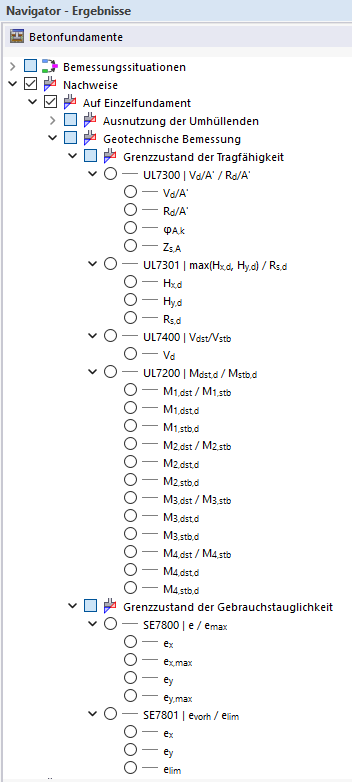

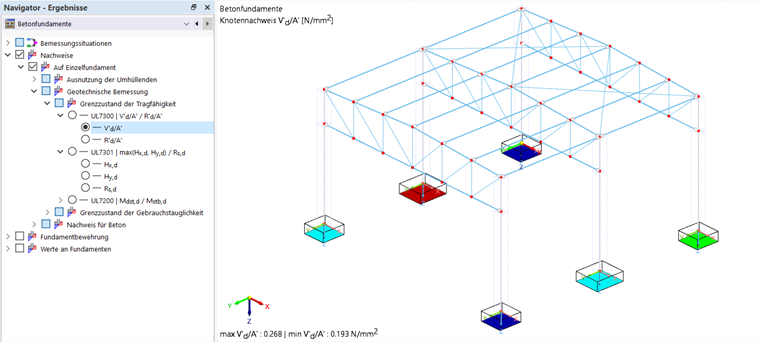

RFEM 6 中混凝土基础的岩土工程验算导航器

UL7300 | 极限承载能力极限状态（地基破坏）

该验算用于检查基础下方地基的承载能力。可在导航器中选择以下结果值进行图形显示：

• V_d/R_d – 验算利用率
• V_d/A' – 地基破坏设计值作用效应
• R_d/A' – 地基破坏设计值抗力
• φ_A,k – 基础下方有效摩擦角设计值
• Z_s,A – 滑裂面深度

结果以基础底板下方的等值面显示，并表示土压力分布以及地基利用率。

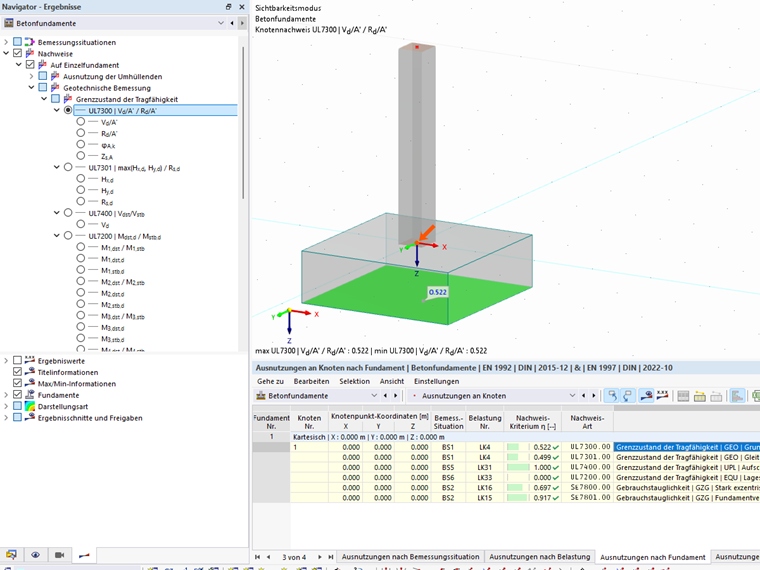

混凝土基础在 RFEM 6 中的地基承载力验算利用率

UL7301 | 极限承载能力极限状态（滑移）

该验算用于检查基础因水平作用而发生滑移的安全性。可在导航器中选择以下结果值进行图形显示：

• H_x,d – x 方向水平力设计值
• H_y,d – y 方向水平力设计值
• R_d – 抗滑移阻力

结果显示主要水平力以及可用的抗滑移阻力。

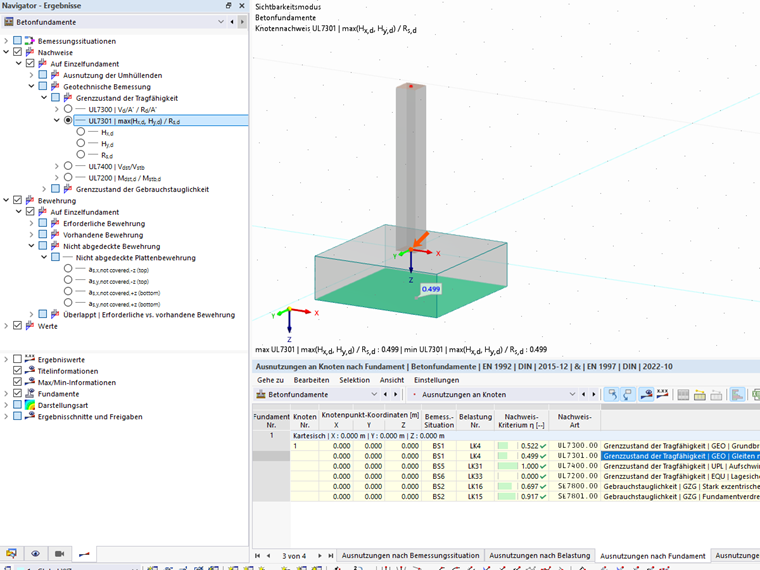

混凝土基础在 RFEM 6 中的滑移安全验算利用率

UL7400 | 极限承载能力极限状态（上浮）

该验算用于检查基础因浮力作用而发生上浮的安全性。 可在导航器中选择以下结果值进行图形显示：

• V_d – 作用竖向荷载（合力）

结果显示上浮力与稳定力之间的平衡。

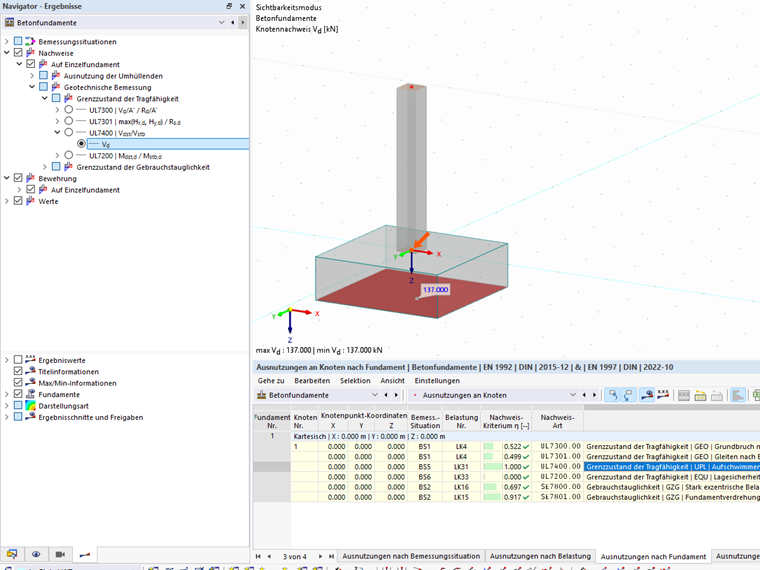

用于 RFEM 6 中混凝土基础抗浮验算的竖向合力

UL7200 | 极限承载能力极限状态（抗倾覆安全性）

该验算用于检查基础因弯矩作用而发生倾覆的稳定性。

可在导航器中选择以下结果值进行图形显示：

• M_d,stb – 稳定力矩
• M_d,dst – 失稳力矩

该验算针对每个基础边分别进行。由各单项验算中取最大值确定并输出控制利用率。结果可用于评估基础相对于倾覆的稳定性。

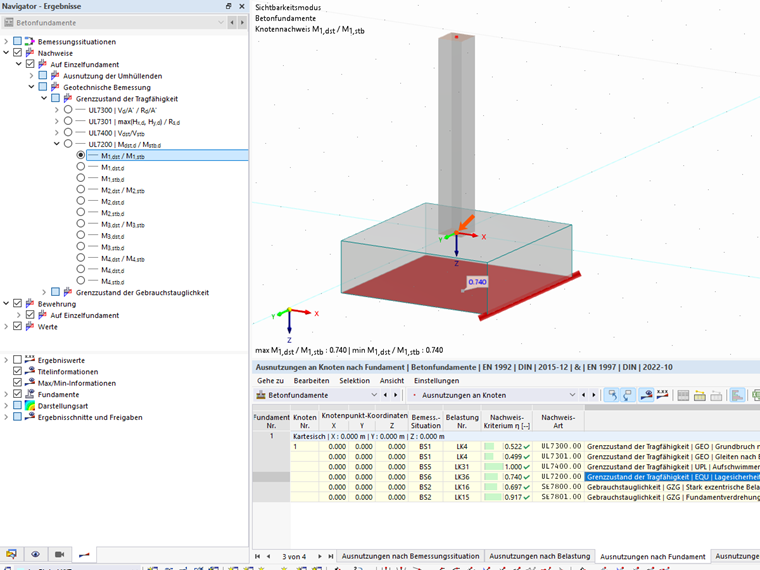

基础边缘的位置稳定性利用率

SE7800 | 正常使用极限状态（偏心受压）

该验算用于评估基础在偏心受压作用下的正常使用性能。可在导航器中选择以下结果值进行图形显示：

• e_x – x 方向偏心距
• e_y – y 方向偏心距
• e_max – x 方向和 y 方向的最大偏心距

结果显示合力在基础平面内的位置，并可用于评估荷载分布。

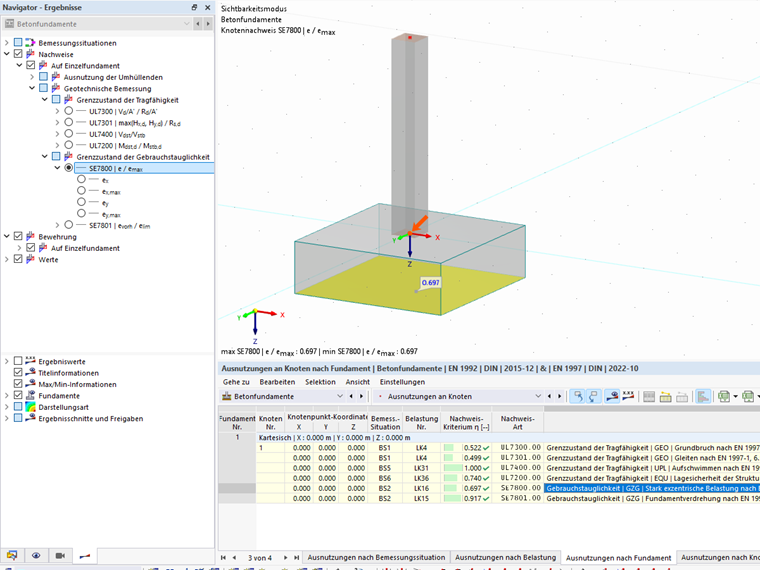

强偏心荷载作用下混凝土基础的利用率

SE7801 | 正常使用极限状态（基础扭转）

该验算用于检查荷载合力是否位于基础允许核心区内，从而不会出现不允许的扭转或基础底板翘起。

可在导航器中选择以下结果值进行图形显示：

• e_x – x 方向偏心距
• e_y – y 方向偏心距
• e_lim – 允许偏心距限值

该评估通过合力相对于基础尺寸的位置进行。若超过允许偏心距，压力合力将离开核心区，从而可能在地基接触缝中产生拉应力。

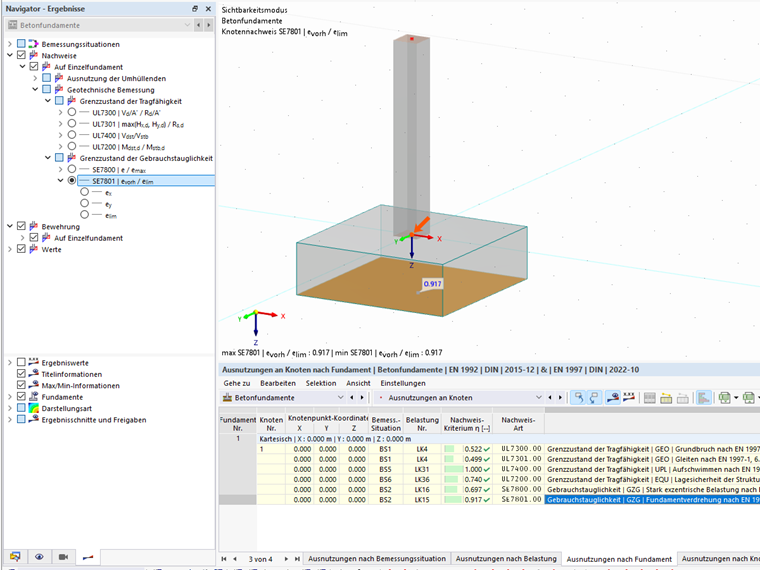

基础转角利用率（混凝土基础）

混凝土验算

混凝土验算包括基础底板在极限承载能力极限状态下的检验以及所需配筋的确定。

UL2400 | 冲切承载力

该验算用于检查荷载引入区域内基础底板的冲切承载力。

可用于图形显示的结果值如下：

按 EN 1992-1-1 的冲切承载力（V_Rd,c）

• V_Ed,red – 折减后的作用剪力
• V_Rd,c – 无冲切配筋的冲切承载力
• σ_z – 基础底板下方控制压应力
• β – 考虑弯矩的增大系数

按 EN 1992-1-1 在柱周圆周截面或荷载引入区域圆周截面处的冲切承载力（V_Rd,max）

• V_Ed – 作用剪力
• V_Rd,max – 最大冲切承载力

结果显示在荷载引入区域，并可用于评估利用率以及冲切验算的主要影响参数。

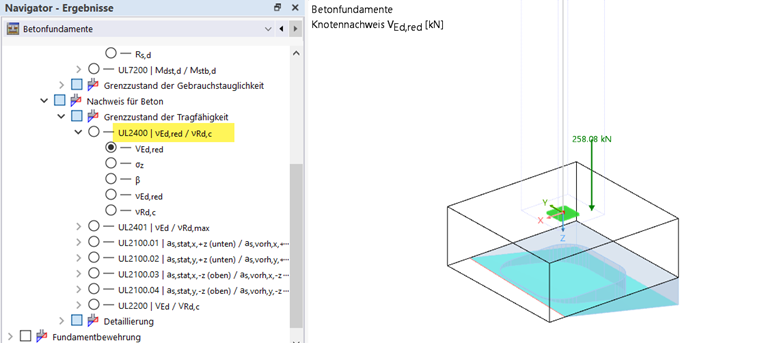

混凝土基础的图形化可视化

对于阶梯基础，第一基础台阶还有两个附加验算可用（UL2402 和 UL2403）。更多信息请参见 设计带 章节。

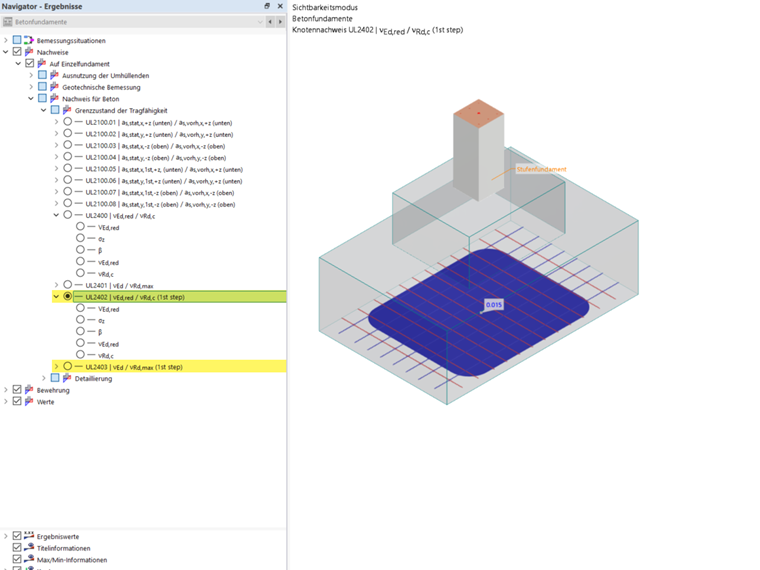

阶梯基础 - 冲切验算图形结果

UL2100 | 板的弯曲破坏

该验算用于检查基础底板在 x 和 y 方向以及上、下层配筋中的抗弯承载力。

结果按方向（x 和 y 方向）及位置（基础底板上表面或下表面）分类，并针对单个 冲切 进行评估。

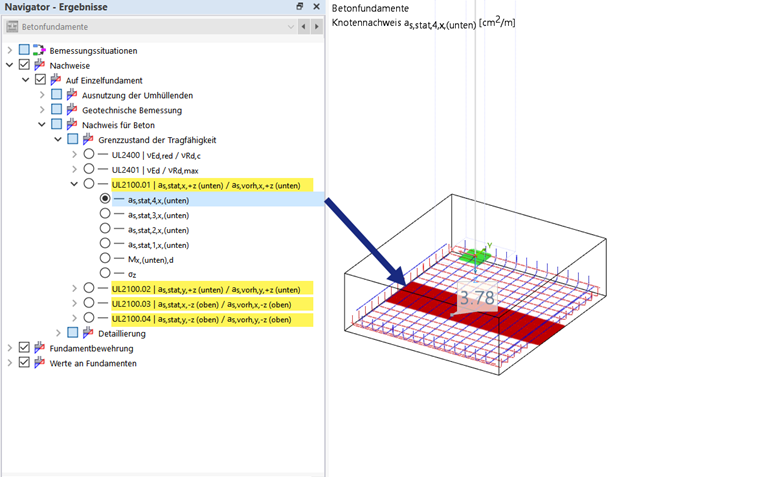

混凝土基础分析：设计条带

可用于图形显示的结果值如下：

各设计带的静力纵向配筋面积

• a_{s,stat,1,x,(unten)} 至 a_{s,stat,4,x,(unten)} – 下部配筋在 x 方向的静力纵向配筋面积
• a_{s,stat,1,y,(unten)} 至 a_{s,stat,4,y,(unten)} – 下部配筋在 y 方向的静力纵向配筋面积
• a_{s,stat,1,x,(oben)} 至 a_{s,stat,4,x,(oben)} – 上部配筋在 x 方向的静力纵向配筋面积
• a_{s,stat,1,y,(oben)} 至 a_{s,stat,4,y,(oben)} – 上部配筋在 y 方向的静力纵向配筋面积

设计弯矩

• M_x,(unten),d，M_y,(unten),d – 下部配筋的设计弯矩
• M_x,(oben),d，M_y,(oben),d – 上部配筋的设计弯矩

附加结果值

• σ_z – 基础底板中心下方的压应力

结果可对各设计带中的弯曲作用及所需配筋进行细化评估。

此外，还以图形方式显示地基接触缝中的压应力分布，并给出角点及基础底板中心下方的数值。

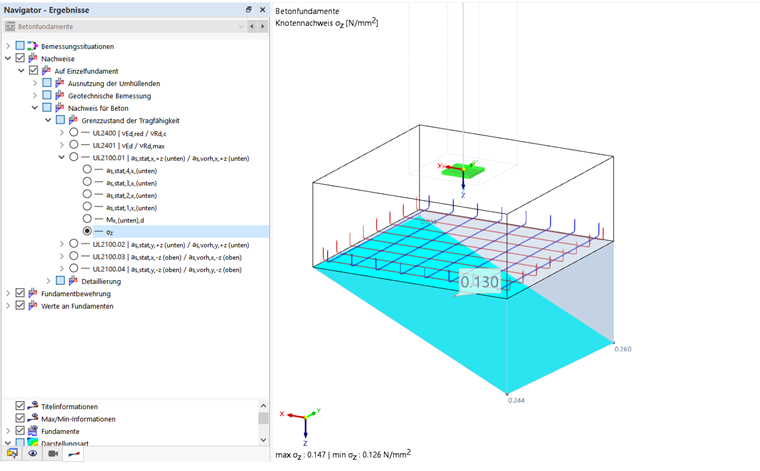

压力分布下的混凝土基础分析

显示方式

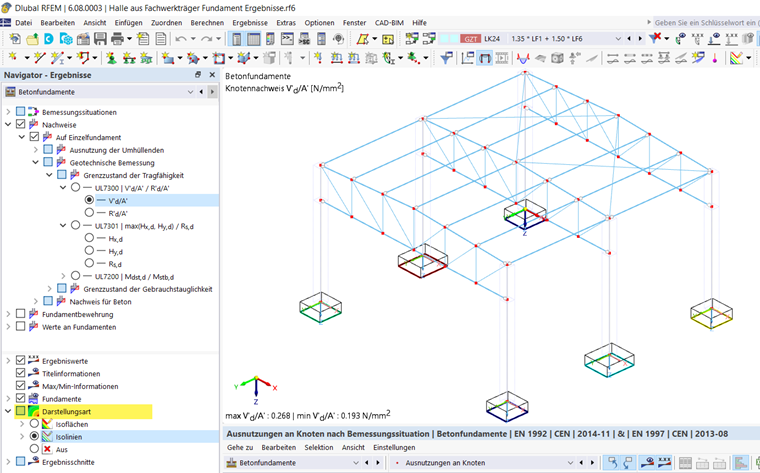

下方导航器区域中的显示方式类别可将结果显示为等值面或等值线。您也可以在此完全关闭图形显示。

混凝土基础不同图形类型表示
