定义配筋面积和设计条带

规定了每米所需配筋截面不同的三个区域。这些区域被称为**分布面积**。程序在设计中，将垂直于当前所考虑配筋方向的基础边长度的50%宽度分配给中间配筋区域，该区域用"II"（罗马数字二）表示。其余两个配筋区域是所谓的边缘配筋区域。它们用"I"和"III"表示，宽度各占相应基础边长度的25%。

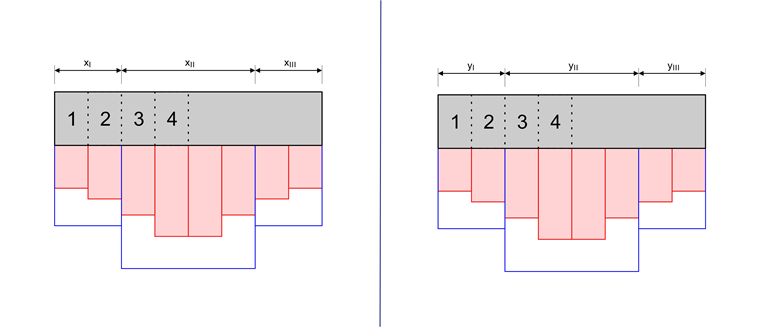

基础在每个方向上被划分为八个条带。在板下方，显示了每个独立条带每米所需的钢截面。每个条带分配到的设计弯矩份额不同，并据此进行配筋设计。份额的大小根据DAfStb手册240 [1] 表2.9，使用所谓的分布系数 α_1-4 确定，适用于第1至第4号板条带。

现在确定各个配筋区域所需的钢截面。对于中间配筋区域，这始终是第4号板条带所需的钢截面。边缘条带需要覆盖的最大钢截面取决于其宽度。

对于上部的板配筋，只有一个配筋区域。在此进行分级是不合理的，因为所有板条带所需的钢截面都相同。

分布系数通过以下商 Q 确定：

Q_{x} = \frac{c_{x}}{w_{x}}

Q_{y} = \frac{c_{y}}{w_{y}}

Q_{x} = \frac{c_{x} + 2 \cdot (a_{tx} + t_{tx})}{w_{x}}

Q_{y} = \frac{c_{y} + 2 \cdot (a_{ty} + t_{ty})}{w_{y}}

利用这些商，可以根据DAfStb [1]的以下表格确定相应条带的分布系数：

如果计算出的商小于0.1，则α值从商为0.1的列中确定。如果计算出的商大于0.3，则存在一个粗短的基础，此时可以放弃对设计弯矩进行分级分配。此时所有条带的分布系数α相同，均为0.125。如果计算出的商位于两列数值之间，则进行线性插值。

那么，一个板条带所分配到的设计弯矩即为设计弯矩 M_下部（参见章节设计弯矩的确定）乘以 α。

参考

Grasser E.，Thielen G.： Hilfsmittel zur Berechnung der Schnittgrößen und Formänderungen von Stahlbetontragwerken, Deutscher Ausschuss für Stahlbeton (Heft 240), Berlin 1991
