L'add-on Calcolo dell'Alluminio è completamente integrato in RFEM o RSTAB. Pertanto, è possibile utilizzare tutte le funzionalità note dal programma principale per documentare graficamente i risultati delle verifiche e degli utilizzi. La procedura generale per la preparazione delle grafiche per la stampa è descritta nel capitolo Grafiken del manuale di RFEM.
Grafici della finestra di lavoro
Nel capitolo Grafica per Calcolo dell'Alluminio sono presentate le diverse tipologie di risultati disponibili graficamente per aste e superfici. È possibile stampare direttamente la vista corrente tramite la funzione di stampa o trasferirla al protocollo di stampa.

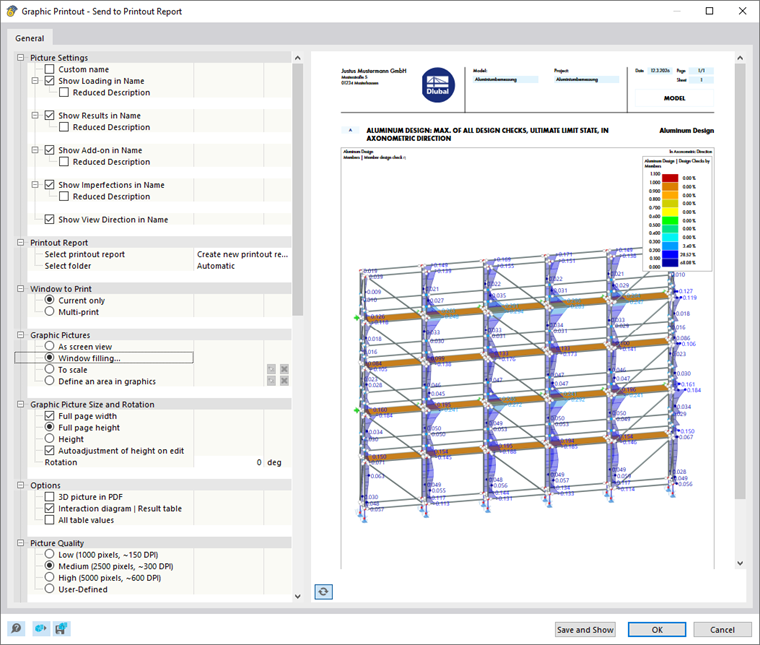

Nel dialogo 'Grafica di stampa', effettuare le impostazioni di stampa per l'immagine come di consueto.
Se si attiva l'opzione Stampa multipla nella categoria 'Quali finestre', è possibile definire le impostazioni per la stampa di più finestre o per la stampa seriale delle grafiche nella scheda 'Add-Ons' (vedere il capitolo Mehrfachdruck verwenden del manuale di RFEM). Le grafiche verranno quindi classificate nei risultati del calcolo dell'alluminio nel protocollo di stampa.
Dettagli di verifica e andamenti dei risultati

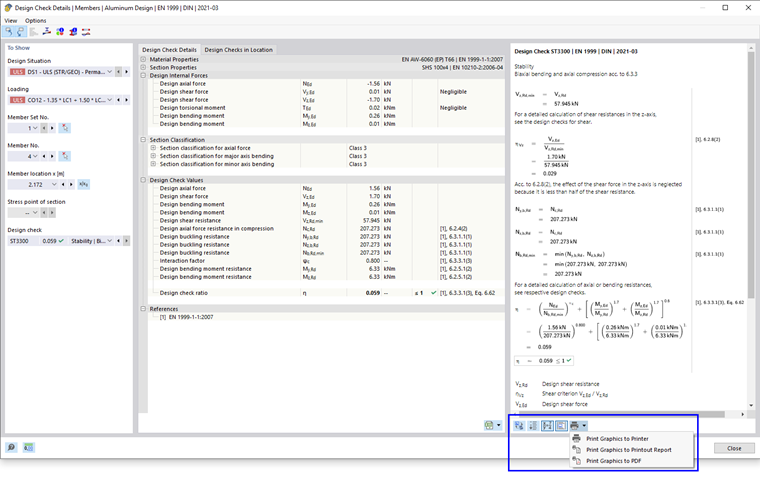

Anche nei dialoghi dei dettagli di verifica e andamenti dei risultati sono disponibili funzioni di stampa. È possibile stampare direttamente, salvare come PDF o trasferire al protocollo di stampa i seguenti grafici:
- Vista della formula dei Dettagli di verifica
- Andamenti dei risultati nella sezione trasversale
- Andamenti dei risultati nel punto della superficie
- Andamenti dei risultati sull'asta o sull'insieme di aste
