El complemento de diseño de aluminio está completamente integrado en RFEM o RSTAB. Por lo tanto, puede aprovechar todas las posibilidades conocidas del programa principal para documentar gráficamente los resultados de las utilizaciones y comprobaciones. El procedimiento general para preparar gráficos para impresión se describe en el capítulo Grafiken del manual de RFEM.
Gráficos de la ventana de trabajo
En el capítulo Gráfico para diseño de aluminio se presentan los diferentes tipos de resultados que están disponibles gráficamente para barras y superficies. Puede imprimir directamente la vista actual mediante la función de impresión o transferirla al protocolo de impresión.

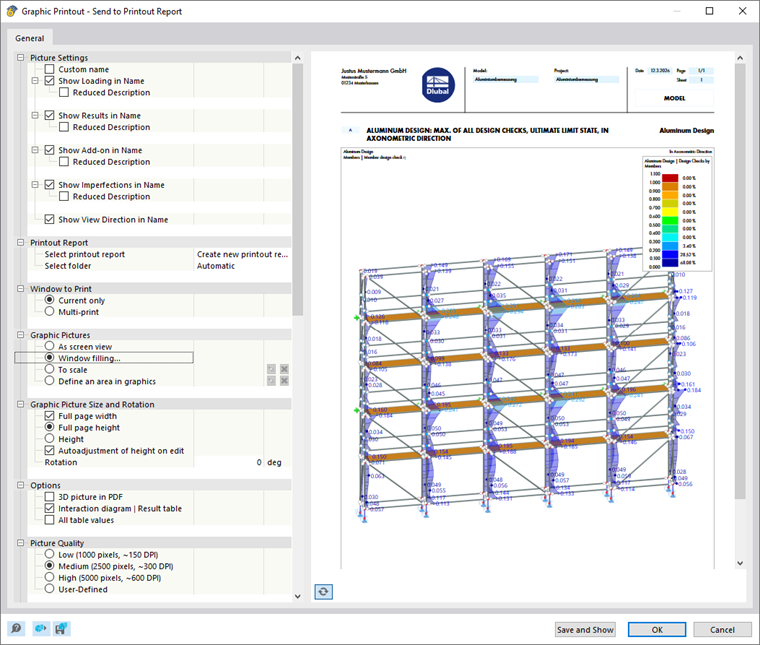

Realice la configuración de impresión de la imagen en el diálogo 'Impresión de gráficos' como de costumbre.
Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede establecer en la pestaña 'Complementos' las configuraciones para la impresión de varias ventanas o la impresión en serie de gráficos (ver capítulo Usar impresión múltiple del manual de RFEM). Los gráficos se ordenarán luego en el protocolo de impresión junto a los resultados del diseño de aluminio.
Detalles de la comprobación y recorridos de resultados
También en los diálogos de los detalles de la comprobación y recorridos de resultados, están disponibles funciones de impresión. Los siguientes gráficos se pueden imprimir directamente, guardar como PDF o transferir al protocolo de impresión:
- Vista en fórmula de los Detalles de la comprobación
- Recorridos de resultados en la sección transversal
- Recorridos de resultados en el punto de superficie
- Recorridos de resultados en la barra o conjunto de barras
