O complemento para dimensionamento de alumínio está totalmente integrado no RFEM ou RSTAB. Portanto, você pode utilizar todas as funcionalidades conhecidas do programa principal para documentar graficamente os resultados de utilização e verificações. A abordagem geral para preparar gráficos para impressão é descrita no capítulo Grafiken do manual do RFEM.
Gráficos da janela de trabalho
No capítulo Gráfico para dimensionamento de alumínio são apresentadas as diferentes formas de resultado disponíveis graficamente para barras e superfícies. Você pode imprimir diretamente a visão atual através da função de impressão ou transferi-la para o relatório de impressão.

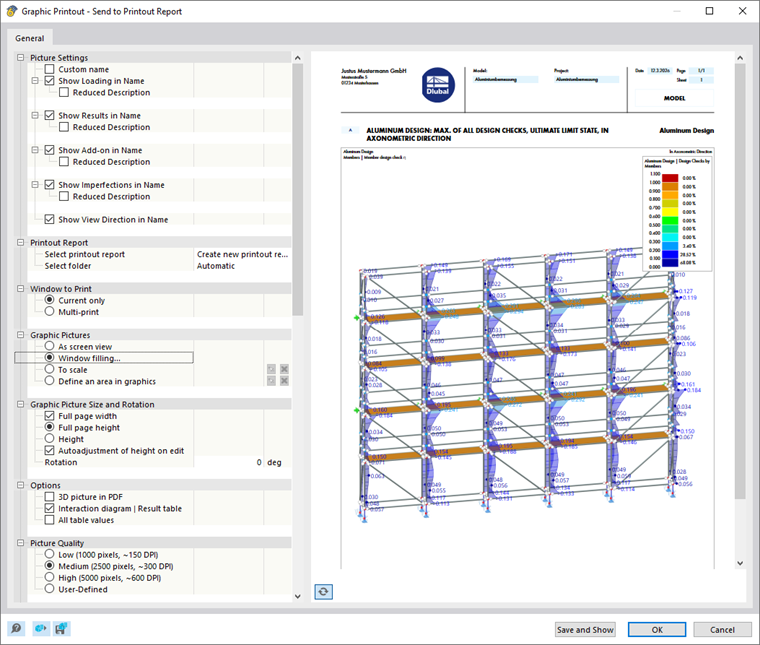

No diálogo 'Impressão do Gráfico', como de costume, faça as configurações de impressão para a imagem.
Se você ativar a opção Impressão Múltipla na categoria 'Quais janelas', poderá definir no separador 'Complementos' as configurações para impressão de múltiplas janelas ou impressão em série de gráficos (ver capítulo Usar impressão múltipla do manual do RFEM). Os gráficos serão então classificados no relatório de impressão junto aos resultados do dimensionamento de alumínio.
Detalhes de verificação e curvas de resultado

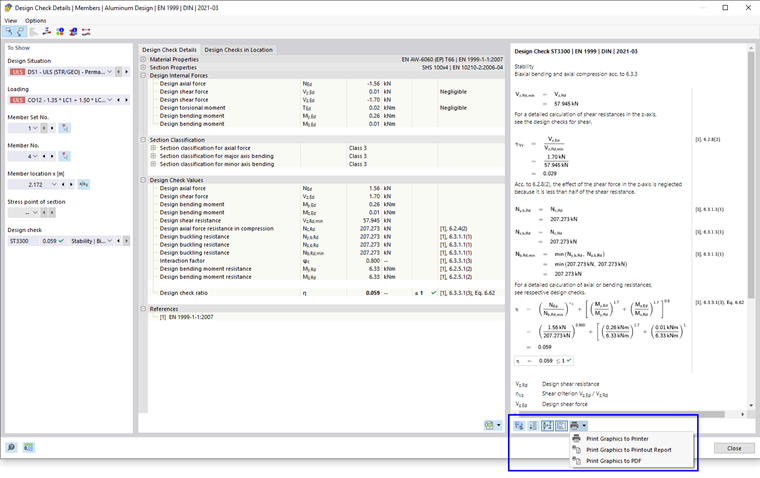

Nos diálogos de detalhes de verificação e curvas de resultado também estão disponíveis funções de impressão. Os seguintes gráficos podem ser impressos diretamente, salvos como PDF ou transferidos para o relatório de impressão:
- Visão da fórmula dos Detalhes de verificação
- Curvas de resultado na seção transversal
- Curvas de resultado no ponto de superfície
- Curvas de resultado na barra ou conjunto de barras
