Дополнение для проектирования алюминиевых конструкций полностью интегрировано в RFEM или RSTAB. Поэтому вы можете использовать все возможности, известные из основной программы, чтобы документировать графические результаты использования и проверок. Общее руководство по подготовке графиков для печати описано в главе Графики руководства по RFEM.
Графики рабочей области
В главе График для проектирования алюминиевых конструкций представлены различные типы результатов, доступные в графическом виде для стержней и поверхностей. Вы можете распечатать текущий вид непосредственно через функцию печати или передать его в протокол печати.

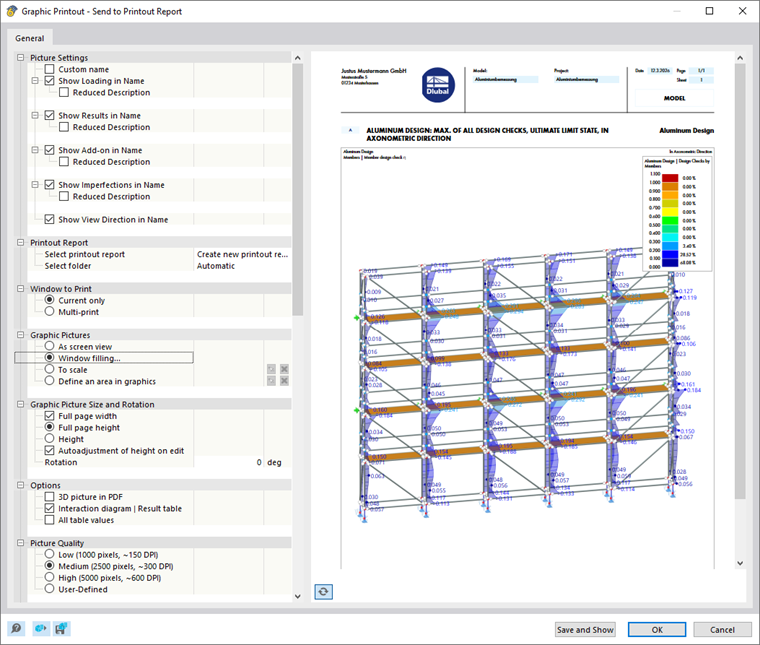

Как обычно, сделайте настройки печати изображения в диалоге 'Графическая печать'.
Если вы активируете опцию Множественная печать в категории 'Какие окна', то в закладке 'Дополнения' вы можете задать параметры для печати нескольких окон или для серийной печати графиков (см. главу Использовать множественную печать руководства по RFEM). Графики в протоколе печати будут отсортированы с результатами проектирования алюминиевых конструкций.
Детали проверок и ходы результатов

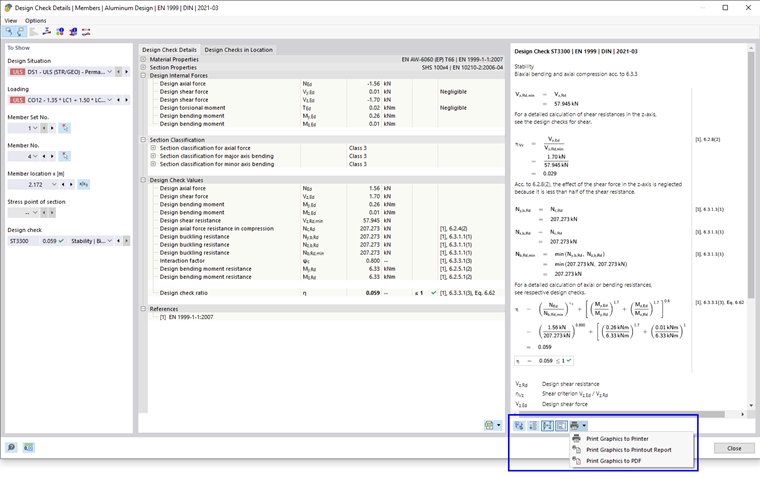

Также в диалогах деталей проверок и ходов результатов доступны функции печати. Следующие графики вы можете распечатать напрямую, сохранить в формате PDF или передать в протокол печати:
- Формула вид для Детали проверок
- Ходы результатов по сечению
- Ходы результатов в точке поверхности
- Ходы результатов для стержня или набора стержней
