Dodatek Sprawdzanie Aluminium jest w pełni zintegrowany z RFEM lub RSTAB. Dlatego można wykorzystać wszystkie możliwości znane z programu głównego do dokumentowania graficznych wyników wykorzystania i dowodów. Ogólne podejście do przygotowania grafik do wydruku opisano w rozdziale Grafiken podręcznika RFEM.
Grafiki okna roboczego
W rozdziale Grafik für Aluminiumbemessung przedstawiono różne rodzaje wyników, które są dostępne graficznie dla prętów i powierzchni. Aktualny widok można wydrukować bezpośrednio za pomocą funkcji drukowania lub przekazać do protokołu wydruku.

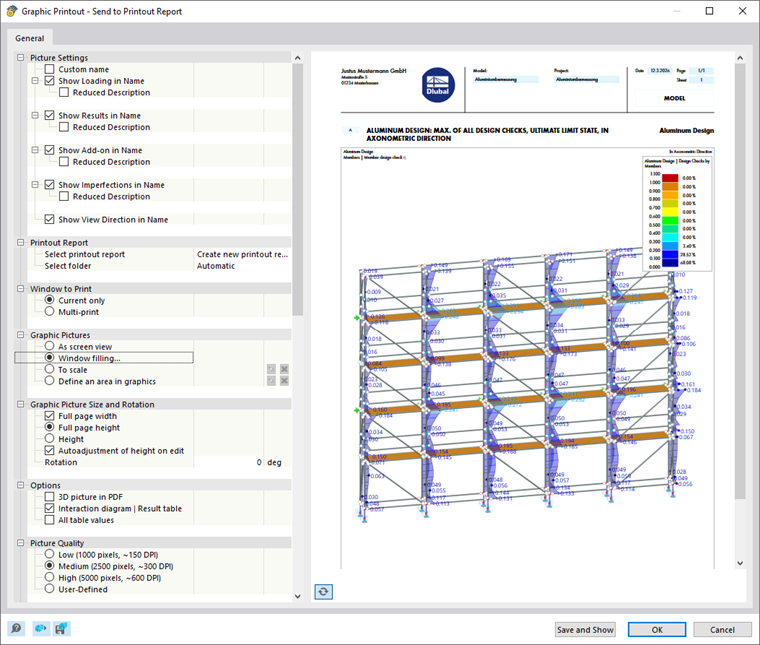

Ustawienia drukowania dla obrazu wprowadza się jak zwykle w dialogu 'Wydruk grafiki'.
Jeżeli w kategorii 'Które okna' aktywujesz opcję wydruk wielokrotny, możesz w zakładce 'Dodatki' ustawić opcje drukowania wielu okien lub seryjnego drukowania grafik (patrz rozdział Mehrfachdruck verwenden podręcznika RFEM). Grafiki zostaną w protokole wydruku umieszczone w wynikach sprawdzenia aluminium.
Szczegóły dowodów i przebiegi wyników

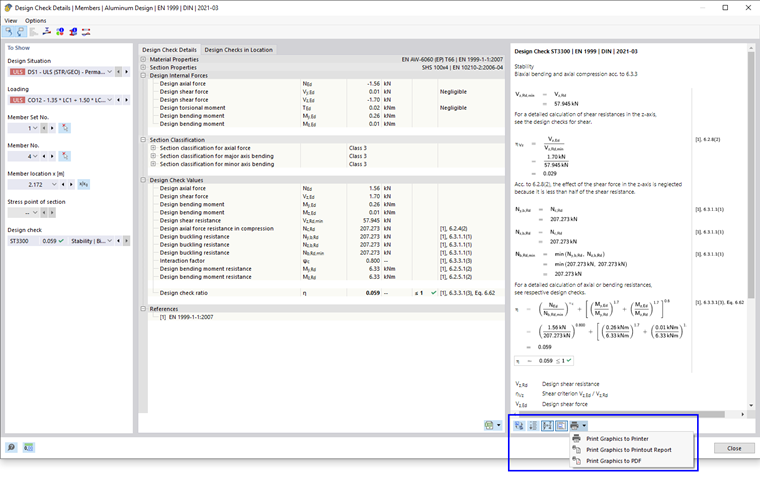

Również w dialogach szczegółów dowodów i przebiegów wyników dostępne są funkcje drukowania. Następujące grafiki można bezpośrednio wydrukować, zapisać jako PDF lub przekazać do protokołu wydruku:
- Widok formuły Nachweisdetails
- Ergebnisverläufe im Querschnitt
- Ergebnisverläufe im Flächenpunkt
- Ergebnisverläufe na pręcie lub zestawie prętów
