Le module complémentaire Vérification de l’aluminium est entièrement intégré à RFEM ou RSTAB. Vous pouvez donc utiliser toutes les options du logiciel principal pour documenter les résultats graphiques des utilisations et vérifications. La procédure générale pour préparer des graphiques pour l’impression est décrite dans le chapitre Graphiques du manuel de RFEM.
Graphiques de la fenêtre de travail
Le chapitre Graphiques pour la vérification de l’aluminium présente les différents types de résultats disponibles graphiquement pour les barres et les surfaces. Vous pouvez imprimer directement la vue actuelle via la fonction d’impression ou la transférer dans le rapport d’impression.

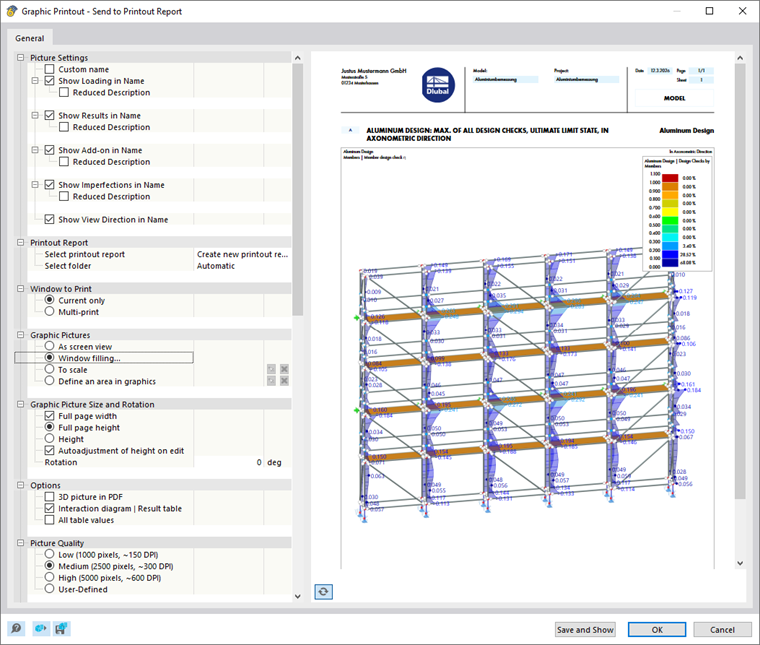

Dans la boîte de dialogue « Impression graphique », définissez comme d’habitude les paramètres d’impression pour l’image.
Activer l’option Impression multiple dans la catégorie « Fenêtre à imprimer », vous permet de définir les paramètres pour l’impression de plusieurs fenêtres ou l’impression par lots de graphiques dans l’onglet « Modules » (voir le chapitre Utilisation de l’impression multiple du manuel de RFEM). Les graphiques sont ensuite classés dans le rapport d’impression avec les résultats de la vérification de l’aluminium.
Détails de vérification et diagrammes de résultats

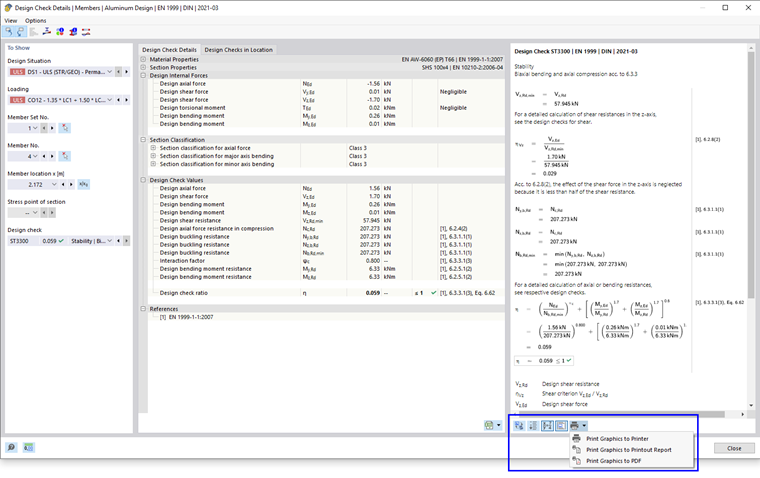

Des fonctions d’impression sont également disponibles dans les boîtes de dialogue des détails de vérification et des diagrammes de résultats. Les graphiques suivants peuvent être imprimés directement, enregistrés au format PDF ou transférés dans le rapport d’impression :
- Affichage des formules des détails de vérification
- Diagrammes de résultats dans la section
- Diagrammes de résultats aux points de surface
- Diagrammes de résultats sur la barre ou l’ensemble de barres
