Impostazioni globali

Le impostazioni globali per la progettazione dell'alluminio possono essere raggiunte tramite il menu contestuale nella voce di navigazione o cliccando sul pulsante sopra le tabelle di input della progettazione dell'alluminio. In questo capitolo vengono descritte le impostazioni disponibili nel dialogo. Queste sono indipendenti dalla norma di progettazione, tuttavia i valori standard possono differire. Cliccando sul pulsante le impostazioni predefinite del dialogo vengono ripristinate in base alla norma di progettazione selezionata.

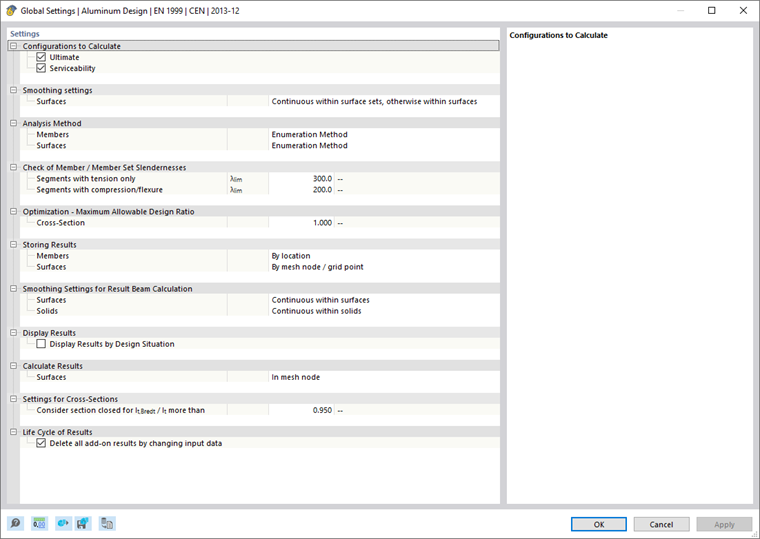

Finestra di dialogo "Impostazioni globali | Verifica alluminio"

Configurazioni da calcolare

Di default, la progettazione avviene in tutte le configurazioni disponibili. Se, tuttavia, ad esempio, si desidera rinunciare a un'analisi di servizio, è possibile disattivare qui la configurazione di servizio. Non verranno quindi più effettuate verifiche di servizio e i dati di input per la progettazione dell'alluminio verranno ridotti di conseguenza. Le situazioni di progettazione assegnate a una configurazione disattivata non verranno più considerate nella verifica. L'assegnazione della situazione di progettazione avviene nella tabella Situazioni di progettazione.

Impostazioni di livellamento

Le impostazioni di livellamento sono rilevanti per la progettazione delle superfici. Le tensioni vengono determinate per i nodi della rete FE e poi livellate tramite un metodo di interpolazione. Ciò consente di vedere un andamento continuo dei risultati nel grafico.

Nella lista sono disponibili le seguenti impostazioni di livellamento:

• Costante negli elementi di rete
• Non continuo
• Continuo all'interno delle superfici
• Continuo all'interno dei set di superfici, altrimenti all'interno delle superfici (impostazione predefinita)
• Continuo all'interno di tutte le superfici

Le singole possibilità sono descritte nel capitolo Livellamento dei risultati del manuale RFEM.

Metodi di verifica

In questa sezione è possibile controllare come le forze interne derivate dalle combinazioni di carico e di risultato sono trasferite alla progettazione. Nella lista sono disponibili tre metodi di verifica.

• Metodo enumerativo

Tutte le combinazioni di carico e di risultato di una situazione di progettazione sono calcolate singolarmente. Questo approccio fornisce generalmente risultati più precisi, ma può portare a tempi di calcolo più lunghi.

• Metodo avvolgente

Inizialmente vengono calcolate le forze interne racchiudenti (max/min) di tutte le combinazioni di carico e di risultato di una situazione di progettazione. Le verifiche sono quindi effettuate con queste forze interne. Rispetto al metodo enumerativo, consente di ridurre i tempi di calcolo. Tuttavia, non si può escludere che tutte le combinazioni vengano considerate.

• Metodo misto

Questo approccio offre un compromesso tra gli altri due metodi: è possibile definire un limite massimo per le varianti di una situazione di progettazione per le quali gli elementi e le superfici devono essere progettati usando il metodo enumerativo. Quando il numero di combinazioni di carico e di risultato supera questo limite, la progettazione avviene con il metodo avvolgente.

Verifica delle snellezze di barre/set di barre

Nell'ambito della progettazione dell'alluminio, è anche possibile verificare le snellezze di barre e set di barre sotto trazione o compressione e flessione. I valori limite da verificare vengono definiti qui. Se per le barre o i set di barre da progettare sono definite Lunghezze di inflessione, queste vengono considerate nel calcolo delle snellezze. La valutazione avviene nelle tabelle dei risultati per Snellezze.

Ottimizzazione - utilizzo massimo consentito

All'interno del componente aggiuntivo, per le sezioni trasversali standardizzate può essere eseguita un'ottimizzazione (vedi anche sezione Sezioni trasversali). Durante la verifica delle varianti possibili, l'utilizzo della variante è confrontato con il valore massimo definito in questa sezione.

Salvataggio dei risultati

Nei modelli con migliaia di oggetti, i file dei risultati possono diventare molto grandi. Nella lista sono disponibili due opzioni che consentono di influenzare il salvataggio dei risultati di progettazione.

• Per posizione oppure Per nodo di rete/punto di griglia

I risultati massimi vengono salvati per tutti i punti di tensione delle barre o i nodi della rete FE e i punti di griglia delle superfici. Ciò influisce sulla dimensione del file.

• Per oggetto

Vengono salvati solo i risultati massimi di ogni barra o superficie. Il file dei risultati è notevolmente più piccolo.

Impostazioni di livellamento per il calcolo del risultato della barra

Un Risultato barra integra le forze interne di barre, superfici o corpi solidi. Per la progettazione nel componente aggiuntivo, è possibile controllare quale impostazione di livellamento viene impostata per l'integrazione dei risultati. Nella lista sono disponibili le seguenti possibilità:

• Costante negli elementi di rete
• Non continuo
• Continuo all'interno di superfici o dei corpi solidi
• Continuo all'interno dei set di superfici o set di volumi, altrimenti all'interno di superfici o corpi solidi
• Continuo all'interno di tutte le superfici o corpi solidi

Le singole possibilità sono descritte nel capitolo Livellamento dei risultati del manuale RFEM.

Visualizzare i risultati

Se il campo di controllo 'Visualizzare i risultati per situazione di progettazione' è selezionato, i risultati vengono riportati nelle tabelle per ciascuna situazione di progettazione separatamente.

Calcolare i risultati

I risultati delle superfici si basano sui risultati nei nodi della rete FE, che vengono elaborati per l'output grafico tenendo conto delle Impostazioni di livellamento. Come per i risultati dell'analisi statica, è possibile selezionare nel Navigatore - Risultati se i valori vengono visualizzati nei nodi della rete FE o nei punti della griglia delle superfici (vedi capitolo Valori dei risultati su superfici del manuale RFEM).

Le due opzioni della lista riguardano i risultati nelle tabelle: è possibile controllare se i valori dei nodi della rete o dei punti della griglia vengono visualizzati. La griglia delle superfici rappresenta un output indipendente dalla rete FE nei punti di risultato con spaziature regolari (vedi capitolo Superfici del manuale RFEM).

Impostazioni per sezioni trasversali

In alcune norme di progettazione ci sono sezioni che si applicano solo a sezioni trasversali chiuse o solo aperte. La distinzione tra sezioni trasversali aperte e chiuse per forme di sezioni generali avviene tramite il rapporto di Bredt I_t,Bredt sul momento d'inerzia torsionale complessivo I_t. Per sezioni trasversali chiuse, il momento d'inerzia torsionale è quasi interamente attribuibile alla parte di Bredt.

Ciclo di vita dei risultati

Quando si effettuano delle modifiche ai dati di input, i risultati della progettazione dell'alluminio vengono cancellati. Ciò garantisce che la progettazione si basi sulle corrette condizioni al contorno. Tuttavia, in alcuni casi potrebbe essere opportuno mantenere i risultati (ad esempio, per apportare una modifica in un modello complesso che non influisce sulla progettazione). In questo caso, disattivare il campo di controllo. Una volta apportata una modifica, non verrà effettuato alcun ricalcolo. Tutti i risultati influenzati da tale modifica verranno quindi visualizzati in rosso. Potrebbero non essere più validi. Solo dopo una nuova progettazione verranno aggiornati.
