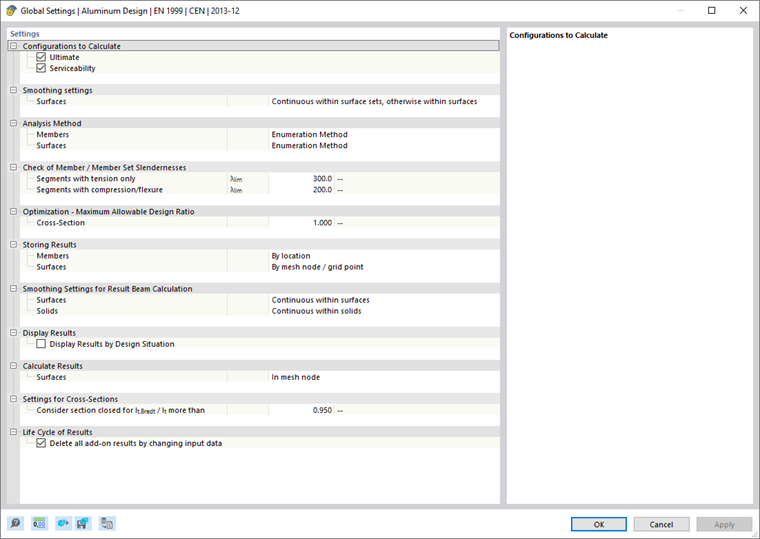

Основные настройки для расчета алюминиевых конструкций управляются через диалоговое окно 'Глобальные настройки'. В этой главе описываются доступные в диалоге настройки. Эти настройки независимы от нормы расчета, однако стандартные значения могут отличаться друг от друга.
Вызов глобальных настроек
Вы можете вызвать глобальные настройки с помощью одного из следующих способов:
- Контекстное меню в элементе навигатора 'Расчет алюминия'
- Кнопка
на панели инструментов таблиц для расчета алюминия.
При нажатии на кнопку
настройки диалогового окна восстанавливаются до стандартных значений, соответствующих выбранной норме расчета.
Конфигурации для расчета
По умолчанию расчет выполняется во всех доступных конфигурациях. Если, например, вы хотите отказаться от исследования на эксплуатационную пригодность, можно деактивировать конфигурацию на эксплуатационную пригодность. Впоследствии, доказательства эксплуатационной пригодности больше не проводятся, и входные данные для расчета алюминия соответственно уменьшаются. Контрольные ситуации, связанные с деактивированной конфигурацией, больше не учитываются при расчете. Соотнесение контрольной ситуации производится в таблице Контрольные ситуации.
Настройки сглаживания
Настройки сглаживания являются актуальными для расчета поверхностей. Напряжения вычисляются для узлов сетки конечных элементов и затем сглаживаются с помощью метода интерполяции. Таким образом, на графике отображается плавный переход результатов.
В списке доступны следующие настройки сглаживания:
- Постоянно в элементах сетки
- Раздельное
- Непрерывное в пределах поверхностей
- Непрерывное в пределах комплектов поверхностей, иначе в пределах поверхностей (по умолчанию)
- Непрерывное во всех поверхностях
Отдельные возможности описаны в главе Сглаживание результатов руководства по RFEM.
Метод проверки
В этом разделе вы можете управлять, как внутренние усилия от комбинаций нагрузок и результатов передаются в расчет. В списке доступны три метода проверки.
- Метод перечисления
Все комбинации нагрузок и результатов одной ситуации расчета вычисляются по отдельности. Этот подход, как правило, дает наиболее точные результаты, но может привести к более длительному времени расчетов.
- Огибающий метод
Сначала вычисляются огибающие значения внутренних усилий (макс/мин) всех комбинаций нагрузок и результатов одной ситуации расчета. Проверка затем проводится с этими внутренними усилиями. В сравнении с методом перечисления это позволяет сократить время расчетов. Однако нельзя исключать, что все комбинации будут охвачены.
- Смешанный метод
Этот подход предлагает компромисс между двумя другими методами: вы можете задать для стержней и поверхностей верхний предел для вариантов одной ситуации расчета, которые должны быть посчитаны по методу перечисления. Как только число комбинаций нагрузок и результатов превышает этот лимит, расчет выполняется по огибающему методу.
Контроль стройности стержней/комплектов стержней
В рамках расчета алюминия вы также можете проверить стройность стержней и комплектов стержней на растяжение или сжатие и изгиб. Здесь устанавливаются граничные значения, которые необходимо проверить. Если для стержней или комплектов стержней, подлежащих расчету, определены Длины при изгибе, они будут учтены при расчете стройности. Оценка проводится в таблицах результатов для Стройности.
Оптимизация - максимально допустимая загрузка
В дополнении можно провести оптимизацию для стандартизированных сечений (см. также раздел Сечения). При проверке возможных вариантов сравнивается загруженность с вариантом, определенным здесь с максимальным значением.
Сохранение результатов
Для моделей с несколькими тысячами объектов файлы результатов могут быть очень большими. В списке доступно два варианта, которые позволяют вам влиять на сохранение результатов расчета.
- По месту или По узлу сетки/точке сетки
Максимальные результаты сохраняются для всех точек напряжения стержней или узлов конечной сетки и точек сетки поверхностей. Это соответственно влияет на размер файла.
- По объекту
Сохраняются только максимальные результаты для каждого стержня или каждой поверхности. Файл результатов становится значительно меньше.
Настройки сглаживания для расчета на результатный стержень
Результатный стержень интегрирует внутренние усилия от стержней, поверхностей или объемов. Для расчета в дополнении вы можете управлять настройкой сглаживания при интеграции результатов. В списке доступны следующие варианты:
- Постоянно в элементах сетки
- Раздельное
- Непрерывное в пределах поверхностей или объемов
- Непрерывное в пределах комплектов поверхностей или объемов, иначе в пределах поверхностей или объемов
- Непрерывное во всех поверхностях или объемах
Отдельные возможности описаны в главе Сглаживание результатов руководства по RFEM.
Показ результатов
Если установлено контрольное поле 'Показать результаты по ситуации расчета', то результаты отображаются в таблицах для каждой ситуации расчета отдельно.
Вычисление результатов
Результаты поверхностей основываются на результатах в узлах конечной сетки, которые подготавливаются для графического отображения с учетом Настройки сглаживания. Как и для результатов статического анализа, в Навигаторе - результаты можно выбрать, будут ли значения отображаться в узлах конечной сетки или в точках сетки поверхностей (см. главу Результаты на поверхностях руководства по RFEM).
Два варианта в списке касаются результатов в таблицах: таким образом, вы можете управлять, будут ли значения выходиться для узлов сетки или точек сетки. Сетка поверхностей представляет собой независимую от конечной сетки выдачу в точках результатов с регулярными интервалами (см. главу Поверхности руководства по RFEM).
Настройки для сечений
В некоторых нормах расчета есть разделы, которые применяются только для замкнутых или только для открытых сечений. Разграничение между открытыми и замкнутыми сечениями для общих форм сечений осуществляется путем анализа доли Брета It,Bredt в общем моменте инерции на кручение It. Для замкнутых сечений момент инерции на кручение почти полностью образуется из доли Брета.
Жизненный цикл результатов
Как только вы вносите изменения в исходные данные, результаты расчета алюминия удаляются. Это обеспечивает уверенность, что расчет выполнен на основе правильных граничных условий. Однако в некоторых случаях может быть уместно сохранить результаты (например, внести изменения в сложную модель, которые не влияют на расчет). В этом случае деактивируйте контрольное поле. Теперь при изменении не будет выполняться перерасчет. Все результаты, связанные с этим изменением, будут отображаться красным шрифтом. Они могут быть больше недействительными. Лишь после повторного расчета они будут обновлены.
