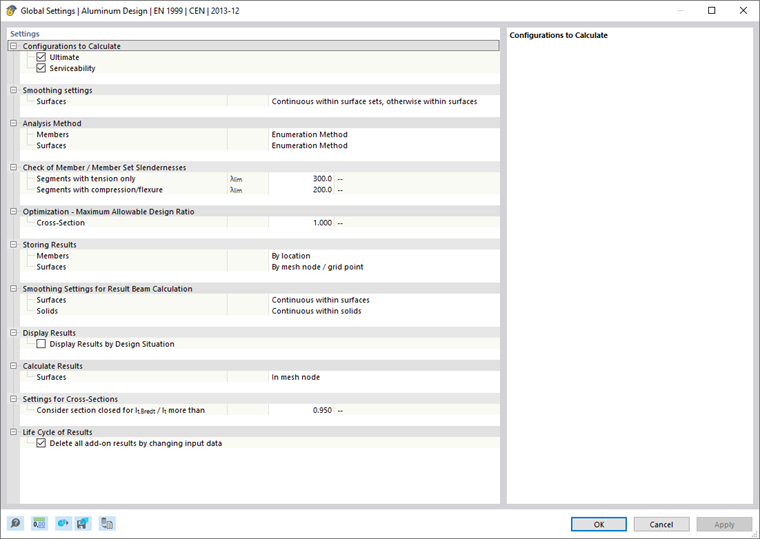

Configurações básicas para a verificação de alumínio são geridas na caixa de diálogo 'Configurações globais'. Neste capítulo, são descritas as configurações disponíveis na caixa de diálogo. Estas são independentes da norma de verificação, mas os valores padrão podem diferir.
Abrir configurações globais
Você pode abrir as configurações globais de uma das seguintes maneiras:
- Menu de contexto na entrada 'Verificação de alumínio' no navegador
- Botão
na barra de ferramentas das tabelas de verificação de alumínio.
Ao clicar no botão
, as configurações padrão da caixa de diálogo são restauradas de acordo com a norma de verificação selecionada.
Configurações a serem calculadas
Por padrão, a verificação está configurada para todas as configurações disponíveis. No entanto, se desejar, por exemplo, dispensar uma investigação da funcionalidade, você pode desativar a configuração de funcionalidade aqui. Posteriormente, não serão mais realizados verificações de funcionalidade e os dados de entrada para a verificação de alumínio serão reduzidos de acordo. Situações de verificação associadas a uma configuração desativada não serão mais consideradas na verificação. A atribuição da situação de verificação é feita na tabela Situações de Verificação.
Configurações de suavização
As configurações de suavização são relevantes para a verificação de superfícies. As tensões são calculadas para os nós da malha FE e depois suavizadas através de um processo de interpolação. Você verá na representação gráfica um percurso contínuo dos resultados.
Na lista, estão disponíveis as seguintes configurações de suavização:
- Constante nos elementos da malha
- Não contínua
- Contínua dentro de superfícies
- Contínua dentro de grupos de superfícies, caso contrário, dentro de superfícies (padrão)
- Contínua dentro de todas as superfícies
As opções individuais são descritas no capítulo Suavização dos Resultados do manual RFEM.
Métodos de comprovação
Nesta seção, você pode controlar como os esforços internos das combinações de carga e resultado são transmitidos para a verificação. Na lista, estão disponíveis três métodos de comprovação.
- Método de Enumeração
Todas as combinações de carga e resultado de uma situação de verificação são calculadas individualmente. Este método geralmente fornece os resultados mais precisos, mas pode levar a tempos de cálculo mais longos.
- Método Envolvente
Primeiramente, os esforços internos envolventes (máx/mín) de todas as combinações de carga e resultado de uma situação de verificação são calculados. Os verificações são então realizadas com esses esforços internos. Comparado ao método de enumeração, isso pode reduzir o tempo de cálculo. No entanto, não é garantido que todas as constelações sejam capturadas.
- Método Misto
Este método oferece um compromisso entre os outros dois métodos: Você pode definir um limite superior para as variantes de uma situação de verificação para barras e superfícies que devem ser verificadas pelo método de enumeração. Assim que o número de combinações de carga e resultado exceder esse limite, a verificação é feita pelo método envolvente.
Verificação das esbeltas de barras/conjuntos de barras
No âmbito da verificação de alumínio, você pode verificar também a esbeltez de barras e conjuntos de barras sob tração ou compressão e flexão. Os valores limites a serem verificados são definidos aqui. Caso sejam definidos Comprimentos de Pandeamento para as barras ou conjuntos de barras a serem verificadas, eles serão considerados no cálculo da esbeltez. A avaliação é feita nas tabelas de resultados para Esbeltez.
Otimização - utilização máxima permitida
Dentro do módulo adicional, pode-se realizar uma otimização para perfis padronizados (ver também a seção Perfis). Na avaliação das possíveis variantes, a utilização da variante comparada é com o valor máximo definido aqui.
Salvando os resultados
Para modelos com milhares de objetos, os arquivos de resultados podem se tornar muito grandes. Na lista existem duas opções que permitem influenciar a forma como os resultados de verificação são salvos.
- Por local ou Por nós da malha/ponto de grade
Os resultados máximos são guardados para todos os pontos de tensão das barras ou nós da malha FE e pontos de grade das superfícies. Isso tem um impacto correspondente no tamanho do arquivo.
- Por objeto
Somente os resultados máximos de cada barra ou superfície são salvos. O arquivo de resultados torna-se bem menor.
Configurações de suavização para o cálculo de barras de resultados
Uma Barra de Resultados integra os esforços internos de barras, superfícies ou corpos volumétricos. Para a verificação no módulo adicional, você pode controlar qual configuração de suavização será usada na integração dos resultados. Na lista, estão disponíveis as seguintes opções:
- Constante nos elementos da malha
- Não contínua
- Contínua dentro de superfícies ou corpos volumétricos
- Contínua dentro de grupos de superfícies ou volumes, caso contrário, dentro de superfícies ou corpos volumétricos
- Contínua dentro de todas as superfícies ou corpos volumétricos
As opções individuais são descritas no capítulo Suavização dos Resultados do manual RFEM.
Exibir resultados
Se a caixa de seleção 'Exibir resultados por situação de verificação' estiver marcada, os resultados são mostrados separadamente nas tabelas para cada situação de verificação.
Calcular resultados
Os resultados das superfícies são baseados nos resultados nos nós da malha FE, que são processados conforme os Configurações de suavização para a saída gráfica. Assim como para os resultados da análise estática, você pode selecionar no navegador de resultados se os valores devem ser apresentados nos nós da malha FE ou nos pontos de grade das superfícies (veja o capítulo Valores dos Resultados em Superfícies do manual RFEM).
As duas opções da lista referem-se aos resultados nas tabelas: Com estas, você pode controlar se os valores dos nós da malha ou dos pontos de grade são exibidos. A grade das superfícies oferece uma saída independente da malha FE em pontos de resultado com intervalos regulares (veja o capítulo Superfícies do manual RFEM).
Configurações para perfis
Em algumas normas de verificação, existem seções que se aplicam apenas a perfis fechados ou abertos. A distinção entre perfis abertos e fechados em formas gerais de perfil é feita observando-se a contribuição de Bredt It,Bredt no momento de inércia torsional total It. Para perfis fechados, o momento de inércia torsional resulta quase que inteiramente da contribuição de Bredt.
Ciclo de vida dos resultados
Assim que você faz uma alteração nos dados de entrada, os resultados da verificação de alumínio são eliminados. Isso garante que a verificação se baseie nas condições corretas de contorno. No entanto, em alguns casos, pode ser apropriado manter os resultados (por exemplo, para fazer uma alteração em um modelo complexo que não afete a verificação). Nesse caso, desative a caixa de seleção. Com uma alteração, nenhum novo cálculo é realizado agora. Todos os resultados afetados por esta alteração são então exibidos em vermelho. Eles podem não ser mais válidos. Somente após uma nova verificação eles serão atualizados.
