Základní nastavení pro návrh hliníkových konstrukcí se spravují v dialogu 'Globální nastavení'. V této kapitole jsou popsána nastavení dostupná v dialogu. Tyto nastavení jsou nezávislá na návrhové normě, avšak výchozí hodnoty se mohou lišit.

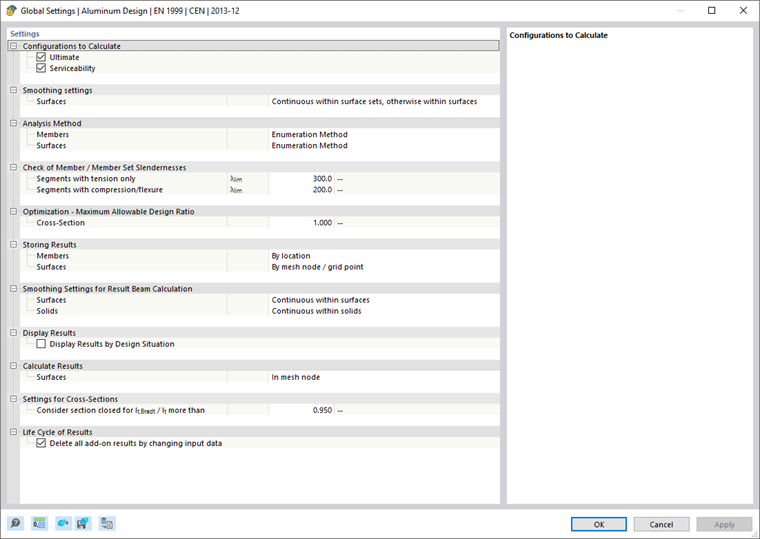

Otevření globálních nastavení
Globální nastavení můžete otevřít jednou z následujících možností:
- Kontextová nabídka v položce navigatoru 'Návrh hliníkových konstrukcí'
- Tlačítko
v panelu nástrojů tabulek pro návrh hliníkových konstrukcí.
Kliknutím na tlačítko
obnovíte výchozí nastavení dialogu podle vybrané návrhové normy.
Konfigurace k posouzení
Výchozím nastavením je návrh ve všech dostupných konfiguracích. Pokud se například rozhodnete upustit od ověření použitelnosti, můžete zde konfigurační use pro použitelnost deaktivovat. Poté už nebudou prováděna ověření použitelnosti a vstupní data pro návrh hliníkových konstrukcí budou odpovídajícím způsobem zredukována. Návrhové situace přiřazené deaktivované konfiguraci nebudou při ověřování zohledněny. Přidělení návrhové situace se provádí v tabulce Návrhové situace.
Nastavení vyhlazování
Nastavení vyhlazování je relevantní pro návrh ploch. Napětí se určují pro uzly MKP sítě a poté se vyhlazují interpolací. To vám umožní vidět hladký průběh výsledků v grafice.
V seznamu jsou k dispozici následující nastavení vyhlazování:
- Konstantní v síťových prvcích
- Nespojitě
- Spojitě v rámci ploch
- Spojitě v rámci sad ploch, jinak v rámci ploch (výchozí nastavení)
- Spojitě ve všech plochách
Jednotlivé možnosti jsou popsány v kapitole Výsledek vyhlazování manuálu RFEM.
Metoda ověření
V této sekci můžete řídit, jak se vnitřní síly z kombinací zatížení a výsledků předávají do návrhu. V seznamu jsou na výběr tři metody ověření.
- Metoda výčtu
Všechny kombinace zatížení a výsledků návrhové situace se počítají jednotlivě. Tento přístup zpravidla poskytuje nejpřesnější výsledky, ale může vést k delší době výpočtu.
- Metoda obalování
Nejprve se vypočítají obalové vnitřní síly (max/min) všech kombinací zatížení a výsledků návrhové situace. Ověření se provádí s těmito vnitřními silami. Ve srovnání s metodou výčtu lze tímto způsobem zkrátit dobu výpočtu, ale nelze vyloučit, že všechny konstelace budou zachyceny.
- Smíšená metoda
Tento přístup nabízí kompromis mezi dvěma dalšími metodami: Můžete stanovit horní hranici pro varianty návrhové situace pro pruty a plochy, které mají být navrženy podle metody výčtu. Jakmile počet kombinací zatížení a výsledků překročí tuto hranici, provádí se návrh podle obalové metody.
Kontrola štíhlosti prutů/sad prutů
V rámci návrhu hliníkových konstrukcí můžete také ověřit štíhlost prutů a sad prutů za tah nebo tlak, respektive ohyb. Zde se stanoví hraniční hodnoty, které mají být zkontrolovány. Pokud jsou pro navrhované pruty nebo sady prutů definovány Délky k vybočení, budou při výpočtu štíhlosti brány v úvahu. Vyhodnocení probíhá v tabulkách výsledků pro štíhlost Štíhlosti.
Optimalizace - maximálně přípustné využití
V rámci add-onu může být pro standardizované průřezy prováděna optimalizace (viz také sekce Průřezy). Při kontrole možných variant se porovnává využití varianty s nejvyšší hodnotou definovanou na tomto místě.
Ukládání výsledků
U modelů s několika tisíci objekty mohou být výsledkové soubory velmi velké. V seznamu jsou na výběr dvě možnosti, jak můžete ovlivnit ukládání návrhových výsledků.
- Podle místa respektive Podle uzlů sítě/rastrového bodu
Maximální výsledky se ukládají pro všechny napěťové body prutů, respektive uzlů MKP sítě a rastrové body ploch. To odpovídá na velikost souboru.
- Podle objektu
Ukládají se pouze maximální výsledky pro každý prut respektive plochu. Výsledkový soubor je podstatně menší.
Nastavení vyhlazování pro výpočet výsledkového prutu
- memberResultBeamTab Výsledkový prut]] integruje vnitřní síly z prutů, ploch nebo objemových těles. Pro návrh v add-onu můžete řídit, které nastavení vyhlazování se při integraci výsledků použije. V seznamu jsou na výběr následující možnosti:
- Konstantní v síťových prvcích
- Nespojitě
- Spojitě v rámci ploch respektive objemových těles
- Spojitě v rámci sad ploch respektive sad objemů, jinak v rámci ploch respektive objemových těles
- Spojitě ve všech plochách respektive objemových tělesech
Jednotlivé možnosti jsou popsány v kapitole Výsledek vyhlazování manuálu RFEM.
Zobrazit výsledky
Je-li zaškrtnuto pole 'Zobrazit výsledky podle návrhové situace', výsledky se v tabulkách zobrazují zvlášť pro každou návrhovou situaci.
Výpočet výsledků
Výsledky ploch jsou založeny na výsledcích v uzlech MKP sítě, které se připravují pro grafické zobrazení s ohledem na nastavení vyhlazování. Stejně jako pro výsledky statické analýzy můžete ve správci - výsledky vybrat, zda se hodnoty zobrazí v uzlech MKP sítě nebo v rastrových bodech plochy (viz kapitola Výsledkové hodnoty na plochách manuálu RFEM).
Dvě možnosti seznamu se týkají výsledků v tabulkách: Můžete tak řídit, zda se hodnoty uzlů sítě nebo rastrových bodů budou zapisovat. Rozložení ploch představuje nezávislé na MKP síti zobrazení v místech výsledků s pravidelnými rozestupy (viz kapitola Plochy manuálu RFEM).
Nastavení průřezů
V některých návrhových normách existují části, které platí pouze pro uzavřené nebo otevřené průřezy. Rozdělení mezi otevřenými a uzavřenými průřezy u obecných tvarů průřezu se provádí na základě podílu Bredt It,Bredt na celkovém torzním momentu setrvačnosti It. U uzavřených průřezů se torzní moment setrvačnosti určuje téměř zcela z Bredtova podílu.
Životní cyklus výsledků
Jakmile provedete změnu v vstupních datech, výsledky návrhu hliníkových konstrukcí se smažou. Tím je zajištěno, že návrh vychází ze správných okrajových podmínek. V některých případech může však být vhodné výsledky uchovat (například pro provedení změny v komplexním modelu, která nemá vliv na návrh). V takovém případě deaktivujte zaškrtávací pole. Při změně se nyní neprovádí nový výpočet. Všechny výsledky dotčené touto změnou se pak zobrazí červeným písmem. Mohou už být neplatné. Až po novém návrhu budou aktualizovány.
