Grasshopper Schnittstelle
Nach der Aktivierung der Schnittstelle wird der Dlubal-Tab in Grasshopper verfügbar. Dieser ist in drei Hauptkomponentengruppen organisiert:
- Modelldaten
- Lasten
- RFEM 6 Import/Export.

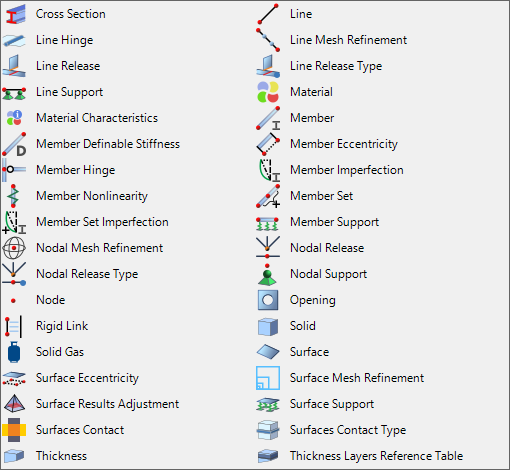

Modelldaten
Diese Gruppe wird verwendet, um das Strukturmodell zu definieren und zu verwalten, einschließlich:
- Materialien, Querschnitte und Dicken (einschließlich geschichteter Strukturen)
- Knoten (einschließlich Knoten-Netzverfeinerung und Knotenlager)
- Linien (einschließlich Linien-Netzverfeinerung und Linienlager)
- Stäbe (einschließlich Exzentrizitäten, Gelenke, Nichtlinearitäten und Stabsätze)
- Flächen (einschließlich Öffnungen, Exzentrizitäten, Flächen-Netzverfeinerungen und Flächenlager)
- Volumenkörper
- Spezialobjekte (wie starre Verbindungen, Liniengelenke, Knoten- und Linienfreigaben, Flächenkontakte und Flächenergebnisanpassungen)

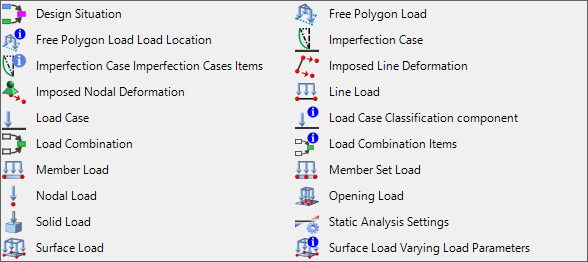

Lasten
Die Lastengruppe bietet Komponenten zur Definition und Verwaltung von Lasten, einschließlich:
- Lastfälle, Imperfektionsfälle, Entwurfssituationen und Lastkombinationen
- Knoten-, Linien-, Stab-, Stabsatz-, Flächen- und Volumenlasten
- Knoten- und Linienzwangsverschiebungen
- Freie Polygonlasten
- Imperfektionen

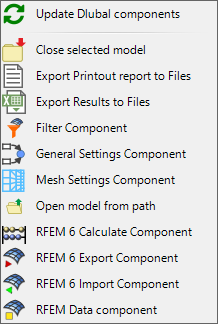

RFEM 6 Import/Export
Die letzte Gruppe enthält Komponenten zur allgemeinen Steuerung von RFEM 6. Sie ermöglicht Folgendes:
- Globale FE-Netzeinstellungen konfigurieren
- Daten von Grasshopper nach RFEM exportieren (einschließlich der Nutzung von Vorlagen)
- Die Berechnung starten
- Ergebnisse in CSV oder XML exportieren
- RFEM 6-Dateien öffnen und schließen
- Daten von RFEM in Grasshopper importieren
