Příslušné objekty konstrukce Dlubal v Grasshopperu

Rozhraní Grasshopper

Po aktivaci rozhraní se v Grasshopperu stane dostupná karta Dlubal. Je organizována do tří hlavních skupin komponent: Modelová data, Zatížení a Import/Export RFEM 6.

Modelová data

Tato skupina slouží k definování a správě modelu konstrukce, včetně:

• Materiálů, průřezů a tlouštěk (včetně vrstevnatých struktur)
• Uzlů (včetně zpřesnění sítě uzlů a uzlových podpor)
• Linií (včetně zpřesnění sítě linií a liniových podpor)
• Prvků (včetně excentricit, kloubů, nelinearit a sad prvků)
• Ploch (včetně otvorů, excentricit, zpřesnění sítě ploch a ploch podpor)
• Těles
• Speciálních objektů (jako jsou tuhý spoj, liniové klouby, uzlové a liniové uvolnění, kontakty ploch a úpravy výsledků ploch)

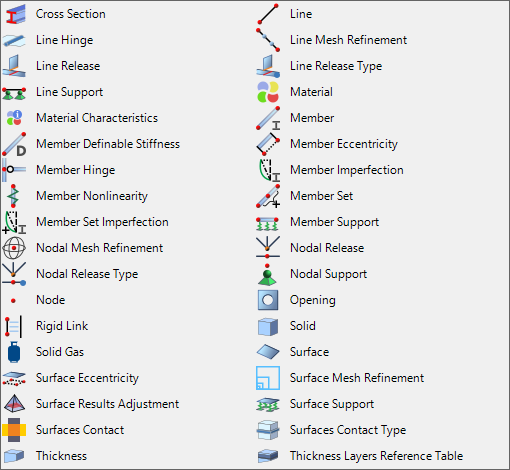

Skupina Údaje o modelu Dlubal v programu Grasshopper

Zatížení

Skupina Zatížení poskytuje komponenty pro definování a správu zatížení, včetně:

• Případů zatížení, případů imperfekcí, návrhových situací a kombinací zatížení
• Uzlových, liniových, prutových, sad prutů, plošných a objemových zatížení
• Předepsaných uzlových a liniových posunů
• Volných polygonálních zatížení
• Imperfekcí

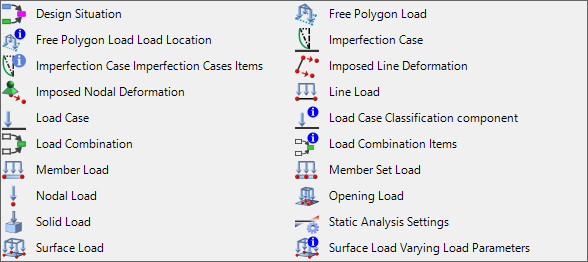

Skupina Zatížení Dlubal v programu Grasshopper

Import/Export RFEM 6

Poslední skupina obsahuje komponenty pro obecnou kontrolu RFEM 6. Umožňuje:

• Nastavení globální sítě konečných prvků
• Export dat z Grasshopperu do RFEM (včetně použití šablon)
• Zahájení výpočtu
• Export výsledků do CSV nebo XML
• Otevření a zavření souborů RFEM 6
• Import dat z RFEM do Grasshopperu

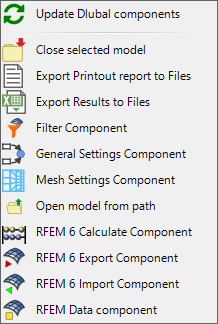

Skupina Základní údaje RFEM 6 v programu Grasshopper
