Interfaz de Grasshopper
Después de activar la interfaz, la pestaña de Dlubal se vuelve disponible en Grasshopper. Está organizada en tres grupos principales de componentes:
- Datos del Modelo
- Cargas
- Importación/Exportación de RFEM 6.

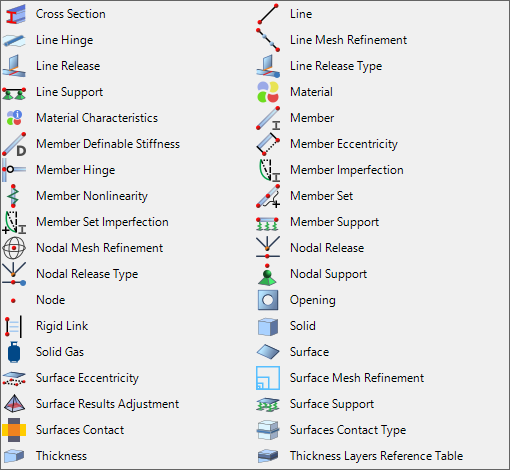

Datos del Modelo
Este grupo se utiliza para definir y gestionar el modelo estructural, incluyendo:
- Materiales, secciones transversales y espesores (incluyendo estructuras en capas)
- Nodos (incluyendo el refinamiento de la malla de nodos y apoyos nodales)
- Líneas (incluyendo el refinamiento de la malla de líneas y apoyos de líneas)
- Miembros (incluyendo excentricidades, juntas, no linealidades y conjuntos de miembros)
- Superficies (incluyendo aperturas, excentricidades, refinamientos de malla de superficies y apoyos de superficies)
- Sólidos
- Objetos especiales (como enlaces rígidos, juntas de líneas, liberaciones nodales y de líneas, contactos de superficies y ajustes de resultados de superficies)

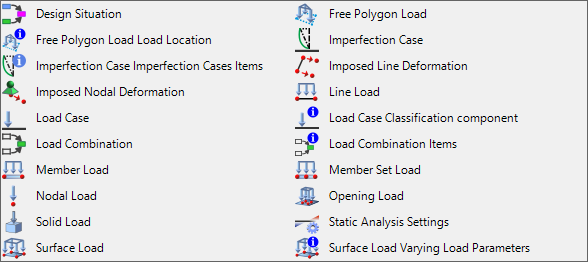

Cargas
El grupo de Cargas proporciona componentes para definir y gestionar cargas, incluyendo:
- Casos de carga, casos de imperfección, situaciones de diseño y combinaciones de carga
- Cargas nodales, de línea, de miembro, de conjunto de miembros, de superficie y de sólido
- Desplazamientos impuestos nodales y de línea
- Cargas poligonales libres
- Imperfecciones
Importación/Exportación de RFEM 6
El grupo final contiene componentes para el control general de RFEM 6. Te permite:
- Configurar ajustes globales de la malla de elementos finitos
- Exportar datos de Grasshopper a RFEM (incluyendo el uso de plantillas)
- Iniciar el cálculo
- Exportar resultados a CSV o XML
- Abrir y cerrar archivos de RFEM 6
- Importar datos de RFEM a Grasshopper
