Interfejs Grasshopper
Po aktywowaniu interfejsu, zakładka Dlubal staje się dostępna w Grasshopper. Jest ona zorganizowana w trzy główne grupy komponentów: Dane Modelu, Obciążenia oraz Import/Eksport RFEM 6.

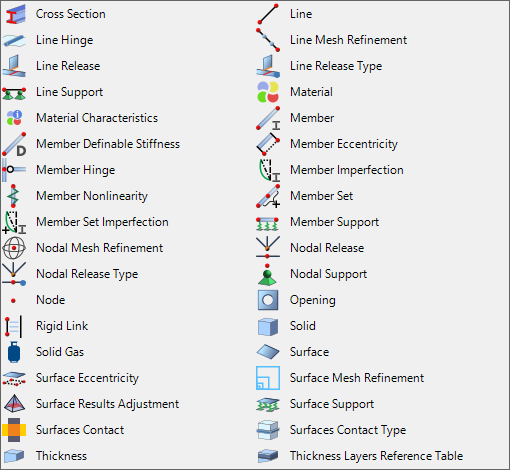

Dane Modelu
Ta grupa służy do definiowania i zarządzania modelem konstrukcyjnym, w tym:
- Materiały, przekroje i grubości (w tym struktury warstwowe)
- Węzły (w tym uszczegółowienie siatki węzłów oraz podpory węzłowe)
- Linie (w tym uszczegółowienie siatki linii i podpory liniowe)
- Pręty (w tym mimośrody, przeguby, nieliniowości oraz zestawy prętów)
- Powierzchnie (w tym otwory, mimośrody, uszczegółowienia siatki powierzchni i podpory powierzchni)
- Bryły
- Obiekty specjalne (takie jak sztywne połączenia, przeguby liniowe, zwolnienia węzłowe i liniowe, kontakty powierzchniowe oraz korekty wyników powierzchniowych)

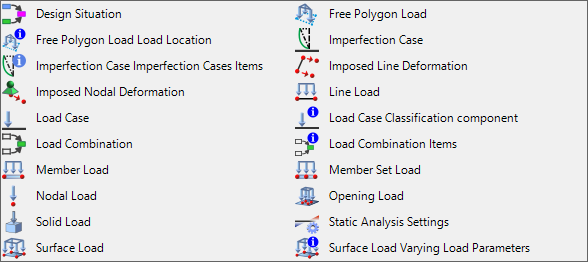

Obciążenia
Grupa Obciążenia dostarcza komponenty do definiowania i zarządzania obciążeniami, w tym:
- Przypadki obciążeń, przypadki imperfekcji, sytuacje obliczeniowe oraz kombinacje obciążeń
- Obciążenia węzłowe, liniowe, prętowe, zestawów prętów, powierzchniowe i bryłowe
- Wymuszone przemieszczenia węzłowe i liniowe
- Swobodne obciążenia wielokątne
- Imperfekcje

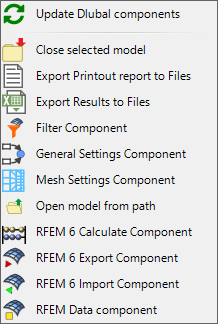

Import/Eksport RFEM 6
Ostatnia grupa zawiera komponenty do ogólnego sterowania RFEM 6. Pozwala ona na:
- Konfigurowanie globalnych ustawień siatki elementów skończonych
- Eksport danych z Grasshopper do RFEM (w tym użycie szablonów)
- Rozpoczęcie obliczeń
- Eksport wyników do CSV lub XML
- Otwieranie i zamykanie plików RFEM 6
- Import danych z RFEM do Grasshopper
