Interfaccia Grasshopper
Dopo aver attivato l'interfaccia, la scheda Dlubal diventa disponibile in Grasshopper. È organizzata in tre gruppi principali di componenti: Dati del Modello, Carichi e Importazione/Esportazione RFEM 6.

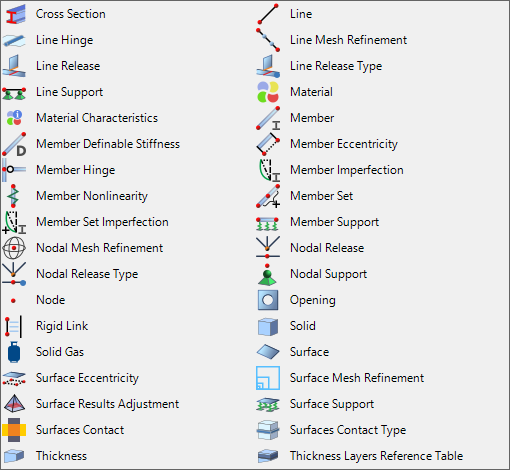

Dati del Modello
Questo gruppo viene utilizzato per definire e gestire il modello strutturale, inclusi:
- Materiali, sezioni trasversali e spessori (inclusi strutture stratificate)
- Nodi (inclusa la raffinazione della mesh nodale e i vincoli nodali)
- Linee (inclusa la raffinazione della mesh di linee e i supporti di linea)
- Aste (incluse eccentricità, cerniere, non linearità e set di aste)
- Superfici (incluse aperture, eccentricità, raffinamenti della mesh di superficie e supporti di superficie)
- Solidi
- Oggetti speciali (come collegamenti rigidi, cerniere di linea, rilasci nodali e di linea, contatti di superficie e aggiustamenti dei risultati di superficie)

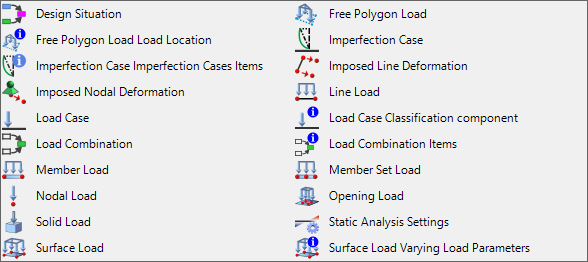

Carichi
Il gruppo Carichi fornisce componenti per definire e gestire i carichi, inclusi:
- Casi di carico, casi di imperfezione, situazioni di progetto e combinazioni di carico
- Carichi nodali, di linea, su aste, su set di aste, di superficie e sui solidi
- Spostamenti imposti nodali e di linea
- Carichi poligonali liberi
- Imperfezioni

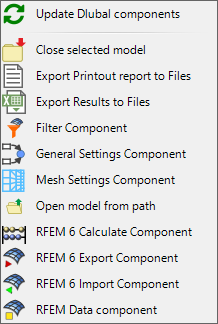

Importazione/Esportazione RFEM 6
Il gruppo finale contiene componenti per il controllo generale di RFEM 6. Ti consente di:
- Configurare le impostazioni globali della mesh FE
- Esportare dati da Grasshopper a RFEM (incluso l'uso di modelli)
- Avviare il calcolo
- Esportare risultati in CSV o XML
- Aprire e chiudere file RFEM 6
- Importare dati da RFEM in Grasshopper
