Objets structuraux Dlubal pertinents dans Grasshopper

Interface Grasshopper

Après l'activation de l'interface, l'onglet Dlubal devient disponible dans Grasshopper. Il est organisé en trois groupes de composants principaux :

1. Modèle de données
2. Charges
3. Importation/Exportation RFEM 6.

Modèle de données

Ce groupe est utilisé pour définir et gérer le modèle structurel, y compris :

• Matériaux, sections transversales et épaisseurs (y compris les structures en couches)
• Nœuds (y compris le raffinement du maillage des nœuds et les appuis nodaux)
• Lignes (y compris le raffinement du maillage des lignes et les appuis linéaires)
• Barres (y compris les excentricités, les articulations, les non-linéarités et les ensembles de barres)
• Surfaces (y compris les ouvertures, les excentricités, les raffinements de maillage de surface et les appuis de surface)
• Solides
• Objets spéciaux (tels que les liaisons rigides, les articulations linéaires, les libérations nodales et linéaires, les contacts de surface et les ajustements des résultats de surface)

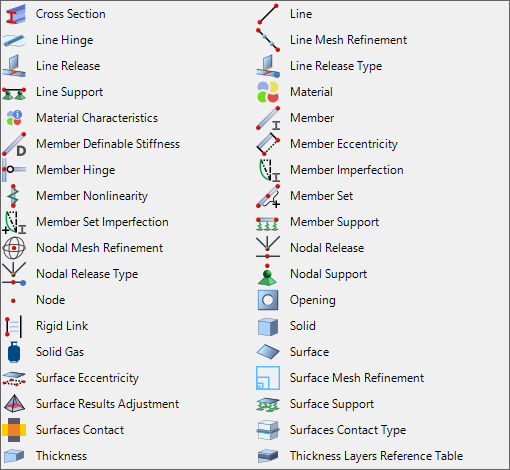

Groupe de données du modèle Dlubal dans Grasshopper

Charges

Le groupe Charges fournit des composants pour définir et gérer les charges, y compris :

• Cas de charge, cas d'imperfection, situations de conception et combinaisons de charges
• Charges nodales, linéaires, sur barres, ensembles de barres, surfaces et solides
• Déplacements imposés nodaux et linéaires
• Charges polygonales libres
• Imperfections

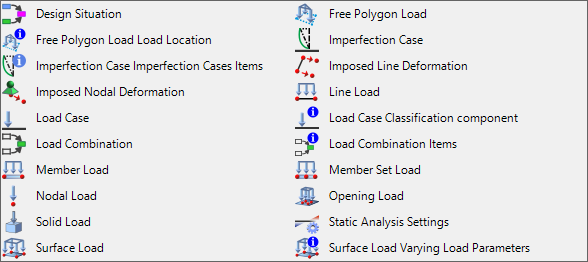

Groupe de charges Dlubal dans Grasshopper

Importation/Exportation RFEM 6

Le dernier groupe contient des composants pour le contrôle général de RFEM 6. Il vous permet de :

• Configurer les paramètres de maillage EF globaux
• Exporter des données de Grasshopper vers RFEM (y compris l'utilisation de modèles)
• Démarrer le calcul
• Exporter les résultats en CSV ou XML
• Ouvrir et fermer des fichiers RFEM 6
• Importer des données de RFEM dans Grasshopper

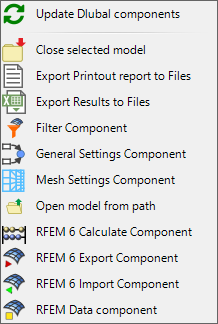

Groupe principal RFEM 6 dans Grasshopper
