木结构设计属性 - 杆件

设计验算的基本边界条件是通过将木结构设计类型分配给要设计的对象来定义的。 可以在各个对话框中选择杆件或杆件集,使用输入表“木结构设计的类型”,也可以在设计属性对话框中选择木结构对象。

根据材料的不同,对象中的设计属性也可用于激活的设计模块。 杆件可以作为杆件设计,也可以通过使用上级杆件集进行设计(另见本章的杆件集)。 也可以通过代表分配设计属性,在{%!000461 代表]]一章中对此进行了介绍。

用户可以在不同的木结构设计规范中选择不同的设计规范。 设计规范在模型的基本数据中选择,参见规范 I]]#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000021 关于静力类型的介绍请参阅本手册的相应章节。

从列表中选择现有的木结构设计类型,或者使用按钮 新建 创建一个新的类型。 的 多选 可以以图形方式选择另一个对象,从中导入相应类型的木结构设计。 通过点击按钮 编辑 来打开所选类型的编辑菜单。

所有的木结构属性都可以在工作窗口中以图形方式显示。 您可以在“木结构设计的类型”菜单项下找到相应的显示选项。 %\}。 因此可以通过 打印图形轻松检查分配是否正确,并获得清晰的文档。

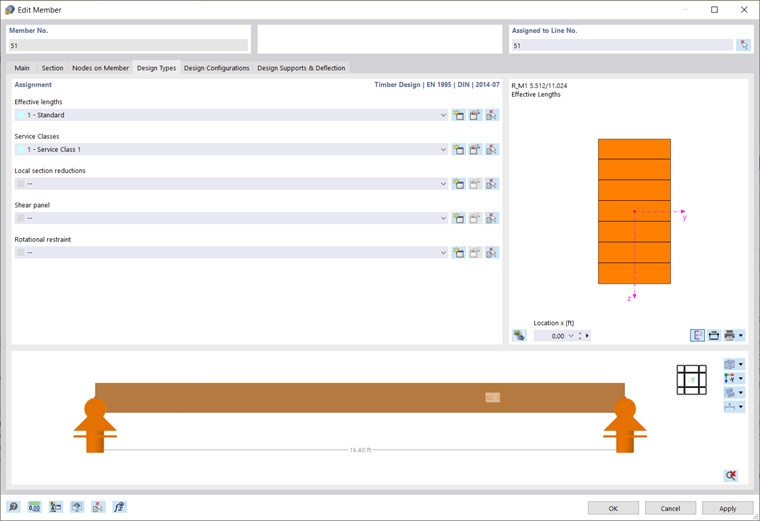

在杆件或杆件集编辑对话框的下部,会显示木结构设计的选项。
