杆件局部截面折减

局部杆截面削弱允许在验算中考虑以缺口形式出现的截面削弱。

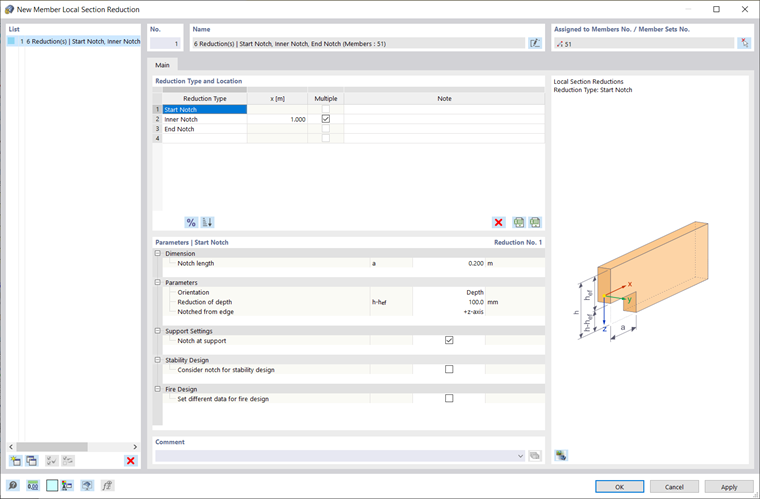

“新建局部杆件截面折减”对话框

削弱类型和位置

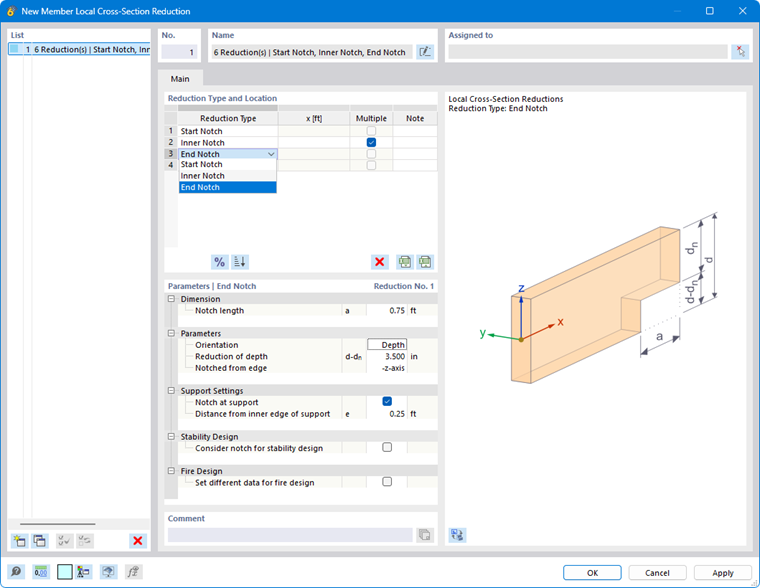

可针对杆件或杆组沿线的不同位置定义削弱。在列表中选择相应的缺口类型，以确定所需的行数：

• 起始缺口
• 中间缺口
• 终止缺口

然后分别输入杆件或杆组上的位置 x。这是起始节点与削弱中心之间的距离（见图 缺口位置 x 和长度 a）。您可以将该距离作为绝对值或相对值输入：使用按钮 可在两种输入方式之间切换。

如果中间缺口以等间距且缺口长度相同的方式布置，请勾选“多重”选项。随后可在 参数 部分定义缺口数量以及削弱之间的间距。

按钮 可用于按位置 x 升序排列表格中定义的设计参数。

参数

在下方部分中，您可定义所选缺口的几何形状和位置。对于中间缺口的多重定义，请输入缺口的数量和偏移量（等间距）。在此同样可以将偏移量设为绝对值或相对值输入。

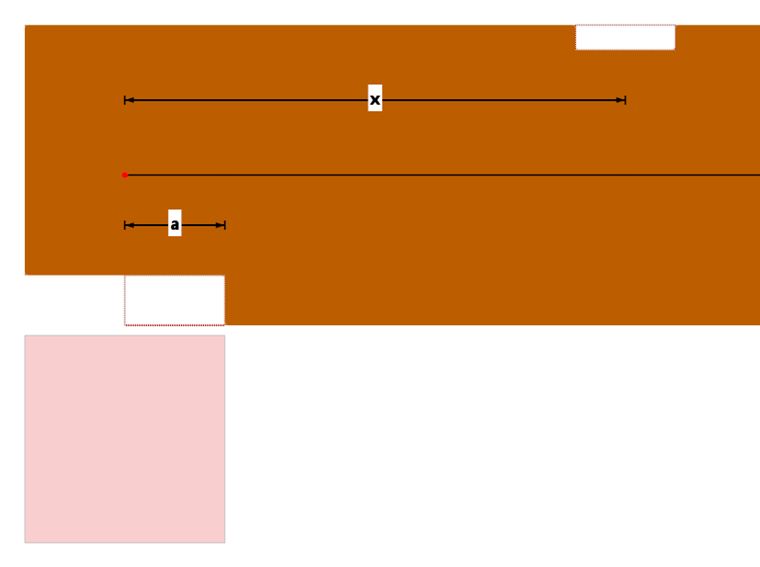

缺口的 x 位置和长度 a：棕色轮廓 = 实际梁 | 红色节点 = 杆件起点 | 黑色线 = 杆件（结构体系）

如果杆截面削弱同时也是支座处的缺口，您可以启用 支座处缺口 选项（不适用于中间缺口）。这样，在削弱截面处的剪力验算中将考虑降低后的剪切强度，该强度取决于作为截面削弱的缺口几何形状。

复选框 考虑稳定性验算中的缺口 可用于在稳定性验算的长细比计算中考虑截面削弱。例如，这适用于中部三分之一范围内存在杆截面削弱的柱。

如果缺口在防火情况下完全或部分受保护，请勾选复选框 设置防火验算的其他数据。随后可通过取消受保护侧的复选框，定义不同于其余杆件的火灾暴露条件。

图形显示

当您已将杆截面削弱分配给某根杆或杆组后，可以通过图形方式检查参数。对此有两种方式可供选择。

对话框图形

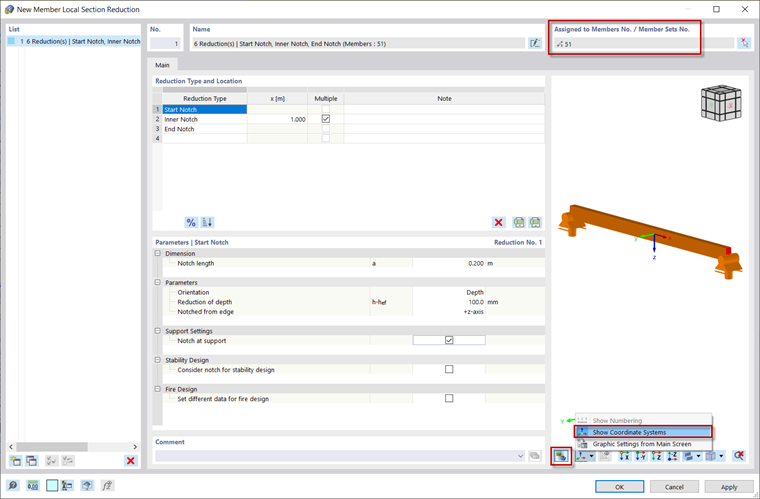

通过对话框图形中的按钮 ，您可以显示模型局部视图，其中展示对象的削弱和支座。为检查缺口位置或杆起点和终点，请显示局部杆轴系。

在对话图形中显示局部杆件截面缩减和杆轴

RFEM/RSTAB 工作窗口

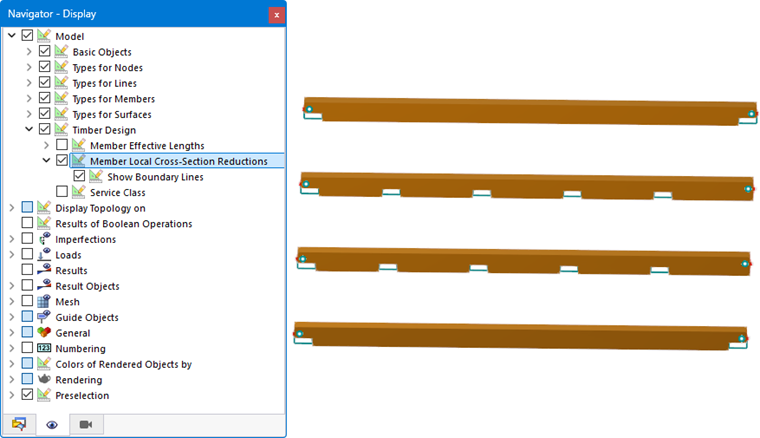

在导航器 - 显示 中，您可以在类别 模型 → 木结构设计 下启用 局部杆截面削弱 的图形显示，包括边界线。对于所有具有杆截面削弱的杆件和杆组，缺口会在模型中的相应位置显示。

在模型中显示杆件局部截面缩减
