截面

在 截面 表格的 '木结构设计' 类别中，列出了您在模型中创建的所有截面。

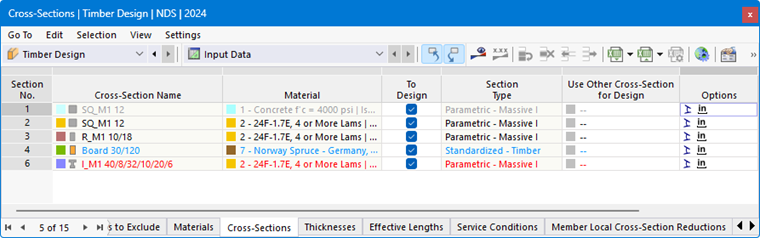

木结构设计的“截面”表

允许的截面

杆件截面的木结构设计基于 规范。您可以通过字体颜色识别某个截面是否被允许且与设计相关。颜色含义如下：

• 黑色：截面适合进行设计验算，并用于待设计的对象
• 红色：截面不适用于木结构设计
• 蓝色：截面未在模型中使用
• 灰色：截面未用于待设计的对象

单个截面的类别在表格的 '截面类型' 列中指定。

具有无效截面的对象将不会在设计验算中被考虑——即使该截面的 '待设计' 选项已激活。这些对象会在 待设计的对象 表格中自动标记为 '无效/已停用'。

从设计中移除截面

对于有效的截面，您可以通过取消勾选 '待设计' 复选框，将所有使用了该截面的对象排除在设计之外。这样，这些对象在 待设计的对象 表格中将被归类为 '无效/已停用'，并且不会在设计验算中检查。

调整截面

如果需要，您可以在编辑对话框中调整截面的特性。要执行此操作，请双击截面所在的行，或单击表格工具栏中的 按钮。

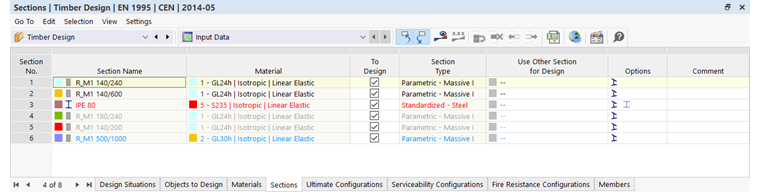

在 '选项' 表格列中，会显示用于表示规定或修改数值的图标（参见图片 '截面' 表格）。它们让您可以快速概览所使用的截面。例如，图标 指的是一个旋转过的截面。

使用其他截面进行设计

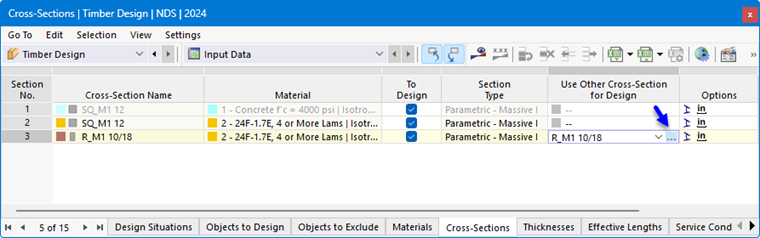

您可以对设计验算使用与 RFEM/RSTAB 计算不同的截面：为此，请单击 '使用其他截面进行设计' 表格列的相应行。然后，您可以使用 按钮从库中导入截面。

用于设计的其他截面

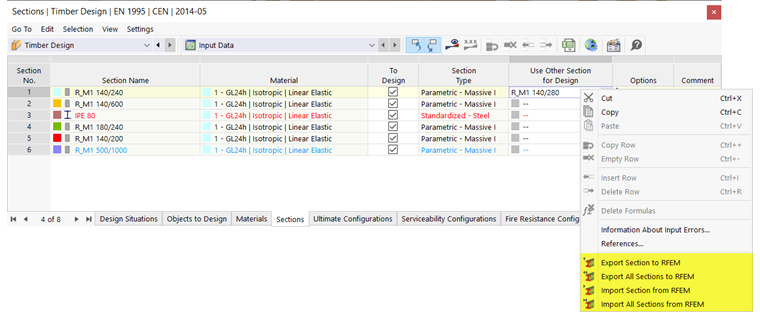

如果在列中存储了另一个截面，快捷菜单中会提供更多选项。您可以使用它们将该新截面传递给 RFEM 或 RSTAB，以便它也能用于结构分析。同时，也可以将原始截面重新导入到表格中。

使用不同截面时的混凝土菜单

截面优化

木结构设计模块提供了优化标准截面的功能。在这种简化优化中，程序会在同一截面系列中寻找可能的最小截面，该截面需满足所有设计验算的验算准则低于在 全局设置 对话框中定义的最大允许利用率。

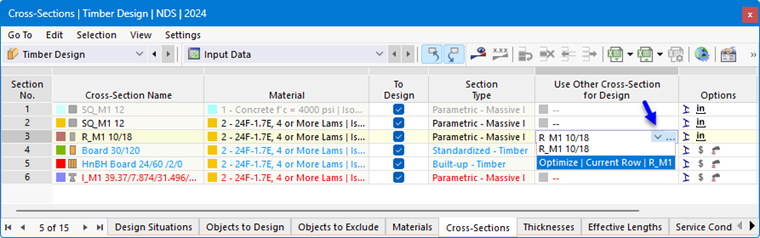

要优化截面，请单击 '使用其他截面进行设计' 表格列的相应单元格。然后在列表中选择 优化 选项。

优化截面

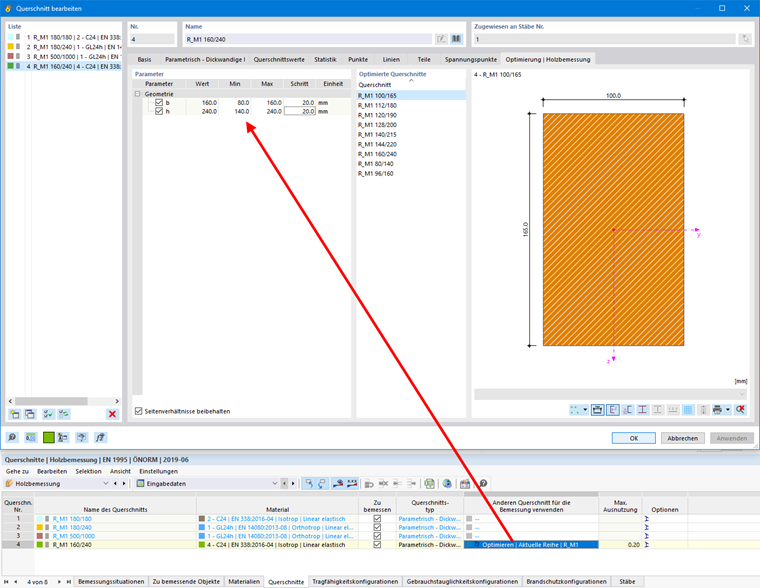

此时会打开截面编辑对话框。在 '优化 | 木结构设计' 选项卡中，您可以指定优化的参数。

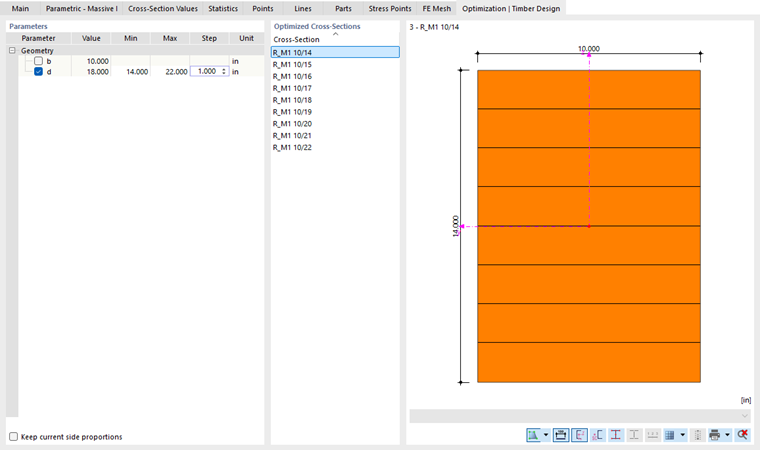

优化木截面

在 '几何形状' 列中，勾选您想要更改的（一个或多个）参数。然后，您可以在 '最小' 和 '最大' 列中输入参数的下限和上限。 '步骤' 控制优化过程中参数尺寸变化的增量。如果要 '保持纵横比'，请勾选相应的复选框，并指定外部尺寸的优化参数。

截面优化适用与使用其他截面时相同的条件（见上文）。所有截面变体的设计验算都使用结构分析的内力进行。之后，最优的变体会在表格列中输出。更改后的截面对 RFEM/RSTAB 模型中刚度和内力的影响将不予考虑。因此，请使用快捷菜单中的选项将优化后的截面传递到模型中（参见图片 使用其他截面时的快捷菜单）。

使用 模型优化 模块可以实现全面的结构优化。
