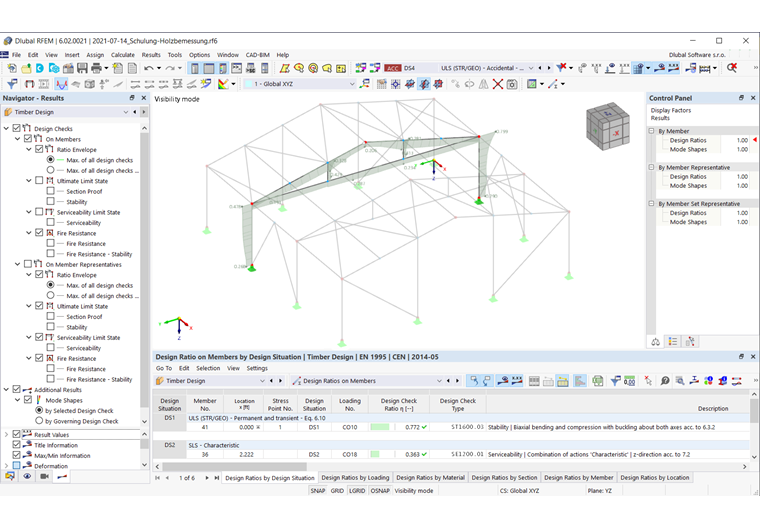

图形 für 木结构设计

设计结果的评估和记录主要以图形方式进行。在工作窗口中，您可以使用与静力分析相同的选择选项和结果评估可能性。例如，您可以对杆件使用可见性，对面使用结果剖面。

导航器 - 结果

为了在模型上显示不同的结果类型，导航器 - 结果已针对设计模块进行了调整。木结构设计验算在导航器列表中的结果类型**木结构设计**下进行管理。

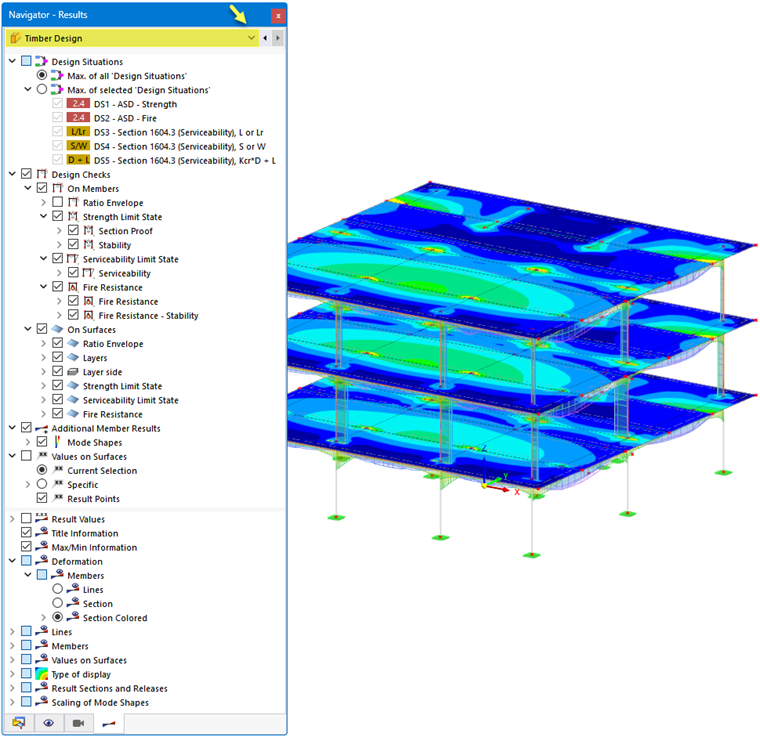

Navigator for Wood Design Results

在**设计状况**类别中，您可以指定是显示所有设计状况中的最大结果（“包络”），还是显示特定设计状况的最大值。

在**设计验算**类别中，您可以选择杆件或面的结果类型。可以进行多项选择；选中的结果将同时在模型上显示（见图 显示多个结果类型）。

• 附加杆件结果**类别允许在模型上显示振型。在**面上的值**类别中，您可以指定在面上显示的结果值（参见 RFEM 手册中面上的结果值章节）。

在导航器下部，您可以找到更多设置选项。例如，您可以显示或隐藏结果值或结果剖面。**变形**和**杆件**类别为结果曲线和显示值的表示提供了重要的控制选项（另见设计验算章节中的图片）。

控制面板

控制面板也已针对木结构设计结果进行了调整。您可以在那里调整结果曲线的颜色。当您显示多个结果类型时，可能需要进行此操作。

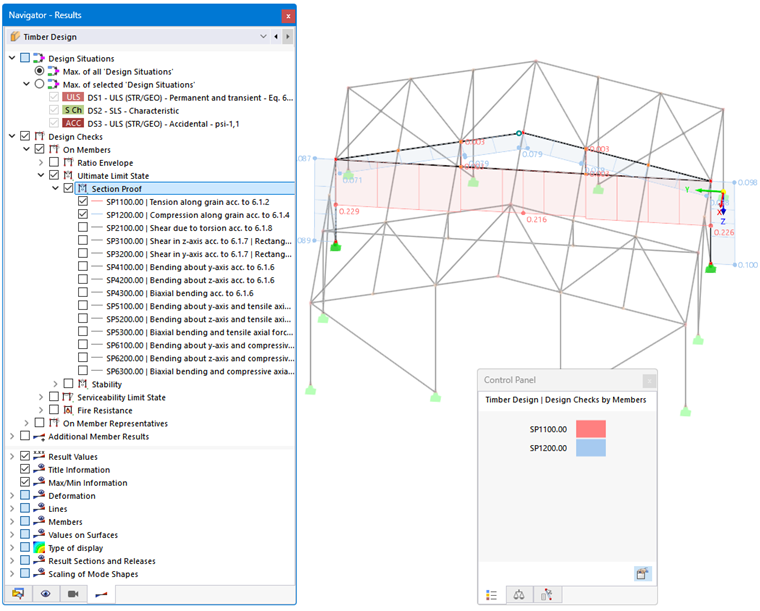

显示多种结果类型

通过自定义色标，您还可以定义图形结果的值域。

此外，您可以在控制面板中——正如您从静力分析中所了解的——缩放结果曲线的因子，或指定用于显示结果的特定对象。

Adjust Display Factors
