设计对象

在表格 待设计对象 中列出了模型中所有可用于木结构设计的对象类型:

  • 构件
  • 构件组
  • 构件代表
  • 构件组代表
  • 面(仅 RFEM)
  • 面 | 梁壳(仅 RFEM)
  • 面组(仅 RFEM)
  • 面组 | 梁壳(仅 RFEM)

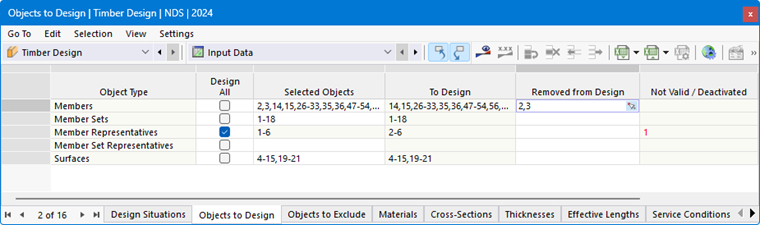

待设计对象

“全部设计”列中的复选框可用于快速选择所有可用于设计的对象。这样,“已选对象”列中的输入将被锁定。该列会自动填入该对象类型的所有对象编号,例如所有构件或所有面。

您也可以手动指定哪些对象需要进行设计:取消勾选“全部设计”,然后将相关对象的编号输入到“已选对象”列中。也可以通过单元格末尾的 选择单独 按钮以图形方式选择对象。

从设计中移除对象

如果您想将某个(有效)对象排除在设计之外,请将其编号输入到“从设计中移除”列中。“待设计”列中的条目会相应减少。

重要

如果您已手动将对象从设计中移除或未选择用于设计,则这些对象不会在结果表中显示警告。

无效 / 已停用对象

“待设计”和“无效 / 已停用”列通常会自动填充。这样,所有不适用于木结构设计的属性对象都会被识别并停用用于设计。例如,钢构件或混凝土构件、带薄壁截面的构件或厚度可变的面。同样,所有按构件组或面组进行设计的构件和面也会被停用(参见章节 StabsätzeFlächensätze)。

信息

使用预设“全部设计”时,仅检查所有有效对象。像钢构件这样的无效对象会在木结构设计中自动停用。
