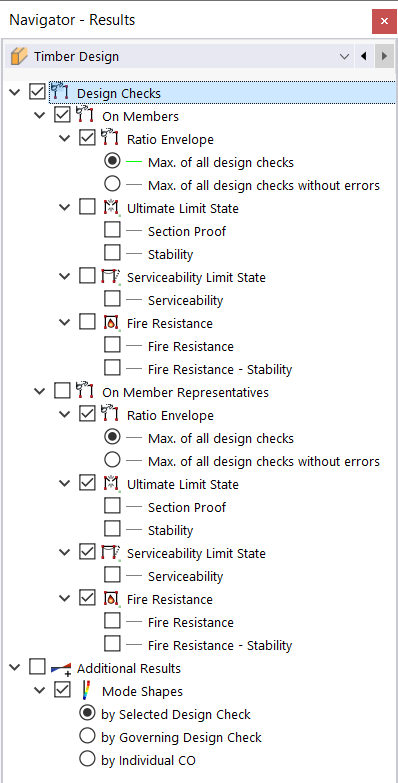

在导航器类别“设计验算”中，您可以设置在设计的对象上显示哪些设计验算及其对应的利用率。您可以选择显示所有设计验算类型的包络结果，或者按极限状态和设计验算类型单独显示利用率。

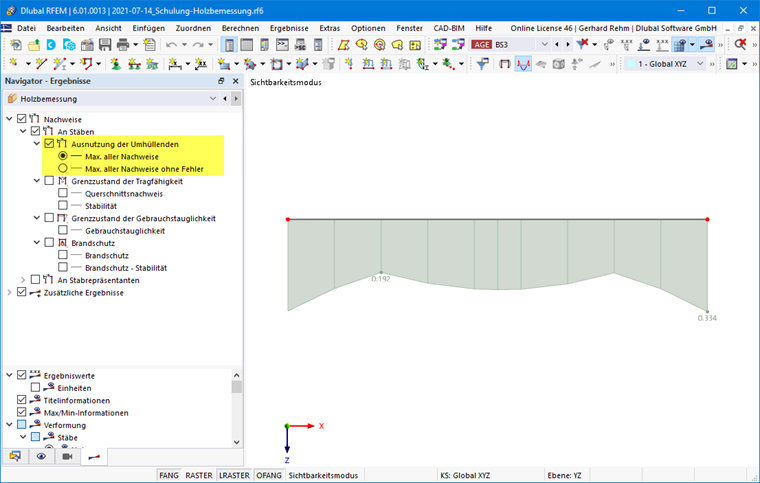

包络利用率
在设计的对象的每个位置，都会显示所有设计验算中的最大利用率。由于汇总了所有设计验算类型和极限状态，因此结果曲线通常不是连续的。
包络图适用于快速获得并记录不同对象利用率的整体概况。当需要显示所有有效设计验算的整体情况时，可以忽略显示中的设计验算错误。为此，您还可以使用“所有无错误设计验算的最大值”选项。
如果只想在包络中考虑特定的设计验算，请激活“所有选定设计验算的最大值”选项。然后您可以选择相关的设计验算类型。

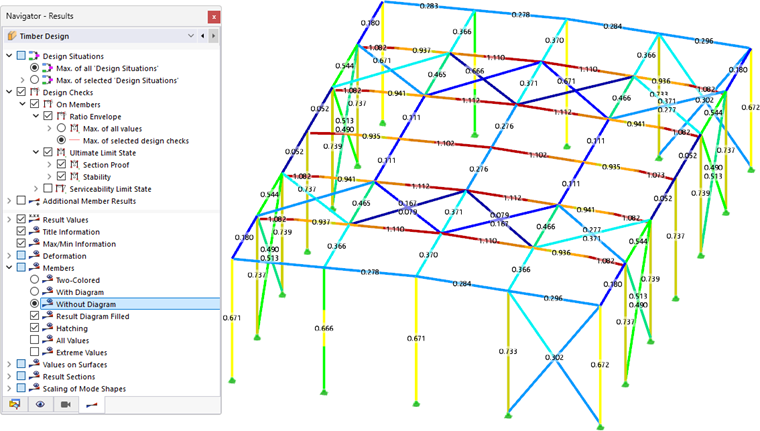

为了快速了解杆件体系的临界区域，推荐使用“无图表”显示模式。利用率会根据控制面板中的色标通过彩色线条显示。当显示包络结果或某个单一结果类型时，可以使用此选项。
按极限状态和设计验算类型显示利用率
可以针对每个极限状态（承载力、正常使用极限状态、防火）及其各自的设计验算类型（截面验算、稳定性等）显示特定的结果。
对于“杆件”，会在每个位置显示所选设计验算类型的最大结果利用率。使用此选项，您可以读取在特定位置起控制作用的设计验算类型。

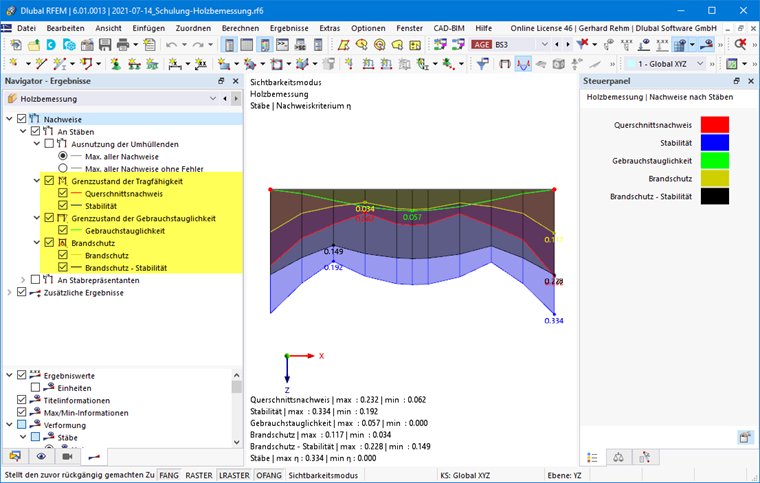

选定的结果会同时在模型上显示（另见图片 显示多个结果类型）。您可以在控制面板中查看设计验算类型的颜色，并在需要时进行调整（参见 RFEM 手册中 控制面板 章节）。

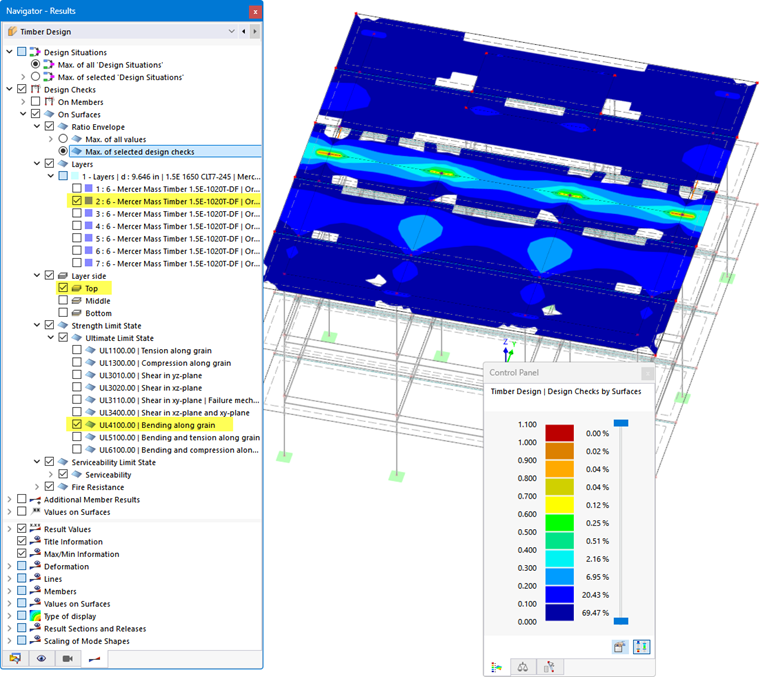

对于“面”，利用率以等值面的形式显示。
您还可以选择需显示其结果的层侧面：
- 上
- 中
- 下
请注意：如果在 模型基本数据 中将局部 z 轴设置为指向下方，则“上”侧面位于指向面坐标轴负 z 方向 (-z) 的一侧，相应地，“下”侧面位于指向正 z 轴方向 (+z) 的一侧。如果在基本数据中将局部 z 轴设置为指向上方，则此定义相反。
