主导结果

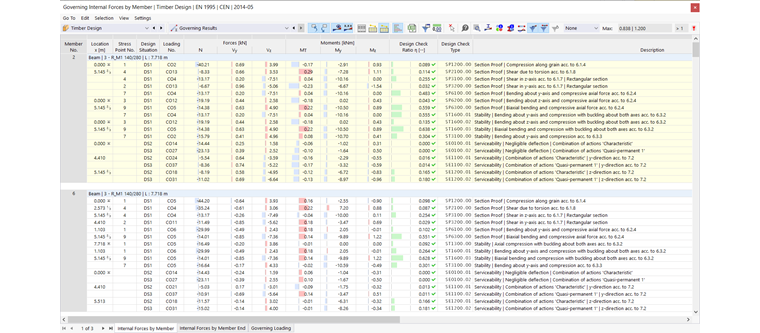

在结果表格中可以显示决定性的设计结果及其相关的内力。 有不同的排序选项(根据杆件或杆件集以及杆件或杆件集的末端)。

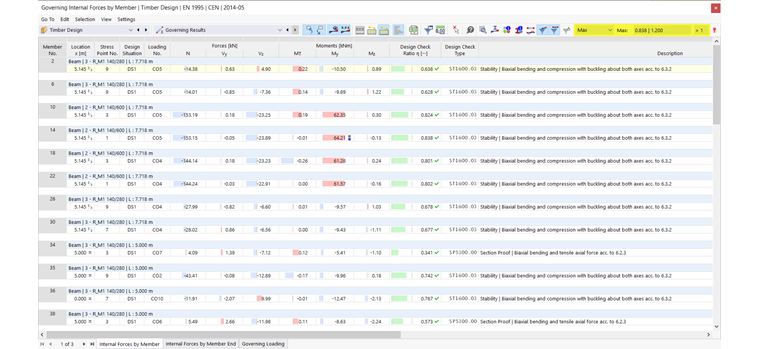

表格中最初显示了相关点的所有可用验算。 为此,内力被输出,从而在相应的设计中得到最大的利用率。 如果您只想输出与主导设计相关的内力在一个点,您可以在结果过滤器中选择 'Max'。

杆件或杆件集末端的主导设计的内力可以帮助您了解哪种荷载组合对节点设计起决定性作用。

在结果表管理器中,您还可以根据极限状态(承载能力或正常使用极限状态)和设计类型(截面设计或稳定性设计)进行进一步的筛选。
