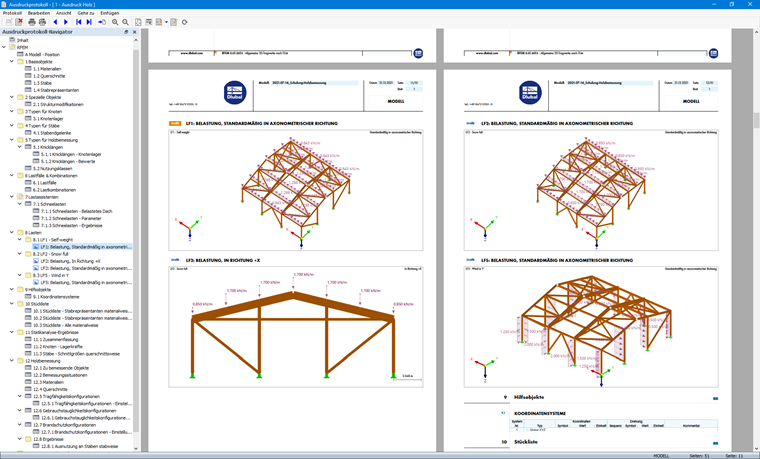

木结构设计模块完全集成在 RFEM 或 RSTAB 中。因此，您可以使用主程序中所有熟悉的选项来记录利用率和设计验算的图形结果。RFEM 手册的 图形 章节中介绍了准备用于打印输出的图形的一般步骤。
工作窗口的图形
在 木结构设计图形 章节中，介绍了杆件和面可用的各种图形结果类型。您可以通过打印功能直接打印当前视图，或将其传递到计算书中。

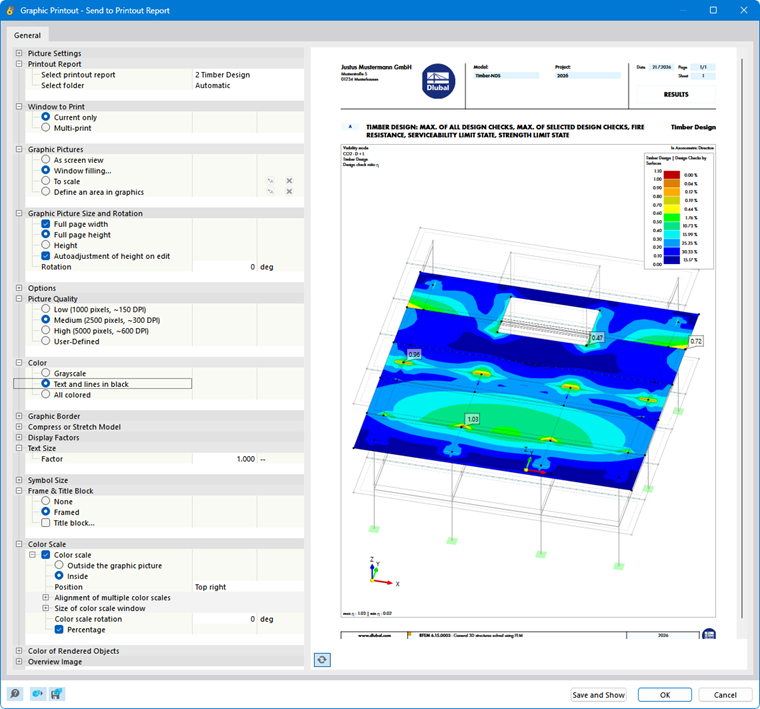

像往常一样，在“图形打印输出”对话框中进行图片的打印设置。

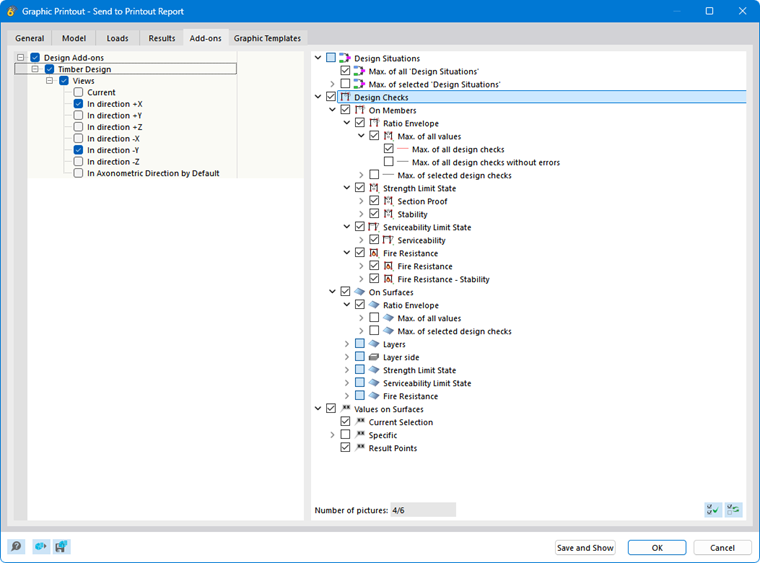

如果您在“哪些窗口”类别中激活了 批量打印 选项，则可以在“附加模块”选项卡中定义打印多个窗口或批量打印图形的规定（参见 RFEM 手册中 使用批量打印 章节）。然后，这些图形将在计算书中被归类到木结构设计的结果中。
验算细节和结果曲线

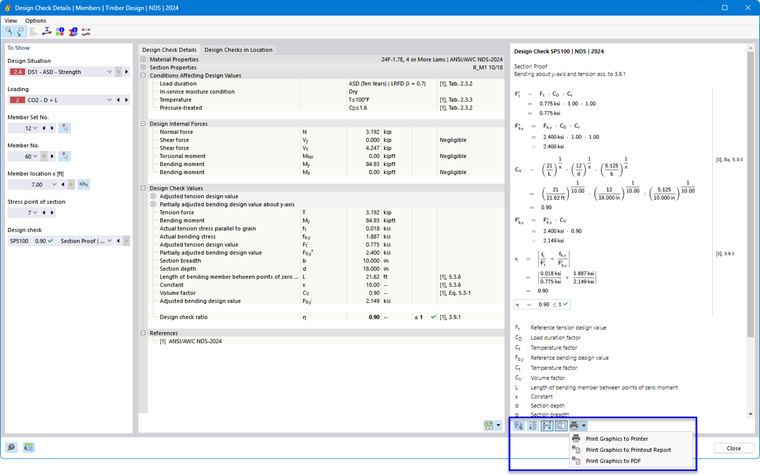

在验算细节和结果曲线的对话框中，也提供了打印功能。您可以打印以下图形，并将其保存为 PDF 或传递到计算书中：
