附加杆件结果

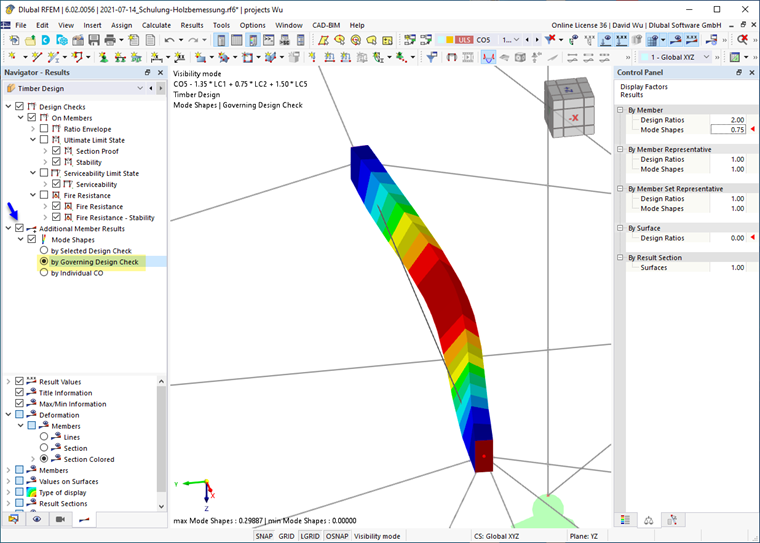

导航器类别 附加杆件结果 使您能够以图形方式显示杆件和杆件集的振型。振型不会在表格中输出。

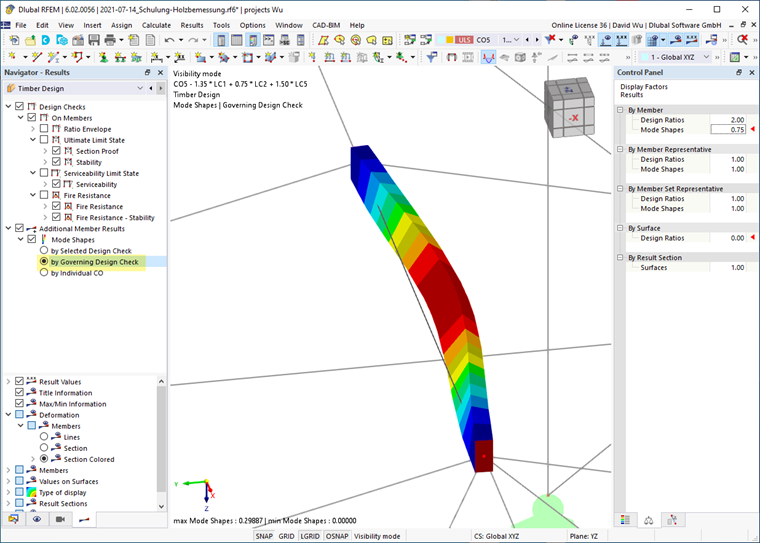

木结构设计中振型的显示

振型

如果使用 特征值方法 作为 Ermittlungsart des idealen Verzweigungsmoments 来确定弯扭屈曲设计验算的临界弯矩 M_cr 或临界荷载系数 α_crit，则相应的振型也可作为图形结果提供。

振型可以根据不同的标准显示：

• 根据选定的设计验算

专门为在结果表格中选定的设计验算显示振型。在这种情况下，设计验算始终涉及单个杆件或杆件集。在工作窗口中，显示该对象在具体设计验算所用荷载情况下的振型。此选项适用于有针对性地检查某个特定的设计验算。

• 根据主导设计验算

为所有对象显示在各自稳定性分析中起主导作用的振型。因此，图形中会同时显示多个振型，尽管它们可能相互独立地出现或基于不同的荷载情况。此选项特别适用于结合 可见性 来记录结果，当分别显示可见对象的振型时。

• 根据单个荷载组合

为所有对象显示针对特定荷载组合的振型——无论该荷载组合是否对设计验算起主导作用。通过工具栏中的荷载列表设置荷载组合。此选项适用于对定义的边界条件和节点支座进行合理性检查。

振型的缩放比例

在下方的导航器部分，您可以选择如何将振型的无量纲数值缩放到参考长度 1。此方法也称为“归一化”。

• |u| = 1

将振型向量的值缩放到 1。其中考虑最大总位移 |u|。

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

此方法考虑整个特征向量，包括旋转分量。将寻找最大值作为参考，然后将该分量设置为 1。
