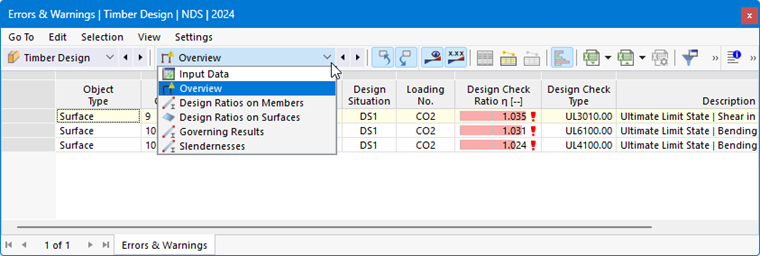

木结构设计表格

在结果计算完成后,**木结构设计**表格会包含更多子类别。

这些类别及其对应的表格页在以下章节中介绍:

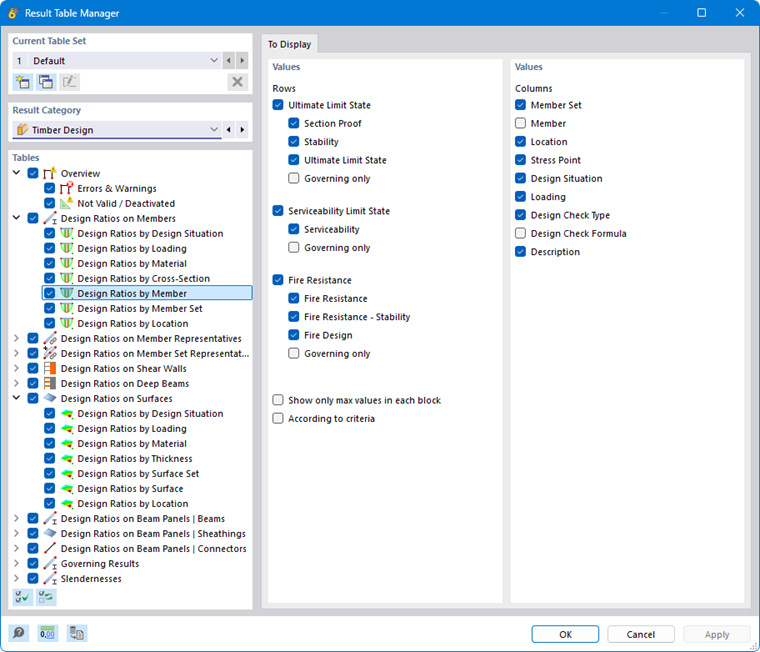

结果表管理器

通过点击按钮 结果表管理器 可以打开“结果表管理器”对话框。在此您可以控制显示哪些表格和选项卡。此外,还可以选择单个表格中可见的行和列。

杆件利用率 章节中将简要展示如何使用结果表管理器进行评估。通用功能在 RFEM 手册的 筛选结果表格 章节中有详细说明。

表格工具栏中的按钮

在结果表格的工具栏中提供了一些按钮,可用于显示和评估结果。

选择单独 在图形中选取对象
验算细节 验算细节
剖面图 截面内的结果曲线
面点的结果图 面点结果曲线
信息 材料信息
截面信息 截面信息
炭化深度-时间图 炭化深度-时间图表
结果图 结果曲线对话框
承载能力极限状态设计的结果过滤器 承载能力极限状态设计的结果过滤
正常使用极限状态设计的结果过滤器 正常使用极限状态设计的结果过滤
抗火承载力设计的结果过滤器 防火设计的结果过滤
