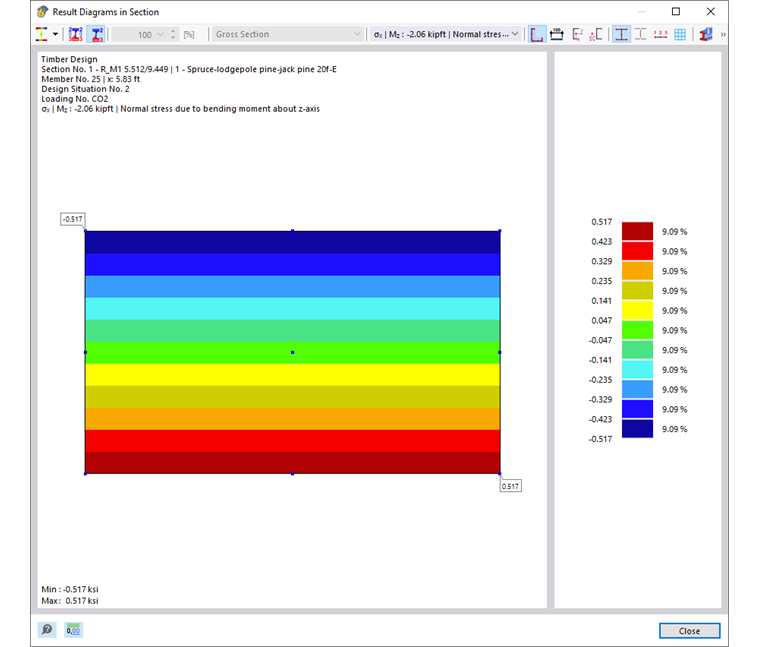

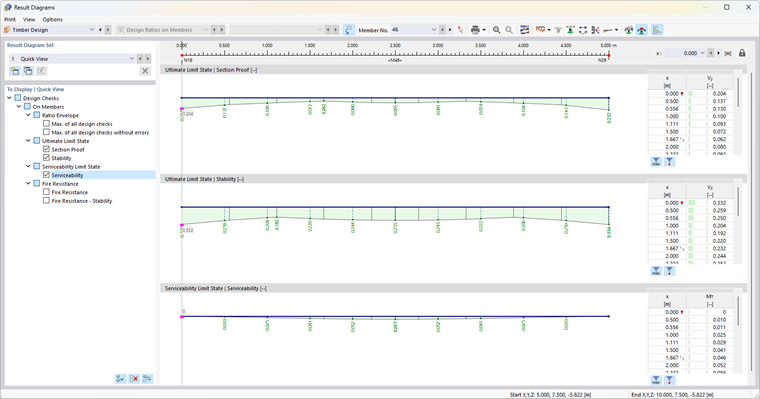

截面中的结果曲线显示了截面应力点处的计算结果。要调用该显示，请点击按钮
。该按钮在杆件对象的“木结构设计”类别结果表格中可用，但不适用于面对象。

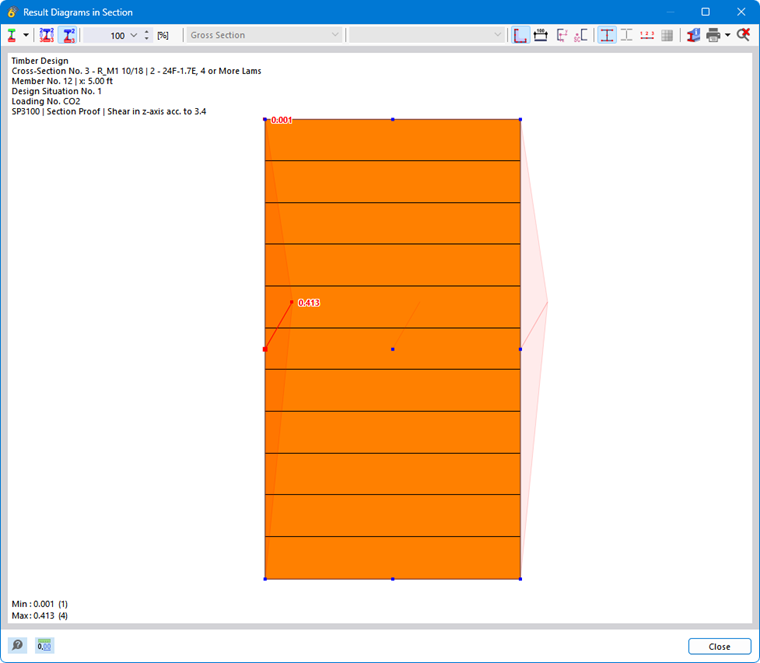

将出现“截面中的结果曲线”窗口。图形显示了当前表格行结果对应的应力条件。
您可以像往常一样使用鼠标控制图形，例如缩放。这些功能在 RFEM 手册的 图形控制 章节中有描述。
结果图形也可以通过工具栏中的按钮进行调整。它们具有以下功能：
| 按钮 | 功能 |
|---|---|
|
带有结果类型选择选项的列表按钮 |
|
显示和隐藏应力点中的值 |
|
只显示正负结果的极值 |
|
允许通过百分比 [%] 因子缩放结果曲线 |
|
显示和隐藏截面轮廓 |
|
显示和隐藏尺寸标注 |
|
显示和隐藏轴系统 |
|
显示和隐藏剪切中心 |
|
显示和隐藏应力点 |
|
显示和隐藏应力点编号 |
|
显示和隐藏有限元网格 |
|
打开“关于截面信息”窗口 |
|
允许打印当前显示 |
|
显示结果曲线的整体视图 |

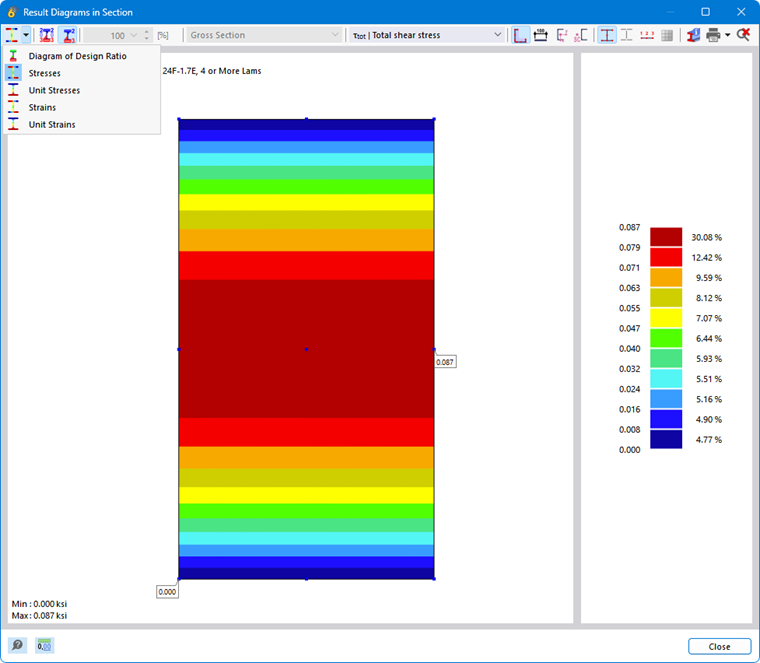

结果类型
通过列表按钮
，您可以选择应在截面上显示哪些结果。根据验算的不同，有以下选项可供选择：
- 利用率图
- 应力
- 单位应力
- 应变
- 单位应变
根据现有的荷载情况，您可以在截面上显示不同的结果。为此，请使用菜单栏中的选择选项。

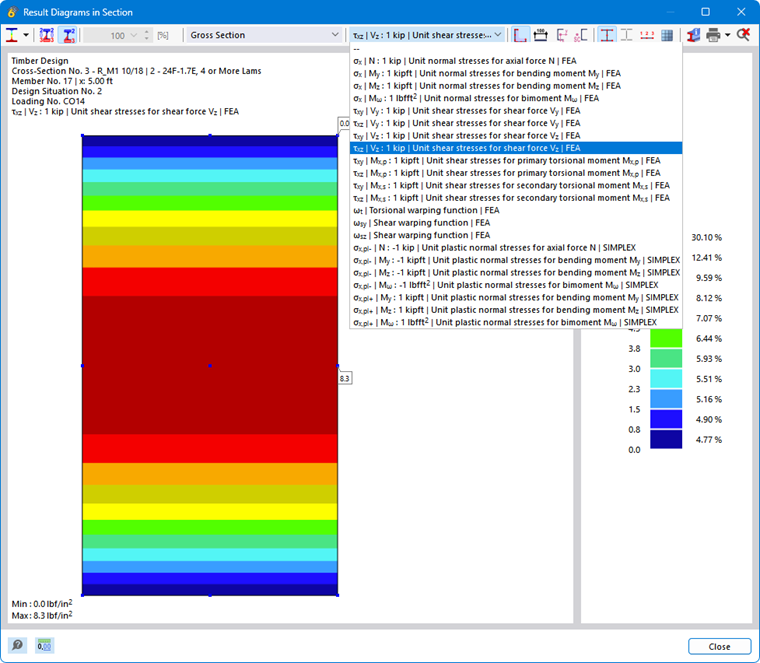

对于单位应力，名称 FEM 代表有限元分析的结果，Simplex 代表基于单纯形法的截面计算。结果以颜色渐变的形式直接显示在截面上。

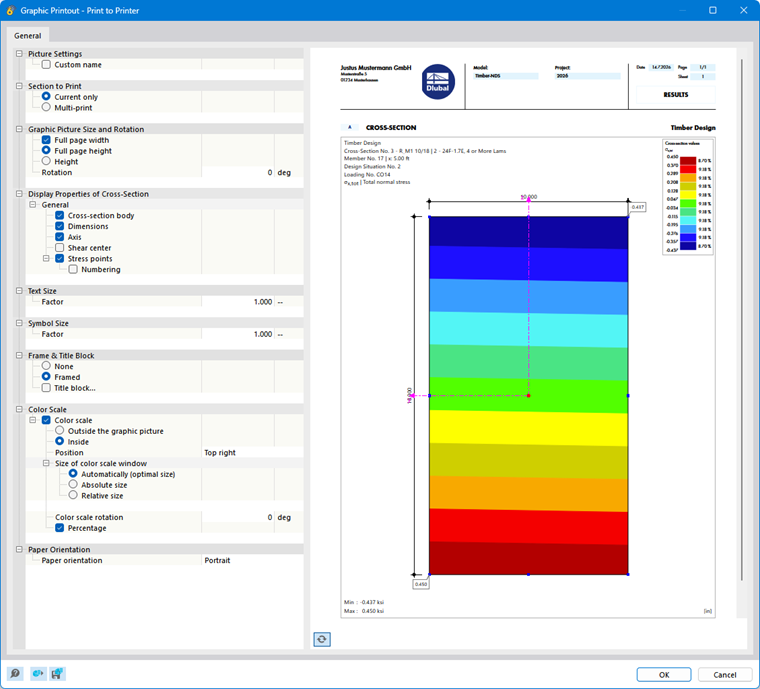

图形打印
通过列表按钮
的选项，您可以直接打印当前图形，将其保存为 PDF 或传递到计算书中。要显示的详细信息也可以在打印预览中指定。
