类别为杆件利用率的结果表包含已进行的设计验算及其各自利用率的结果数据。
杆件结果在选项卡中按照以下标准排序：
- 荷载（设计状况，荷载组合）
- 杆件属性（材料，截面）
- 对象（杆件集、杆件、杆件位置 x）
杆件集编号 / 杆件编号
对于每个验算准则，将给出利用率最大的杆件集编号（如果已设计）和杆件编号。
位置 x
表中将给出杆件中确定最大利用率的 x 位置。以下 x 位置与表格输出相关：
- 起始和结束节点
- 杆件结果中间点（如果已定义）
- 根据杆件网格设置的杆件分段
- 内力的极值
压力点编号
设计在截面的所谓压力点处进行。这些位置由重心距离的坐标定义。库中的所有标准型材在相关的设计位置处都设有压力点。
您可以在截面信息对话框中检查压力点。为此，请单击表格工具栏中的
按钮。在信息对话框的“压力点”选项卡中，将列出压力点及其坐标，并在截面上显示（参见 RFEM 手册中的压力点 章节）。
设计状况
此列列出了产生各个利用率所对应的设计状况的编号。
荷载
将给出各个验算起控制作用的荷载或结果组合的编号。
验算准则
此列根据规范列出了验算条件。各个利用率的程度用彩色条形图的长度表示。
验算类型
每个验算都用一个带编号的标识符表示。例如，根据欧洲规范的截面验算带有标识符“SP”，稳定性验算带有标识符“ST”，正常使用极限状态设计带有标识符“SE”。验算类型在描述列中解释。
验算公式
您可以在结果表管理器中激活此列。它给出了进行验算所依据的规范公式。
描述
每个验算都通过参考规范章节的简短描述进行说明。
您可以通过单击
按钮或双击该行来显示特定利用率的验算详细信息。

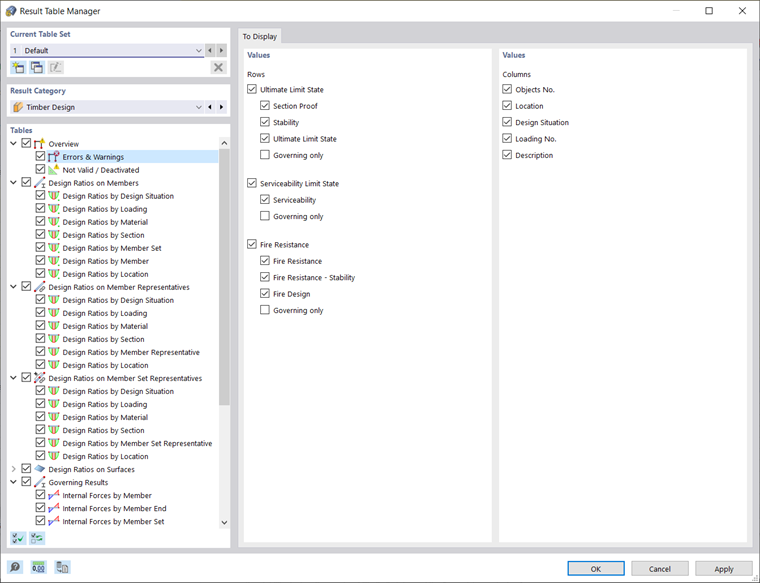

按极限状态过滤结果
如果应在表中仅输出特定极限状态或验算类型的结果，请在结果表管理器中设置相应的过滤器。例如，您可以禁用除稳定性之外的所有“行”，从而仅显示稳定性验算的结果。
表格工具栏中的按钮也提供了快速显示或隐藏特定极限状态结果的选项。当存在相应极限状态的验算时，即可使用这些按钮。
|
显示或隐藏承载能力极限状态结果 |
|
显示或隐藏正常使用极限状态结果 |
|
显示或隐藏防火设计验算结果 |

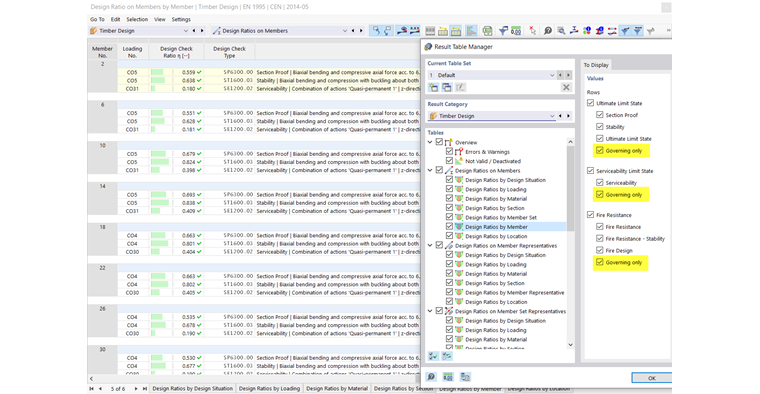

按利用率过滤结果
表格工具栏右侧的列表提供了按利用率等级过滤表格的选项。使用 Max 选项，每个对象将只输出起控制作用的验算。
您也可以使用自定义过滤器标准。为此，请使用列表中的 定义 选项。然后会打开结果表管理器对话框，并显示 标准 - 值 选项卡。定义条件 – 例如只显示利用率超过特定值的结果。
在 RFEM 手册的过滤结果表章节中描述了如何为表格值定义条件。

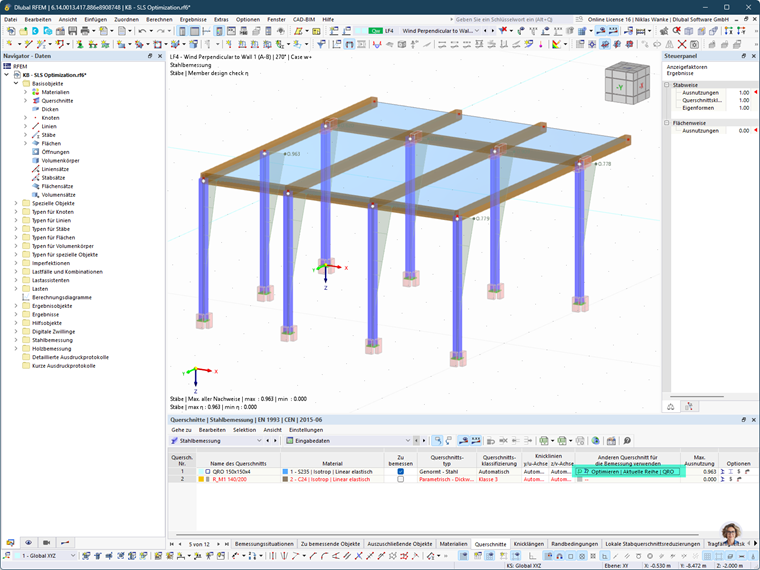

截面优化
如果某个截面的设计验算未满足，您可以由程序优化该截面。这将从同系列截面中查找满足要求的最小可能截面。请按以下步骤操作：
- 为钢结构设计设置 输入数据 表格类别。
- 切换到 截面 表格。
- 单击表格列 使用其他截面进行设计 中的相应单元格。
- 打开列表并选择 优化 选项（参见图片截面优化）。
