木结构设计

在 '木材设计' 类别中，在 Navigator - Daten 和表格中进行木材设计的基本分配。您可以检查要设计的对象、其材料和截面并为对象分配设计配置。表格形式的输入数据也是Ausdruckprotokoll文档的基础。

输入表格

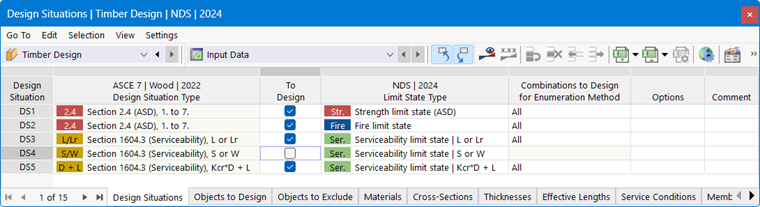

木结构设计状况输入表

在输入表格中可以使用 RFEM 已知的功能。更多一般信息请参见 RFEM 手册的Tabellen章节。

具体的，与附加组件相关的表格在以下子章节中描述：

• Bemessungssituationen
• Zu bemessende Objekte
• Materialien
• Querschnitte

通过输入表格中的按钮 或通过导航器条目中的上下文菜单，您可以访问用于木材设计的Globalen Einstellungen对话框。

设计配置

各个验证的详细设置在设计配置中进行。每个极限状态都有一个独立的设计配置，管理规范特定的规定，可以在其中设置例如极限值或不同的验证选项。仅提供在Globalen Einstellungen中激活的设计配置。

• Tragfähigkeitskonfigurationen
• Gebrauchstauglichkeitskonfigurationen
• Brandschutzkonfigurationen

设计配置也按类型组织。您可以为每个设计配置创建不同的类型，并为每个杆件分配适当的配置。分配可以在编辑对话框的设计配置选项卡中完成。

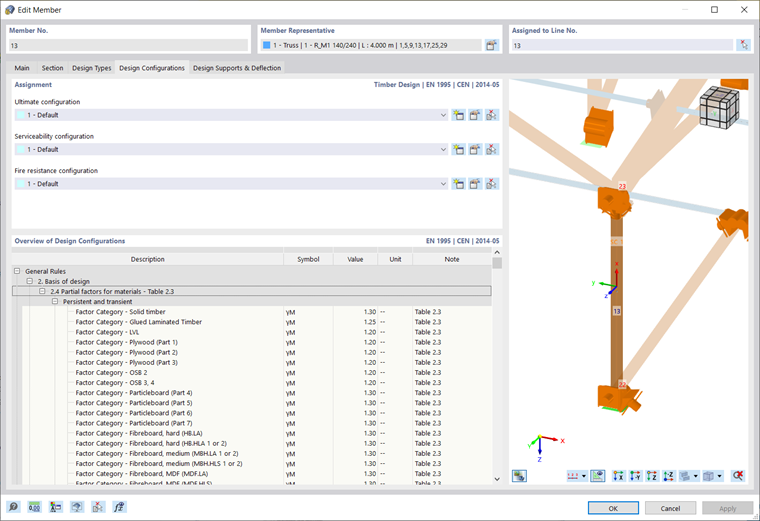

“编辑杆件”对话框，木结构设计的“设计配置”选项卡

从列表中选择一个现有配置，或使用按钮 创建新的配置。按钮 允许您选择图形上的其他对象，从而获取其配置。点击按钮 进入所选设计配置的编辑菜单。

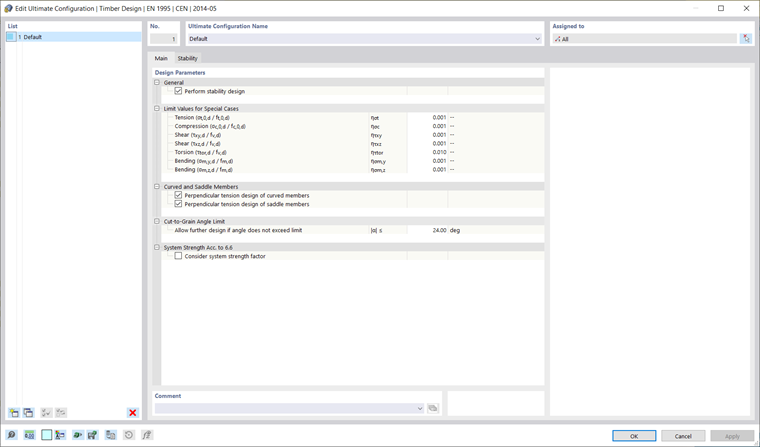

木结构设计的“编辑承载能力极限状态配置”对话框

对话框左侧的列表显示了模型中该极限状态下现有的所有配置。通过按钮 基于所选设计规范的标准值创建新配置，或通过按钮 复制现有配置。删除配置可以通过按钮 完成。

类似木材设计类型的操作，您可以为相应的对象单独分配配置。通过对话框右上方的分配功能按钮 ，木材设计的输入表格中适当的配置或被设计对象的编辑对话框中的选择选项进行操作。

对于某个极限状态未分配配置的对象，在该极限状态下将不进行 验证。因此，您可以简单地取消单个杆件的使用性能验证，方法是不为这些杆件分配使用性能配置。

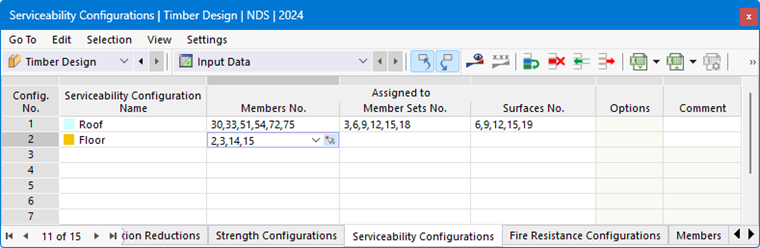

木结构设计正常使用极限状态配置输入表
