As condições de fronteira essenciais para as verificações são definidas através da atribuição de um tipo de dimensionamento de madeira a um objeto a ser dimensionado. A atribuição é realizada através da seleção de barras ou conjuntos de barras nas caixas de diálogo individuais dos tipos, utilizando as tabelas de entrada "Tipos para o dimensionamento de madeira" ou selecionando um tipo para o dimensionamento de madeira nas propriedades de dimensionamento do objeto.
As propriedades de dimensionamento nos objetos estão correspondentemente disponíveis para os módulos de dimensionamento ativados, dependendo do material. As barras podem ser dimensionadas como barras ou através da utilização de conjuntos de barras sobreordinados (ver também Capítulo para Conjuntos de barras). Também é possível atribuir propriedades de dimensionamento através de representantes; isto é descrito no Capítulo {%>
Dependendo da norma de dimensionamento selecionada, encontram-se disponíveis diversos Tipos para o dimensionamento de madeira. A norma de dimensionamento é selecionada nos dados gerais do modelo; ver também {%>
- Comprimentos efetivos
- {%>
- {%>
Seleccione o tipo existente de dimensionamento de madeira a partir da lista ou utilize o botão
para criar um novo tipo. o
permite seleccionar graficamente outro objeto a partir do qual o respetivo tipo de dimensionamento de madeira será importado. Ao clicar no botão
para abrir o menu de edição do tipo selecionado.

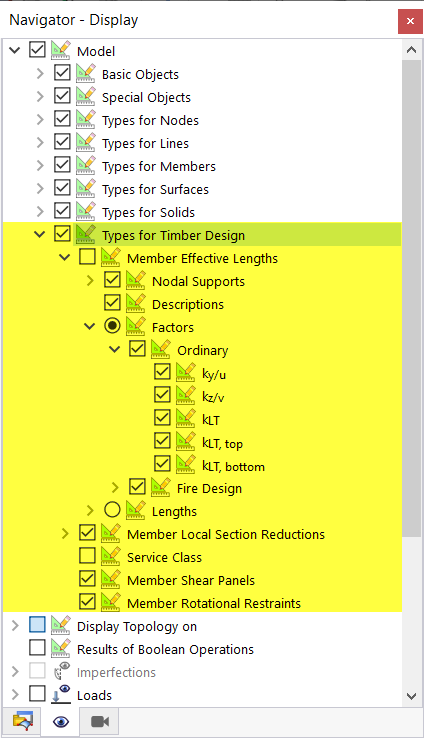

Todos os tipos para o dimensionamento de madeira podem ser representados graficamente na janela de trabalho. Pode encontrar as opções de visualização correspondentes no item de menu "Tipos para o dimensionamento de madeira" no {%>Impressão gráfica.
Os tipos selecionados para o dimensionamento de madeira também são apresentados na parte inferior da caixa de diálogo de edição de uma barra ou de um conjunto de barras.
