El análisis geotécnico se realiza para volúmenes compuestos por materiales del suelo. Para definirlos, es necesario crear los materiales correspondientes en los objetos base. Las propiedades del material influyen en las rigideces de estos objetos.

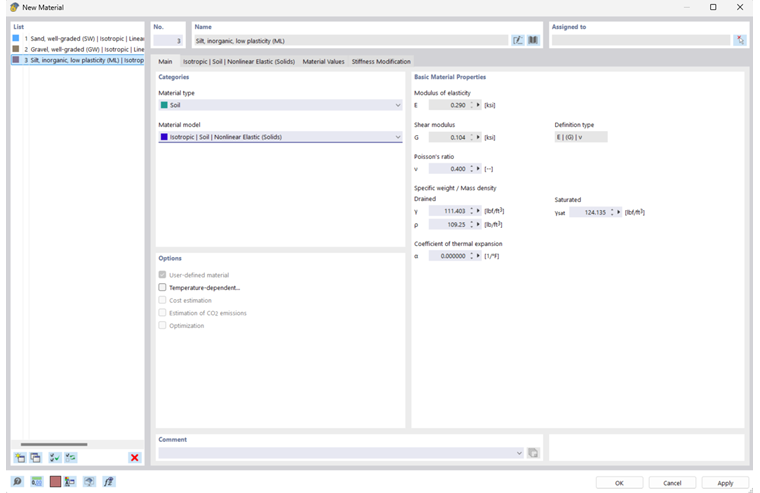

Un nuevo material se crea en el programa RFEM 6, como se describe en el capítulo Materiales del manual correspondiente. La ilustración siguiente muestra a modo de ejemplo el diálogo para la entrada de los valores característicos de un material del suelo.
Base
En el marco del análisis geotécnico, se deben considerar las entradas específicas que se explican a continuación para la definición del material del suelo.
Tipo de material
Para el tipo de material, se debe seleccionar "Suelo".
Modelo de material

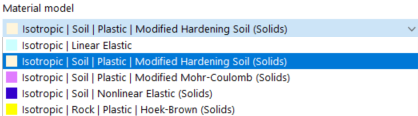

Para el tipo de material "Suelo", en el complemento de Análisis Geotécnico se implementan leyes de materiales o modelos de materiales específicos adecuados para la simulación del comportamiento del suelo. Los modelos de materiales disponibles están listados en el extracto del diálogo "Editar material" que se muestra a continuación.
Material personalizado
Valores característicos básicos del material
En el diálogo "Editar material", en el lado derecho de la pestaña "Base", se deben introducir los valores característicos básicos del material como valores característicos. Esta entrada puede hacerse manualmente o mediante la importación de un material del suelo desde la biblioteca de materiales. Se puede obtener más información en el capítulo correspondiente del Biblioteca de materiales del manual online para RFEM 6.
Después de la posible importación de un material del suelo desde la biblioteca de materiales, se deben ajustar los valores característicos de acuerdo con los requisitos específicos del proyecto.
Para materiales de tipo suelo, se deben definir dos valores para la definición del peso específico en función del contenido de agua. Se debe indicar el Peso específico del suelo "Húmedo" y el del suelo saturado de agua "Saturado".
Isotrópico | Suelo | Plástico | Suelo de Endurecimiento Modificado
Esta pestaña aparece cuando se ha seleccionado el modelo de material Suelo de Endurecimiento Modificado. Aquí se ingresa parámetros específicos para este modelo de material. La descripción de esta sección se realiza en el subcapítulo Entrada - Modelo de Suelo de Endurecimiento Modificado.
Isotrópico | Suelo | Plástico | Mohr-Coulomb Modificado
Esta pestaña aparece cuando se ha seleccionado el modelo de material Mohr-Coulomb Modificado. Aquí se ingresa parámetros específicos para este modelo de material. La descripción de esta sección se realiza en el subcapítulo Entrada - Modelo de Mohr-Coulomb Modificado.
Isotrópico | Suelo | No lineal elástico
Esta pestaña aparece cuando se ha seleccionado el modelo de material No lineal elástico. Aquí se ingresa parámetros específicos para este modelo de material. La descripción de esta sección se realiza en el subcapítulo Entrada - Modelo No lineal elástico.
Isotrópico | Roca | Plástico | Hoek-Brown
Esta pestaña aparece cuando se ha seleccionado el modelo de material Hoek-Brown. Aquí se ingresa parámetros específicos para este modelo de material. La descripción de esta sección se realiza en el subcapítulo Entrada - Modelo Hoek-Brown.
Valores del material
La pestaña Valores del material se muestra por defecto para información de materiales que se han importado de la biblioteca.
Modificación de rigidez
La pestaña Modificación de rigidez se ofrece por defecto para materiales cuya opción Material personalizado está activada. Aquí no es necesario realizar ninguna entrada para la definición de materiales del suelo.
