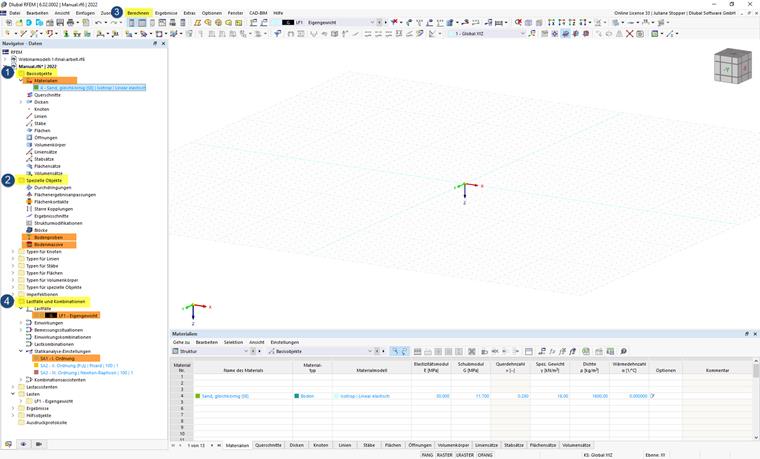

La siguiente vista general muestra la interfaz de usuario de RFEM 6 y contiene marcas en los lugares del navegador o en los ajustes globales que, como consecuencia de la activación del complemento Análisis geotécnico, se amplían con opciones de entrada específicas para ello.
Objetos básicos (1)
En la carpeta Objetos básicos se amplían los materiales. Ahora se dispone de leyes de material adecuadas para el análisis del terreno.
Análisis geotécnico (2)
En la carpeta Análisis geotécnico se añaden los objetos específicos del Análisis geotécnico "Perfiles de sondeo", "Masas de terreno" y "Tipos de resistencia de pilotes". Estos sirven para la definición de la estructura del terreno que se va a analizar.
Ajustes globales de cálculo (3)
En el menú "Calcular", en el punto "Ajustes de malla", se añaden ajustes específicos conforme a los requisitos para el mallado del modelo de sólido de terreno.
Casos de carga y combinaciones (4)
En la carpeta Casos de carga y combinaciones puede ajustarse el estado inicial. Además, están disponibles ajustes específicos de análisis para su selección.
En la sección Datos de entrada se ofrece una consideración más detallada de la definición de la entrada.
