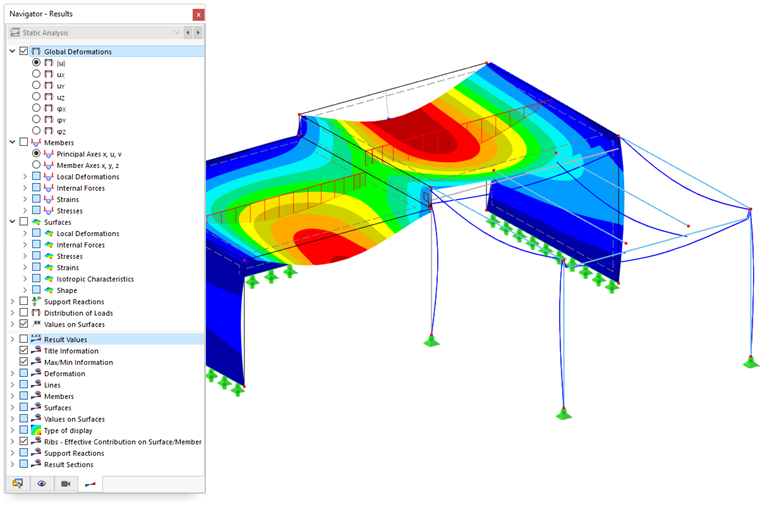

Después de un cálculo sin errores, los resultados se muestran en el modelo. El navegador recibe una pestaña adicional: en el Navegador - Resultados, puede controlar qué resultados se muestran gráficamente.

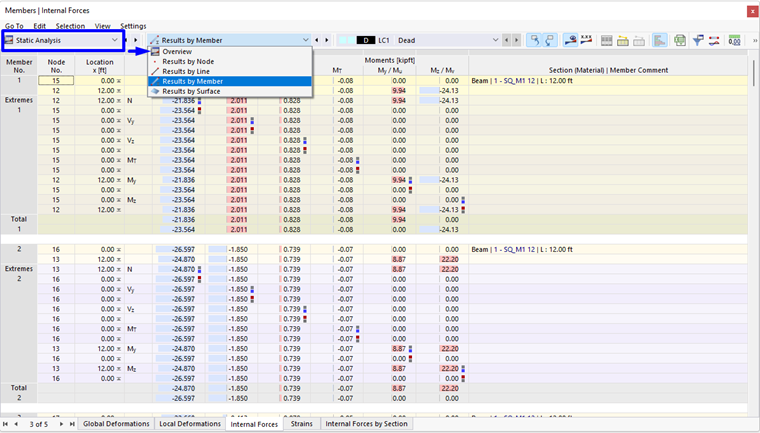

En la Tabla, los resultados se gestionan con los diferentes tipos de resultados en la categoría Análisis Estático.
Los resultados numéricos están organizados en las siguientes subcategorías:
- Resumen
- Resultados por nodos
- Resultados por líneas
- Resultados por barras
- Resultados por superficies
- Resultados por volúmenes

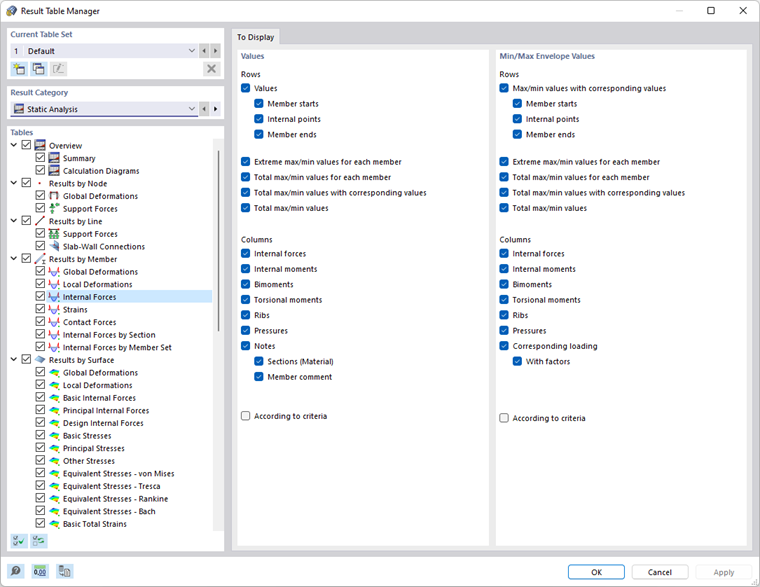

Gestor de Tablas de Resultados
El 'Gestor de Tablas de Resultados' regula qué tablas se muestran. Puede acceder a este diálogo a través del menú Resultados con la función Gestor de Tablas de Resultados. Alternativamente, utilice el botón
en la barra de título del programa o de la tabla.
En la sección 'Conjunto de Tablas Actual', puede crear una nueva configuración de tablas y aplicarla al modelo actual.
En el árbol de directorios 'Tablas', use los campos de control para definir qué resultados necesita para la evaluación. Cuando selecciona una entrada, puede controlar en detalle la visualización de los resultados en la sección 'Para Mostrar'. Las filas y columnas correspondientes de la tabla se mostrarán u ocultarán según corresponda.
El campo de control 'Según Criterios' le permite mostrar ciertos valores de resultados en las tablas. Puede establecer los criterios para la visualización de resultados en pestañas separadas.
Seleccione en la segunda columna el tipo de resultado. En las siguientes dos columnas, indique qué criterio debe aplicarse. Las siguientes condiciones están disponibles:
- igual
- es distinto
- mayor que
- mayor o igual que
- menor que
- menor o igual que
Para definir otro criterio, seleccione en la última columna la entrada 'o' (cada criterio cuenta por separado) o 'y' (cada criterio debe cumplirse). Luego, defina la siguiente condición en la nueva fila.
