Module additionnel pour RFEM 5
RF-CONCRETE Deflect

• Analyses des déformations de surfaces en béton armé avec ou sans fissures (état II) en appliquant la méthode d'approximation (par exemple, l'analyse des déformations selon l'EN 1992-1-1, Cl. 7.4.3)
• Raidissement en traction du béton appliqué entre les fissures

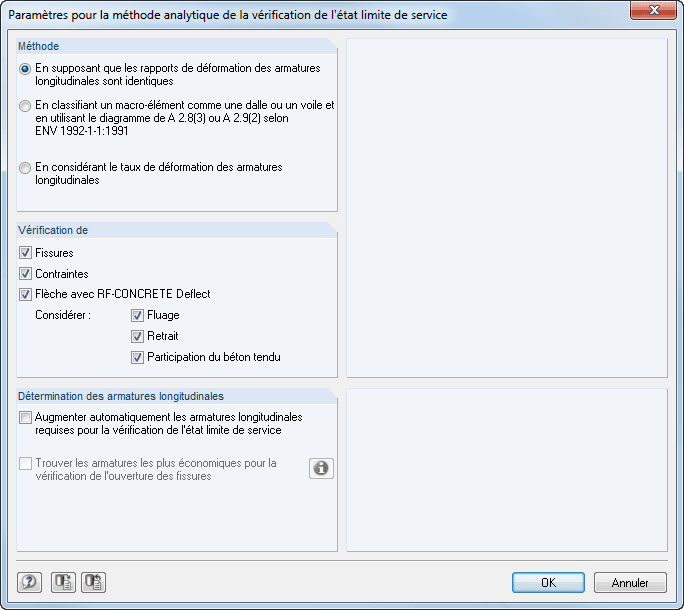

• Considération facultative du fluage et du retrait

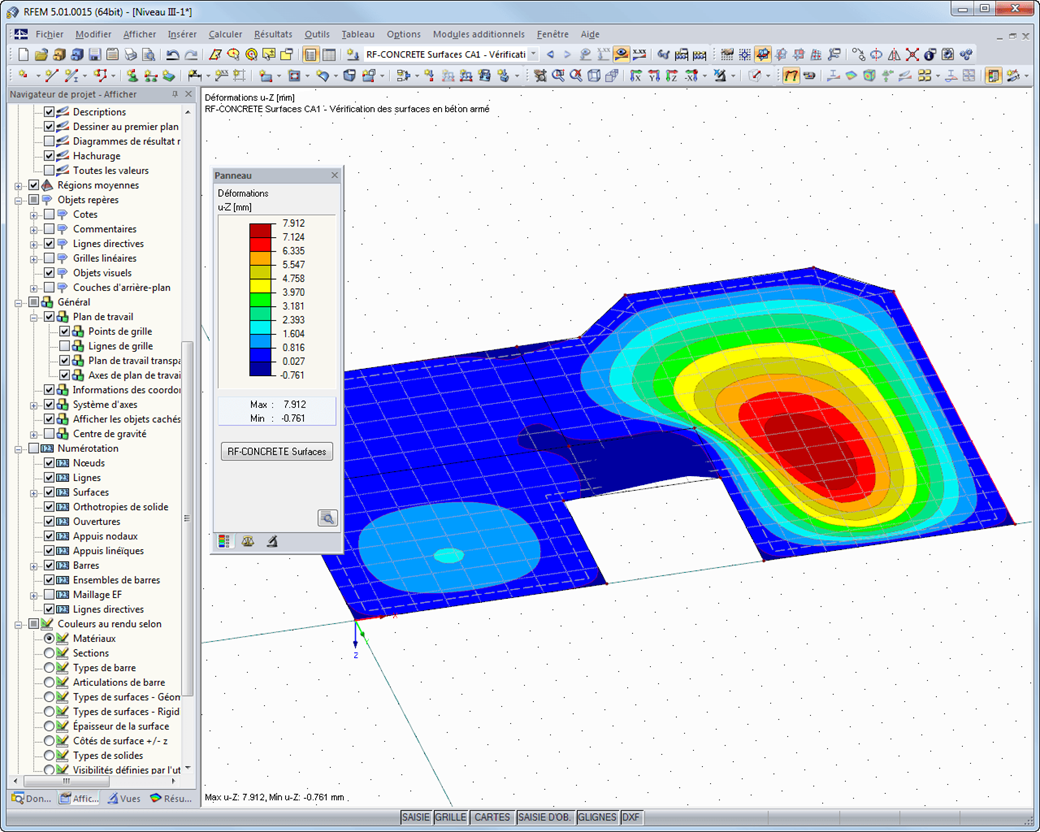

• Affichage graphique des résultats intégrés dans RFEM déformation ou flèche d'une dalle plate
• Affichage numérique clair des résultats dans des fenêtres et possibilité de les faire apparaître sur la structure
• Intégration complète des résultats dans le rapport d'impression de RFEM

Pour le calcul des déformations selon les méthodes d'approximation spécifiées dans les normes (par exemple, le calcul des déformations selon 7.4.3, EN 1992-1-1), les rigidités efficaces sont calculées dans les éléments finis selon l'état limite existant avec/sans fissures. Ces rigidités sont utilisées pour déterminer la déformation de surface par des calculs MEF répétés.

Le calcul de la rigidité efficace des éléments finis considère une section en béton armé. En se basant sur les efforts internes déterminés à l'état limite de service dans RFEM, le programme classe la section en béton armé en tant que 'fissurée' ou 'non fissurée'. Si le raidissement en traction d'une section doit également être considéré, un coefficient de distribution (selon l'EN 1992-1-1, Éq. 7.19, par exemple) est utilisé. Le comportement du matériau béton est supposé être élastique linéaire dans la zone de compression et de traction jusqu'à ce que la résistance à la traction du béton soit atteinte. Cet état est atteint précisément à l'état limite de service.

Lors de la détermination des rigidités efficaces, le fluage et le retrait sont considérés au niveau de la section. L'influence du retrait et du fluage dans les modèles statiquement indéterminés n'est pas considérée par cette méthode d'approximation (par exemple, dans le cas de structures maintenues sur tous les côtés, les efforts de traction dus au retrait ne sont pas déterminés et doivent être considérés séparément). En résumé, RF-CONCRETE Deflect calcule les déformations en deux étapes :

1. Calcul des rigidités efficaces de la section en béton armé en supposant des conditions d'élasticité linéaire
2. Calcul de la déformation à l'aide des rigidités efficaces avec MEF
