Module additionnel FRAME-JOINT Pro pour RSTAB 8

Le module complémentaire FRAME-JOINT Pro permet de calculer des assemblages boulonnés rigides entre des poteaux et des poutres droites, puis de classer ces assemblages. Les assemblages rigides boulonnés sont calculés selon la méthode de la charge ultime selon l'Eurocode 3 ou la DIN 18800.

Vous pouvez également définir des raidisseurs, des armatures de plaque d'âme et des plaques de remplissage, et il est possible de visser les assemblages calculés.

Assemblages des portiques selon l'EN 1993-1-8 (EC 3)

Nombre total d'articles : 4

FRAME-JOINT Pro | Fonctionnalités

Vérification des articulations en T, des assemblages en croix et des assemblages de poteaux continus avec des profilés en I
Importation de la géométrie et des données de charge de RFEM/RSTAB ou définition manuelle de l'assemblage (par exemple pour le recalcul sans modèle RFEM/RSTAB existant)
Assemblages affleurants ou assemblages avec rangée de boulons
Vérification des moments d'assemblage de portique positifs et négatifs
Diverses inclinaisons de poutres horizontales droite et gauche ainsi qu'une application aux charpentes de toitures à un ou deux versants
Considération de semelles supplémentaires dans une poutre horizontale, par exemple pour les sections à inertie variable
Joints en T ou en croix symétriques et asymétriques
Assemblage bilatéral avec des hauteurs de section différentes à droite et à gauche
Calcul préliminaire automatique de la disposition des boulons et des rigidité requises
Mode de calcul optionnel avec possibilité de spécifier tous les espacements entre les boulons, les soudures et les épaisseurs des tôles
Vérification de la vis avec les dimensions ajustables des clés utilisées
Classification des assemblages par rigidité et calcul des raideurs de ressort des assemblages considérés dans la détermination des efforts internes
Vérification de 45 vérifications au maximum (composants) de l'assemblage
Détermination automatique des efforts internes déterminants pour chaque vérification
Graphiques d'assemblage contrôlables en mode rendu avec spécifications du matériau, épaisseur de tôle, soudures, espacement des boulons et toutes les dimensions pour la construction
Paramètres intégrés et extensibles des Annexes Nationales selon la norme EN 1993-1-8
Conversion automatique des efforts internes du calcul de structure dans les sections correspondantes, également pour les assemblages de barres excentriques
Détermination automatique de la rigidité initiale S_j,ini de l'assemblage
Contrôle détaillé de plausibilité de toutes les dimensions, y compris les spécifications des limites d'entrée (par exemple, pour les distances de contour et l'espacement des trous)
Application facultative des forces de compression à un poteau via le contact
Mise à jour de la hauteur de section des poutres horizontales dans le cas d'assemblages à inertie variable après optimisation de la géométrie des assemblages dans RF-/FRAME-JOINT Pro

FRAME-JOINT Pro | Entrée

Avec le module RF-/FRAME-JOINT Pro vous pouvez dimensionner et vérifier les assemblages de structures calculées dans RFEM/RSTAB. S’il n’y a pas de structure RFEM/RSTAB, vous pouvez définir la géométrie et le chargement manuellement. lors de la vérification de calculs externes, par exemple.

Les nœuds à vérifier sont en général importés à partir de RFEM/RSTAB. Toutes les barres connectées sont reconnues automatiquement et un type de connexion leur est attribué. Puis, en fonction du type de connexion, vous définissez d’autres détails pour les nervures, les plaques de fixation, les platines d’âme, les boulons, les soudures et les espacements des trous. Les charges sont insérées par la sélection des cas de charge, des combinaisons de charges et de résultats dans RFEM/RSTAB.

Si vous travaillez dans le mode de « calcul préliminaire », le module RF-/FRAME-JOINT Pro effectue la première étape de calcul puis vous propose les disposition d'assemblages applicables. Dès que vous sélectionnez la disposition voulue, le programme affiche toutes les vérifications dans les tableaux détaillés et dans les différentes représentations graphiques.

FRAME-JOINT Pro | Calcul de structure

Le module RF-/FRAME-JOINT Pro effectue les vérifications suivantes selon EN 1993-1-8 ou DIN 18800 :

Platine d'about et semelle de poteau selon la théorie de l'articulation plastique
Boulons en traction (y compris les forces de contact)
Boulons en cisaillement
Introduction de l'effort de traction dans l'âme de poteau et de poutre
Vérification de flambement de la plaque gousset
Vérification de cisaillement de la plaque gousset
Introduction de l'effort de compression dans l'âme de poteau et vérification du flambement pour la platine d'âme
Si requis :
- Vérification du raidisseur diagonal
- Raidisseur d'âme
- Paroi de l'âme supplémentaire
Introduction de l'effort de compression dans la poutre horizontale
Vérification des soudures

FRAME-JOINT Pro | Résultats

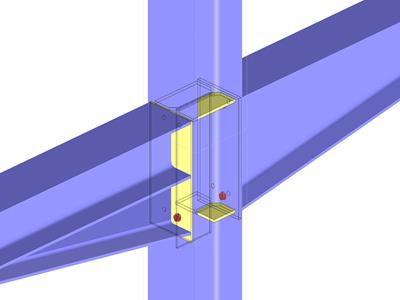

Le module combine d'abord les vérifications déterminantes du poteau et de la poutre horizontale et affiche la géométrie d'assemblage dans un tableau de résultats. Les autres tableaux de résultats contiennent tous les détails de calcul importants comme les longueurs de ligne d'écoulement, la capacité portante des vis, les contraintes de soudure ou les rigidités d'assemblage. Tous les assemblages sont affichés dans un graphique de rendu 3D.

Les dimensions et spécifications des matériaux, ainsi que les soudures importantes pour la conception de l'assemblage sont visibles immédiatement et peuvent être imprimées. Les assemblages peuvent être visualisés dans RF-/FRAME-JOINT Pro ou directement dans le modèle de RFEM/RSTAB. Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.
